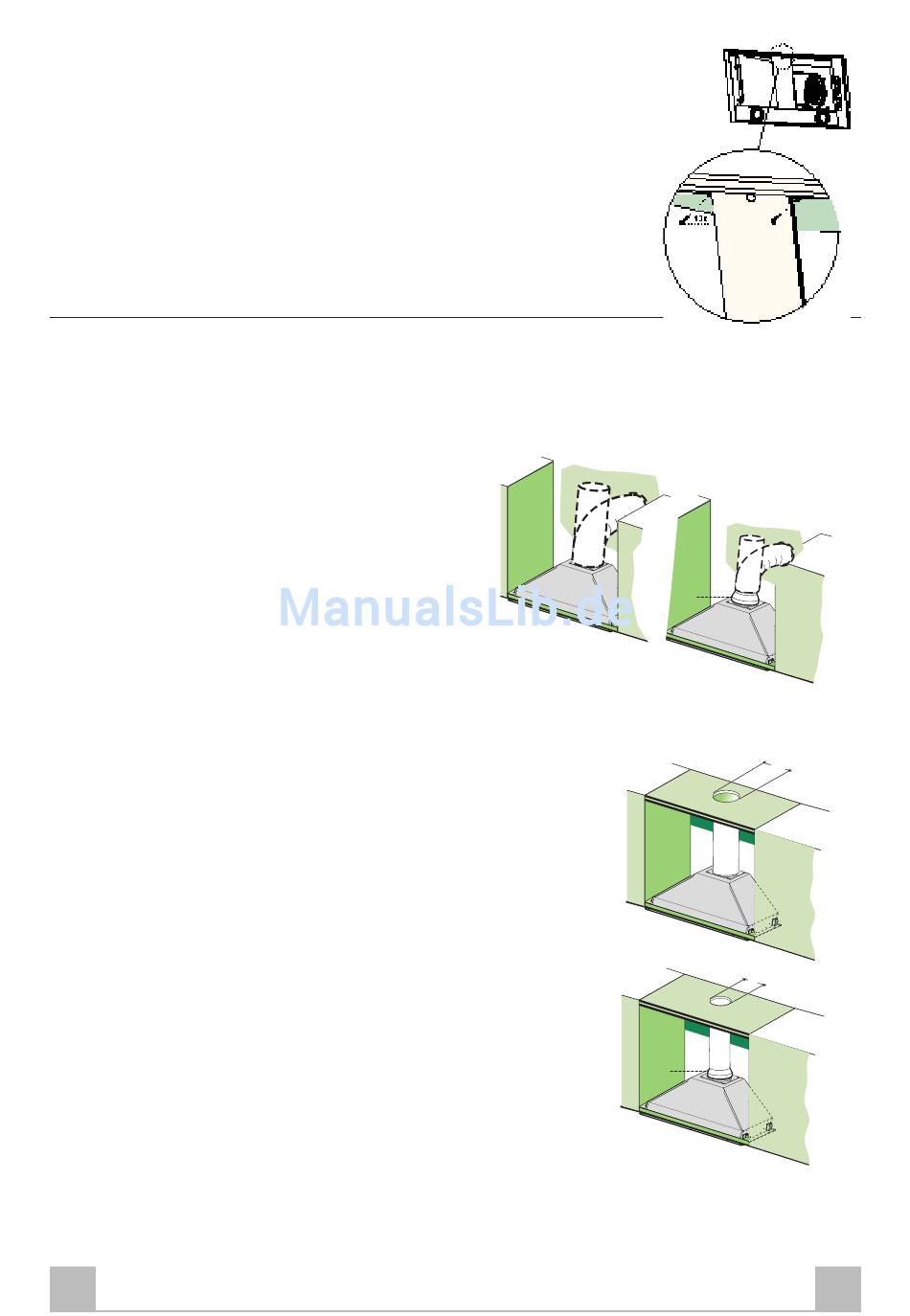

• Sätt filterhållaren.
• Skruva fast fästet med två skruvar 12c tillhandahålls (2,9 x 6,5).
• Sätt tillbaka fettfiltren, se till att handtaget är synlig på utsidan.
För installation i utsugande version anslut köksfläkten till utsläppsrörledning med en styv eller böjlig slang ø 150
eller 120 mm, valet lämnas åt installatören.
• För att installera en frånluftkanal ø 120 mm, sätt en
reducerfläns 9 på köksfläktens luftutsläpp.
• Fixera röret med hjälp av lämpliga rörklämmor (med-
följer ej).
• Ta bort eventuella filter med aktivt kol.
• Borra ett hål med ø 120 - ø 150 mm i hyllan som even-
tuellt är ovanför köksfläktenoch ansluta utgången från
fläkthuset med den övre delen av skåpet med hjälp av
en styv eller böjlig slang med samma diameter, varvid
valet vänster till installatören.
• För att installera en frånluftkanal ø 120 mm, sätt en
reducerfläns 9 på köksfläktens luftutsläpp.
• Fäst slangen med lämpliga slangklämmor. Nödvän-
digt material medföljer inte.
• Säkerställ att luktfiltren med aktivt kol är isatta.
• Anslut köksfläkten till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan
kontakterna.
SE
Anslutningar
LUFTUTSLÄPP UTSUGANDE VERSION
USCITA ARIA VERSIONE FILTRANTE
ELEKTRISK ANSLUTNING
ø 150
ø 120
9
9
150
120
