• Remonter le support des filtres
• Visser le support des filtres avec 2 Vis 12c(2,9 x 6,5) fournies
avec l'appareil..
• Remonter les filtres anti-graisseen veillant à ce que la Poignée
soit maintenue vers la partie visible externe.
En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube
ri-gide ou flexible de ø 150 ou 120 mm, au choix de l'installateur.
• En cas de branchement avec un tube de ø120
mm, insérer le flasque de réduction 9 sur la sortie
du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le
matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au char-
bon actif.
• Percer un trou ø 120 mm. ou 150 mm. sur l'Armoire
murale qui se trouve au-dessus de la Hotte et connecter
la sortie du Corps de la Hotte avec la partie supérieure de
l'armoire murale, au moyen d'un tuyau rigide ou flexible
ayant le même diamètre, dont le choix doit être effectué
par l'installateur.
• En cas de branchement avec un tube de ø120 mm, insérer le
flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n'est pas fourni.
• S'assurer de la présence des filtres anti-odeur au charbon
actif.
• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des
contacts d'au moins 3 mm.
FR
Branchements

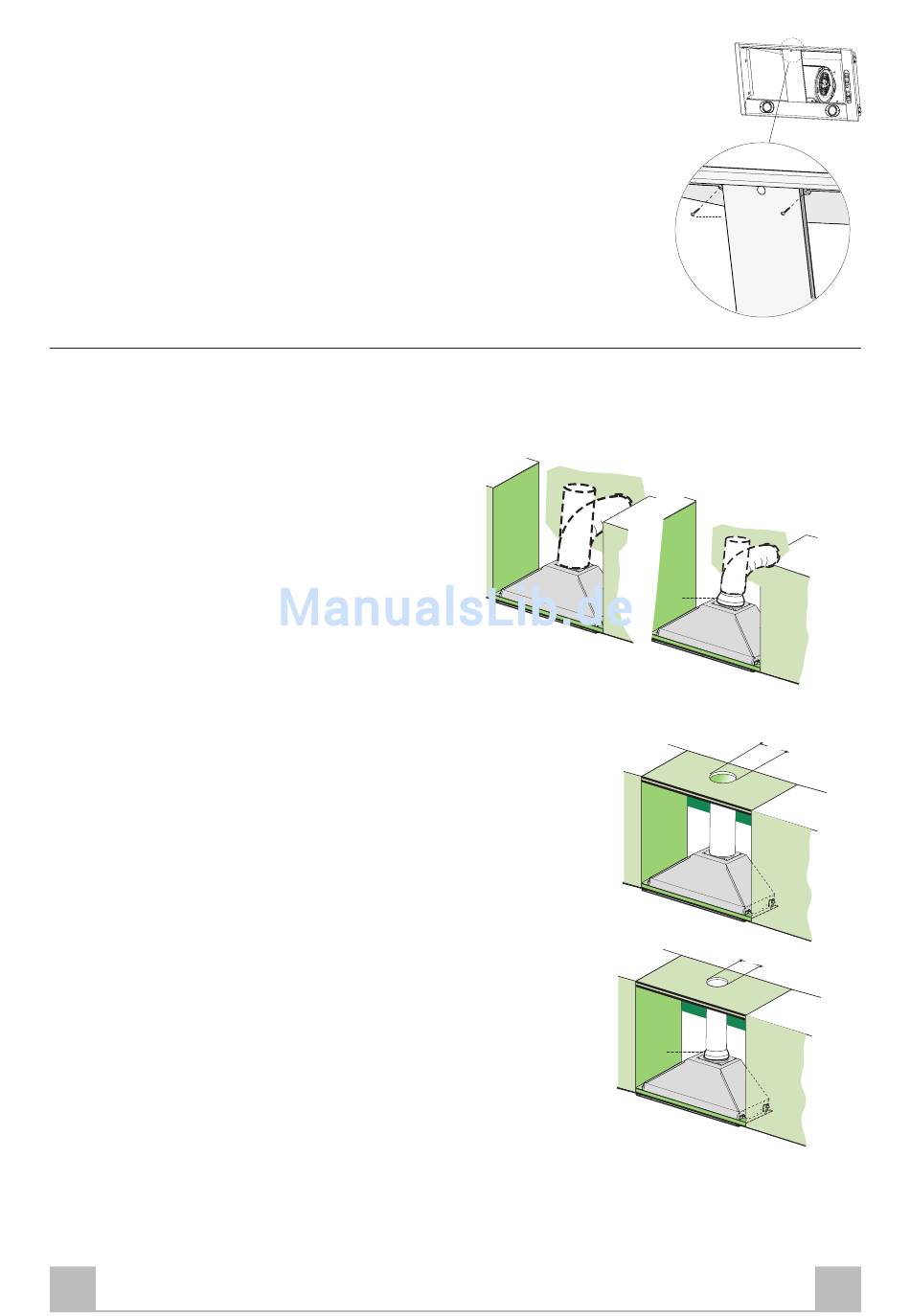

SORTIE AIR VERSION ASPIRANTE
