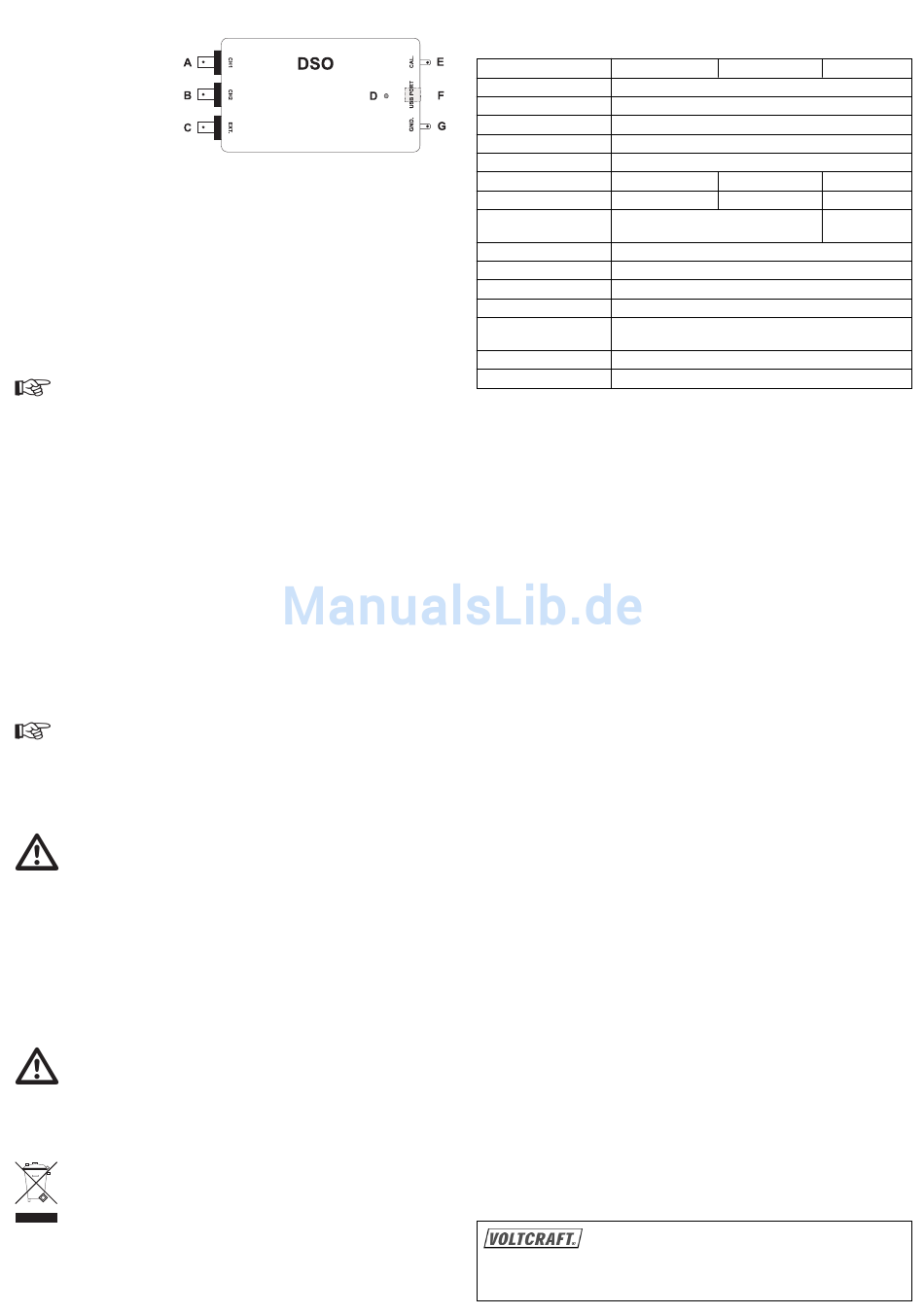

Benaming afzonderlijke onderdelen DSO
A BNC-meetingang kanaal 1
B BNC-meetingang kanaal 2
C BNC-triggeringang extern
D Systeemindicatie (groen/rood)
E Kalibreeruitgang CAL/1kHz
F USB-aansluiting
G Geaard circuit GND
Installatie van de meetsoftware
Voordat u de DSO op een computer aansluit, dient u eerst de meetsoftware te installeren.
Schakel de pc in en start het besturingssysteem.
Plaats de meegeleverde software-CD in het loopwerk en sluit het. De Autostart-modus start
automatisch de installatie van de meetsoftware.
Als dit niet automatisch gebeurt, dan gaat u met de Verkenner van uw bedrijfssysteem naar het
loopwerk waar u de CD-rom in heeft geplaatst en voert u het bestand „setup.exe" uit met een
dubbelklik. De installatie van de software start.
Volg verder aanwijzingen op het scherm.
In de programma-manager van het startmenu verschijnt een nieuwe map „DSO-XXXX USB".
Laat de CD voor de apparatuurinstallatie nog in het loopwerk.
Aansluiting en installatie van de DSO
Verbind de meegeleverde USB-aansluitkabel met een vrije USB-poort op uw computer en aan-
sluitend met de DSO op de USB-poort (F).
Het bedrijfssysteem herkent de nieuwe hardware en start de „Hardware-assistent".
Volg de aanwijzingen op het scherm.
Kies het installatiepunt „Software automatisch installeren (aanbevolen)" en druk op „doorgaan"
Het systeem zoekt naar de passende driver. Volg de aanwijzingen op het beeldscherm totdat u
wordt verzocht het bedrijfssysteem opnieuw te starten. Start de computer opnieuw om de nieuwe
instellingen te actualiseren.
Meetsoftware starten
Start de computer en maak voor het starten van het programma een USB-verbinding tussen
computer en DSO. De systeemindicator (D) brandt rood.
Open in het startmenu of op het desktop-beeldscherm het programma „DSO-XXXX USB".
Het startscherm van de meetsoftware wordt zichtbaar en initialiseert de DSO. Sluit het kleine
Voltcraft®-venster. De systeemindicator (D) brandt nu groen. De DSO is klaar voor gebruik.
Via de softwaretoets „AUTO" worden alle parameters op de DSO automatisch
ingesteld, zodat een optimale signaalweergave op het beeldscherm plaatsvindt.
Reiniging
Gelieve volgende veiligheidsvoorschriften nauwgezet op te volgen vooraleer u het product rei-
nigt:
Bij het openen van deksels of het verwijderen van onderdelen, behalve wan-
neer dit handmatig mogelijk is, kunnen spanningvoerende delen worden
blootgelegd.
De aangesloten snoeren van alle meetobjecten moeten voor reiniging of
reparatie worden losgekoppeld.
Gebruik voor de reiniging geen reinigingsproducten met carbon, benzine, alcohol e.d. Dit tast het
oppervlak van het apparaat aan. De dampen van dergelijke middelen zijn bovendien explosief
en schadelijk voor de gezondheid. Gebruik voor de reiniging ook geen scherpe werktuigen zoals
schroevendraaiers of staalborstels e.d.
Voor de reiniging van het apparaat resp. de meetdraden dient u een schone, pluisvrije, antista-
tische en licht vochtige schoonmaakdoek te gebruiken.
Mocht u technische vragen hebben betreffende de omgang met het appa-
raat, dan kunt u onder het volgende telefoonnummer contact opnemen met
onze technische helpdesk:
Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.-Nr. 0180 / 586 582 723 8.
Afvoeren
Oude elektronische apparaten zijn grondstoffen en horen niet bij het huisvuil. Is het
apparaat aan het einde van zijn levensduur, breng het apparaat dan volgens de
geldende wettelijke voorschriften naar één van de gemeentelijke verzamelpunten.
Afvoeren via het huisvuil is officieel verboden.
Technische gegevens/Specificaties
De uitvoerige gegevens treft u aan in het helpbestand (help) van de meetsoftware.
Algemeen DSO-2090 USB
Meetingangen
Ingangsimpedantie
Max. ingangsspanning
Ingangskoppeling
Resolutie
Verticale bandbreedte 40 MHz
Samplingfrequentie 100 MS/s
DSO-opslaggrootte max. 32 000 samples in 2-kanalenwerking
64.000 samples in 1-kanaalwerking
Nauwkeurigheid
Horizontale bedrijfswijze
Software
Voedingsspanning
Bedrijfstemperatuur
rel. luchtvochtigheid < 80%, niet condenserend
Gewicht
Afmetingen (LxBxH)
Systeemvereisten
Windows®-gebaseerde computer minst. 486, Pentium® of compatibel met minst. 640 kB RAM,
VGA, CD-ROM, USB V2.0, 40 MB ruimte op de harde schijf, Windows® 98 SE of hoger.
Deze gebruiksaanwijzing is een publicatie van Voltcraft
92242 Hirschau, Duitsland, Lindenweg 15, Tel. +49 180/586 582 723 8.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse
gaan. Wijzigingen in techniek en uitrusting voorbehouden.
Copyright 2007 by Voltcraft ® . Printed in Germany.
©
