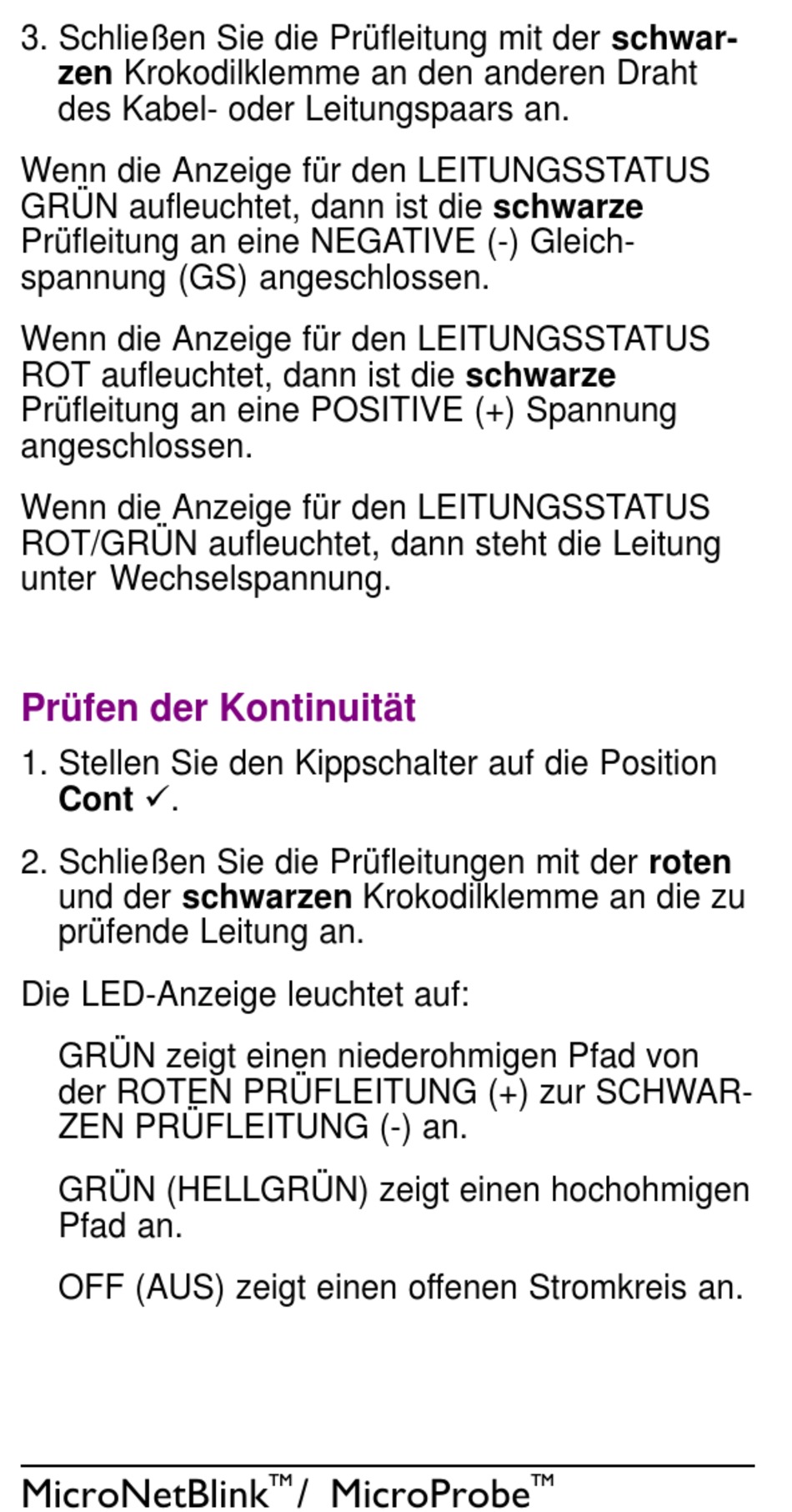

Prüfen Der Kontinuität - Fluke Networks MicroNetBlink Benutzerhandbuch

3. Schließen Sie die Prüfleitung mit der schwar-
zen Krokodilklemme an den anderen Draht
des Kabel- oder Leitungspaars an.
Wenn die Anzeige für den LEITUNGSSTATUS
GRÜN aufleuchtet, dann ist die schwarze
Prüfleitung an eine NEGATIVE (-) Gleich-
spannung (GS) angeschlossen.
Wenn die Anzeige für den LEITUNGSSTATUS
ROT aufleuchtet, dann ist die schwarze
Prüfleitung an eine POSITIVE (+) Spannung
angeschlossen.
Wenn die Anzeige für den LEITUNGSSTATUS
ROT/GRÜN aufleuchtet, dann steht die Leitung
unter Wechselspannung.
Prüfen der Kontinuität
1. Stellen Sie den Kippschalter auf die Position
Cont ü.
2. Schließen Sie die Prüfleitungen mit der roten
und der schwarzen Krokodilklemme an die zu
prüfende Leitung an.
Die LED-Anzeige leuchtet auf:
GRÜN zeigt einen niederohmigen Pfad von
der ROTEN PRÜFLEITUNG (+) zur SCHWAR-
ZEN PRÜFLEITUNG (-) an.
GRÜN (HELLGRÜN) zeigt einen hochohmigen
Pfad an.
OFF (AUS) zeigt einen offenen Stromkreis an.
