REFERENZMENÜ, weitere angezeigte Daten sind (Abb. 164):
> Grafi k SEL, mit Auswahl >>
> SET HEADING - für Zugriff auf Referenzzielrichtung-Einstellung.
> REVERSE - Für Zugriff auf Reverse Heading (um die eingestellte Referenz-Zielrichtung um 180° zu wechseln).
• Verbleibende Betriebszeit, Countdown, wenn zwischen 15 bis 0 Sek.
• S (2 Sek.) - zurück zu Kompass-OP-Hauptbildschirm.
• A oder M (< 2 Sek.) - um zwischen den Auswahlen zu wechseln.
• S (< 2 Sek.) - zum Auswählen eines Menüpunktes.
• M (2 Sek.) jederzeit - zurück zum Kompass-OP-Hauptbildschirm.
• L (< 2 Sek.) - um zwischen Ein/Aus (On/Off) der Displaybeleuchtung zu wechseln.
• L (2 Sek.), während die Displaybeleuchtung eingeschaltet ist, - um den Timer zurückzusetzen, so dass es während der
gesamten eingestellten Zeitdauer eingeschaltet bleibt.
REFERENZ-ZIELRICHTUNG EINSTELLEN, weitere angezeigte Daten sind (Abb. 165):
> Aktuelle Tiefe mit Symbol M (oder FT), an Oberfl äche leer.
> Symbol Referenzmodus (2 Balken mit Pfeil) und Grafi k SET (blinkt bei Zugriff) darüber.
> Statisches Pfeilsymbol (bei 12 Uhr), Schwimmrichtung des Tauchers.
> Dynamisches Pfeilsymbol, überwacht die derzeit eingestellte Referenzrichtung.
> Numerische Zielrichtung (Bewegungsrichtung des Tauchers) unten rechts mit Positionsgrafi k.
• Verbleibende Betriebszeit, Countdown, wenn zwischen 15 bis 0 Sek.
• S (2 Sek.) - zurück zum Referenz-Menü.
• S (< 2 Sek.) - zum Blinken des Zielrichtungs-Werts (unten/rechts), mit SET konstant leuchtend.
• Drehen des Kompasses (Niveau halten) in einer der Richtungen zur neuen Zielrichtung, numerische Anzeige unten/rechts.
• S (< 2 Sek.) - zum Blockieren (festhalten) der neuen Zielrichtung, die SET Grafi k wird durch die Nummern ersetzt.
• M (2 Sek.) jederzeit - zurück zum Kompass-OP-Hauptbildschirm.
• L (< 2 Sek.) - um zwischen Ein/Aus (On/Off) der Displaybeleuchtung zu wechseln.
• L (2 Sek.), während die Displaybeleuchtung eingeschaltet ist, - um den Timer zurückzusetzen, so dass es während der
gesamten eingestellten Zeitdauer eingeschaltet bleibt.

UMKEHR-REFERENZ-ZIELRICHTUNG, weitere angezeigte Daten sind (Abb. 166):

> Aktuelle Tiefe mit Symbol M (oder FT), an Oberfl äche leer.
> Symbol Reverse-Modus (2 Balken mit Pfeil) mit umgekehrter Zielrichtung (der eingestellten Referenz-Zielrichtung 180º
entgegengesetzt) darüber (blinkend).
> Statisches Pfeilsymbol (bei 12 Uhr), Schwimmrichtung des Tauchers.
> Dynamisches (bewegend) Pfeilsymbol, überwacht die derzeit eingestellte Referenzrichtung.
> Numerische Zielrichtung (Bewegungsrichtung des Tauchers) unten rechts mit Positionsgrafi k.
• Verbleibende Betriebszeit, Countdown, wenn zwischen 15 bis 0 Sek.
• S (2 Sek.) - zurück zum Referenz-Menü.
• S (< 2 Sek.) - zum Umkehren und Speichern der neuen Referenz-Zielrichtung, numerischen konstant leuchtend und und kehrt
zum Umkehr-Betriebs-Hauptbildschirm zurück.
Der Wert unten*rechts zeigt die aktuelle Richtung an.
• M (2 Sek.) jederzeit - zurück zum Kompass-OP-Hauptbildschirm.
• L (< 2 Sek.) - um zwischen Ein/Aus (On/Off) der Displaybeleuchtung zu wechseln.
• L (2 Sek.), während die Displaybeleuchtung eingeschaltet ist, - um den Timer zurückzusetzen, so dass es während der
gesamten eingestellten Zeitdauer eingeschaltet bleibt.
KALIBRIERUNG (nur Oberfl äche)
Die jeweiligen lokalen magnetischen Felder können die Anzeige der tatsächlichen Lage beim Ablesen eines digitalen Kompasses
beeinträchtigen. Es ist daher vorteilhaft, den Kompass vor der ersten Verwendung, nach dem Kauf, der Verwendung in einer
neuen Region oder beim Feststellen von Ungenauigkeiten zu kalibrieren. Eine Kalibrierung ist erforderlich, nachdem die Batterie
gewechselt wurde.
Bei der Auswahl Calibrate (Kalibrieren) im Kompass-Hauptmenü, wird ein Startbildschirm* angezeigt, weitere angezeigte Daten
sind (Abb. 167) -
> Grafi ken CAL und ROTATE TO CALIBRATE.
> 360 mit Gradsymbol °.
*Dieser Bildschirm wird auch nach dem Austauschen der Batterie aufgerufen und die Daten werden entweder gespeichert oder gelöscht.
• S (< 2 Sek.) - zum Aktivieren (Starten) der Kalibrierung.
• S (2 Sek.) - zurück zum Kompass Hauptmenü.
• Drehen Sie die Einheit in horizontaler Richtung langsam und konstant um 360° in eine beliebige Richtung. Die horizontale
Ausrichtung ist für die Genauigkeit sehr ausschlaggebend. Der CAL-Fortschritt (Kalibrierungsfortschritt) wird durch einen
gepunkteten Kreis angezeigt, der sich in der Mitte des Bildschirms bildet (Abb. 168).
Die Drehung sollte etwa 15 Sekunden dauern. Wenn innerhalb von 60 Sekunden die Drehung nicht vollständig
abgeschlossen wurde, fällt der Betrieb auf das Kompass-Menü zurück.
Nach Abschluss, blinken für 3 Sekunden die Grafi ken CAL mit PASSED READY oder AGAIN FAILED (Abb. 169A/B), dann -
>> Wenn READY, kehrt das Kompass Betriebs (OP)-Menü zurück.
>> Wenn FAILED, kehrt der Start (CAL ROTATE) Bildschirm für die Wiederholung zurück. Nach 3 Versuchen, kehrt der Betrieb
zum Uhren -oder Oberfl ächen-Hauptbildschirm zurück und die vorhergehende erfolgreiche Kalibrierung bleibt in Kraft
gesetzt.
© 2002 Design, 2013
64
OCi BEDIENUNGSHANDBUCH

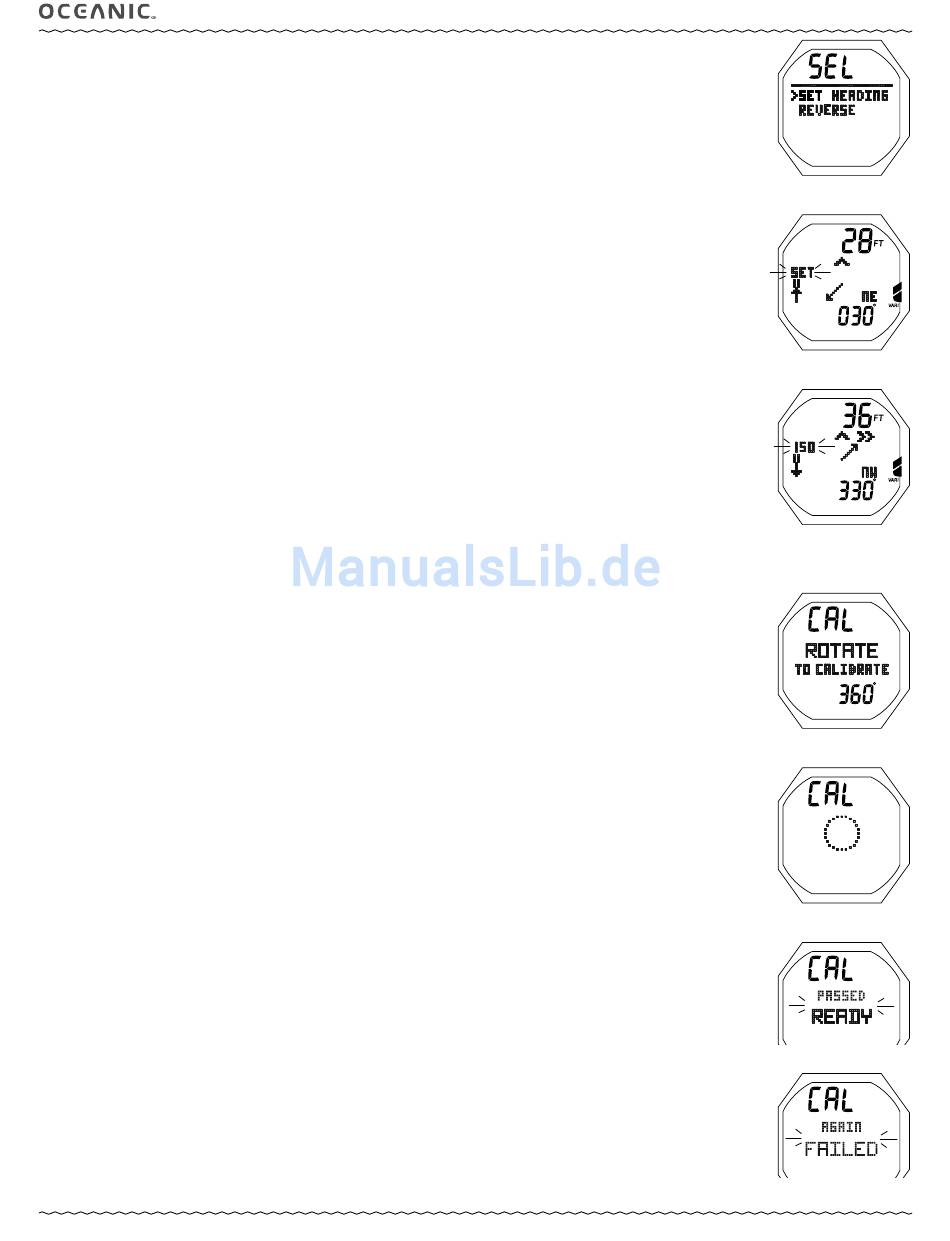

Abb. 164 - REF MENÜ
Abb. 165 - EINSTELLUNG
REFERENZRICHTUNG
Abb. 166 - UMKEHR-REF
ZIELRICHTUNG
Abb. 167 - KALIBRIERUNG
STARTEN
Abb. 168 - FORTSCHRITT
(ganz im Kreis drehen)
Abb. 169A - KALIBRIERUNG
ERFOLGREICH
Abb. 169B - KALIBRIERUNGL
FEHLGESCHLAGEN
