ME8200DTN, WSM
[3] INSTANDSETZUNG

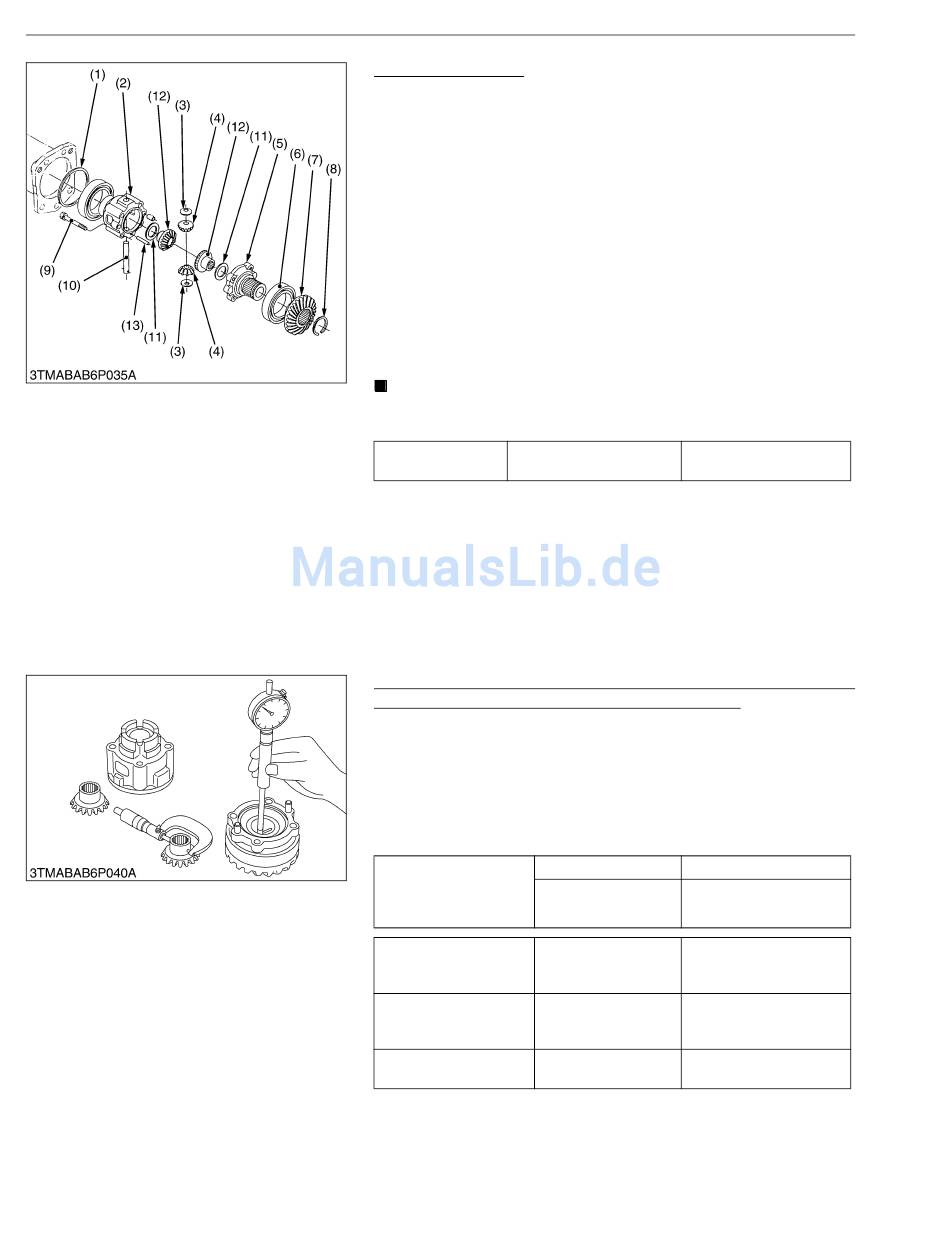

Differenzialgetriebe
1. Die
Differenzialgehäusedeckel-Befestigungsschrauben
entfernen und anschließend den Differenzialgehäusedeckel (5),
das Kugellager (6) und das Tellerrad (7) als Einheit
herausnehmen.
2. Den äußeren Sicherungsring (8) entfernen und anschließend
das Kugellager (6) und Tellerrad (7) als Einheit mit einem
Abzieher herausnehmen.
3. Den Zylinderstift (13) entfernen.
4. Die Kegelradwelle (10) abziehen und anschließend das
Differenzialkegelrad
herausnehmen.
(Beim Zusammenbau)
• Molybdändisulfid (Three Bond 1901 oder Ähnliches) auf die
Innenflächen der Achswellenräder (12) und Differenzialkegelrad
(4) auftragen.
WICHTIG
• Die
Kontermutter
Drehmoments sicher verkörnen.
Differenzialgehäusedeckel
Anzugsmoment
-Befestigungsschraube
(1) Einstellscheibe
(2) Differenzialgehäuse
(3) Druckring
(4) Differenzialkegelrad
(5) Differenzialgehäusedeckel
(6) Kugellager
(7) Tellerrad
Spiel
zwischen
(Differenzialgehäusedeckel) und Achswellenrad
1. Den Außendurchmesser des Achswellenrads messen.
2. Den
Innendurchmesser
messen und das Spiel berechnen.
3. Den Innendurchmesser der Differenzialgehäusedeckelbohrung
messen und das Spiel berechnen.
4. Überschreitet das Spiel den zulässigen Grenzwert, die
fehlerhaften Teile austauschen.
Spiel zwischen
Werksspezifikation
Differenzialgehäuse
(Differenzialgehäusedec
Zulässiger Grenzwert
kel) und Achswellenrad
Innendurchmesser der
Differenzialgehäusebohr
Werksspezifikation
ung
Innendurchmesser der
Differenzialgehäusedec
Werksspezifikation
kelbohrung
Außendurchmesser des
Werksspezifikation
Achswellenrads
N6-S12
VORDERACHSE
(4)
und
Achswellenräder
(11)
nach
dem
Einstellen
60,8 bis 70,6 N·m
(8) Äußerer Sicherungsring
(9) Befestigungsschraube,
Differenzialgehäusedeckel
(10) Kegelradwelle
(11) Einstellscheibe
(12) Achswellenrad
(13) Zylinderstift
Differenzialgehäuse
der
Differenzialgehäusebohrung
0,040 bis 0,123 mm
0,20 mm
32,000 bis 32,062 mm
32,000 bis 32,062 mm
31,939 bis 31,960 mm
(9)
(12)
des
W1015705
W1016133
KiSC issued 05, 2007 A
