2.1

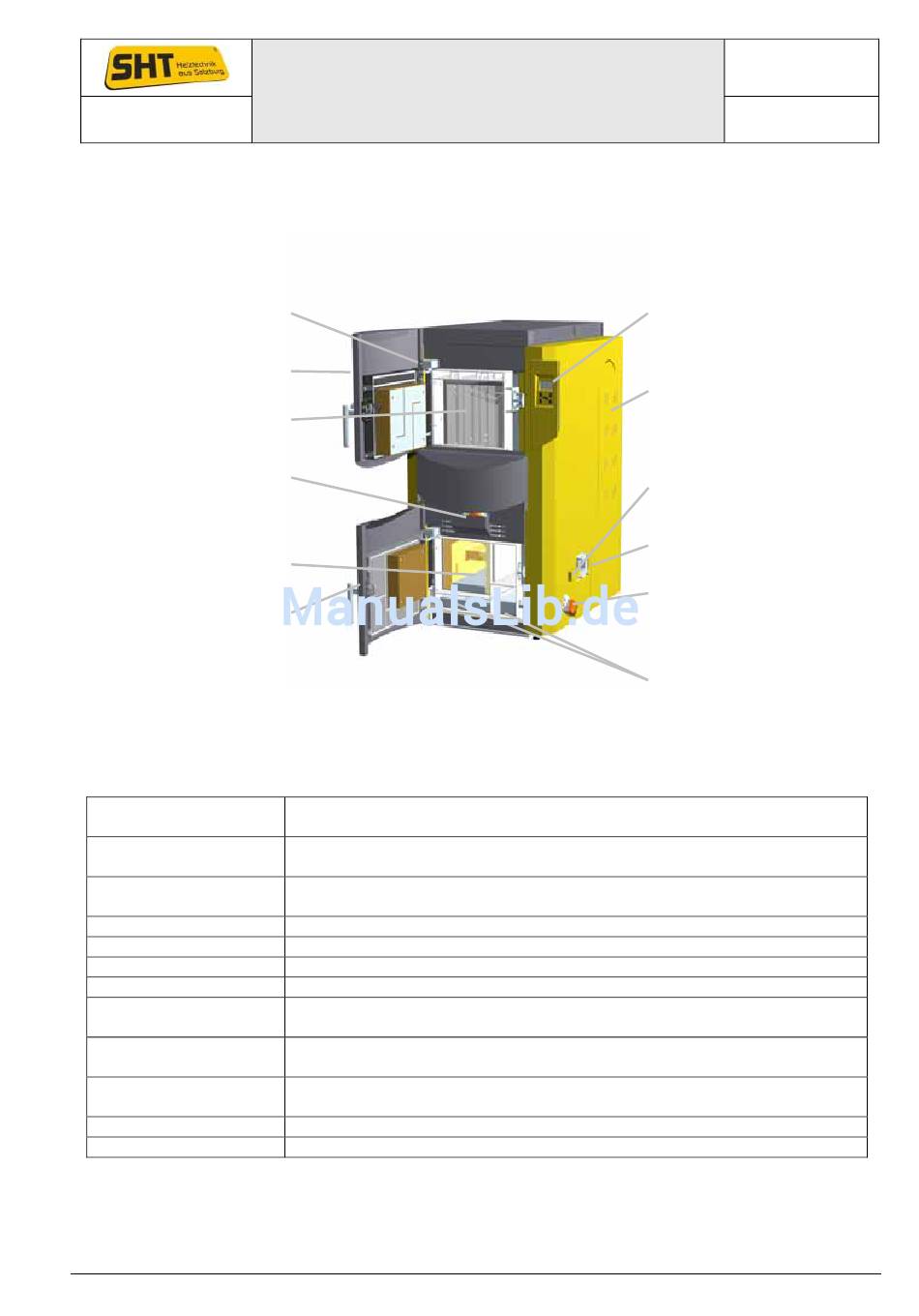

Bauteile des TDA

Türkontaktschalter
Fülltür
Füllraum
Sekundärluftklappe
Nachbrennkammer
Aschetür
Regelung/Platine
Bedienboard:
Türkontaktschalter:
Fülltür:
Füllraum:
Nachbrennkammer:
Zündelement:
Primärluftklappe:
Sekundärluftklappe:
Aschetür:
Aschenlade:
Pelletseinschubkanal:
