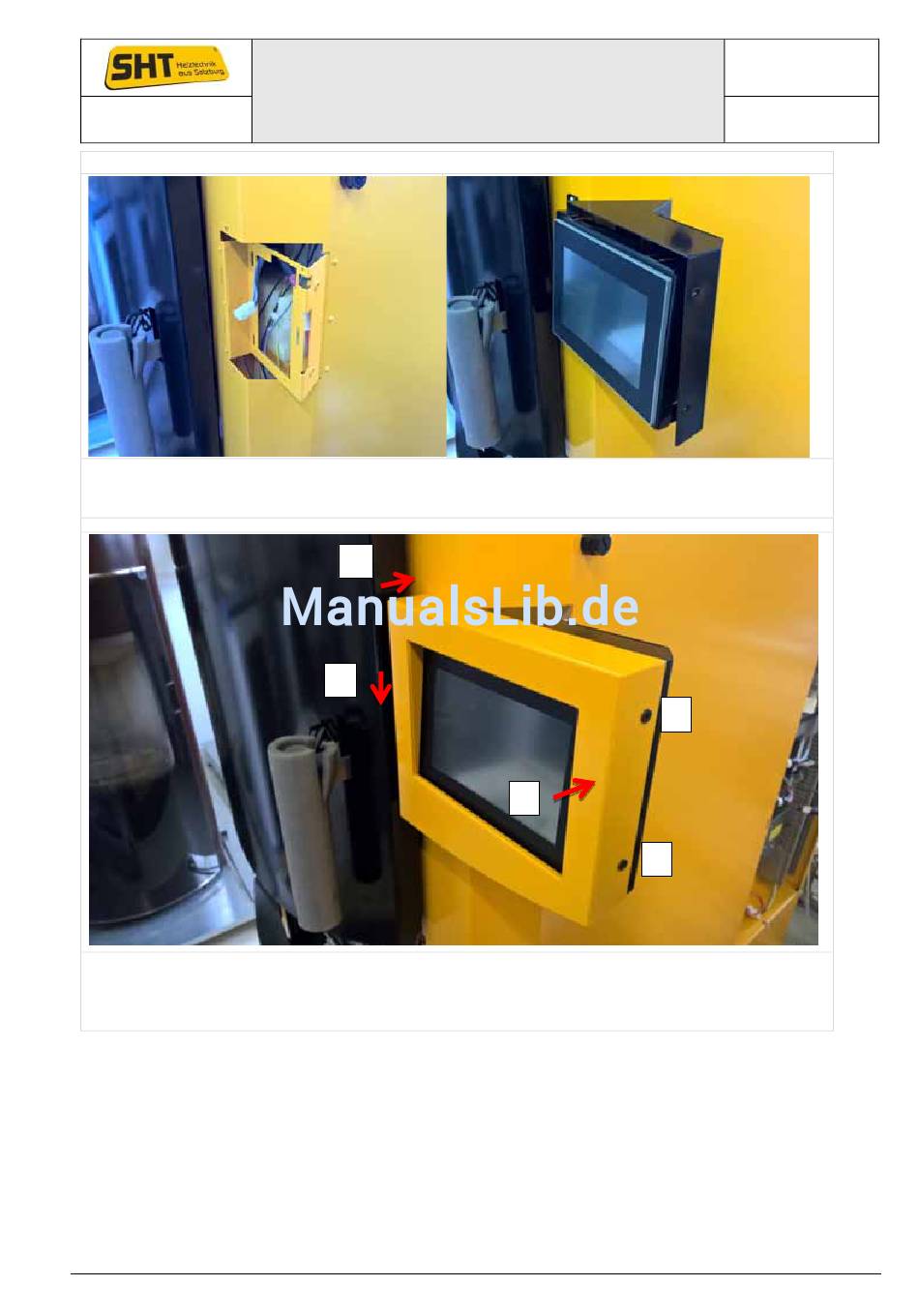

TC3 Touch, Bedienteil am Kessel montieren:
Das Bedienteilkabel, u. wenn vorhanden, das Netzwerkkabel an den vorgesehenen
Steckplätzen einstecken, und das Bedienteil mit 2 St. M5 Schrauben hinten, u. 2 St.
Blechschrauben 3,5 x 15 vorne am Kessel festschrauben.
Die Frontblende zuerst links in die beiden vertikalen Schlitze einschieben (1) und bis zum
Anschlag nach unten drücken (2), dann über den schwarzen Blechrahmen drüber
schwenken bis die Bohrungen rechts über den Gewindelöchern liegen (3). Abschließend
die beiden M5 Schrauben eindrehen (4).
Lohberger Heiztechnik Gmbh A-5231 Schalchen ● Landstraße 19, Tel: +43 7742 59544-0, Fax: +43 7742 59544-409
Es gelten unsere allgemeinen Geschäftsbedingungen.
Montage- und
Installationsanleitung
1
2
4
3
4
Irrtum, Druckfehler und technische Änderungen vorbehalten.
