Lohberger Heiztechnik
GmbH
5.5
Übersicht Verkleidung, Bedienteil, Regelung
11
3
10
14

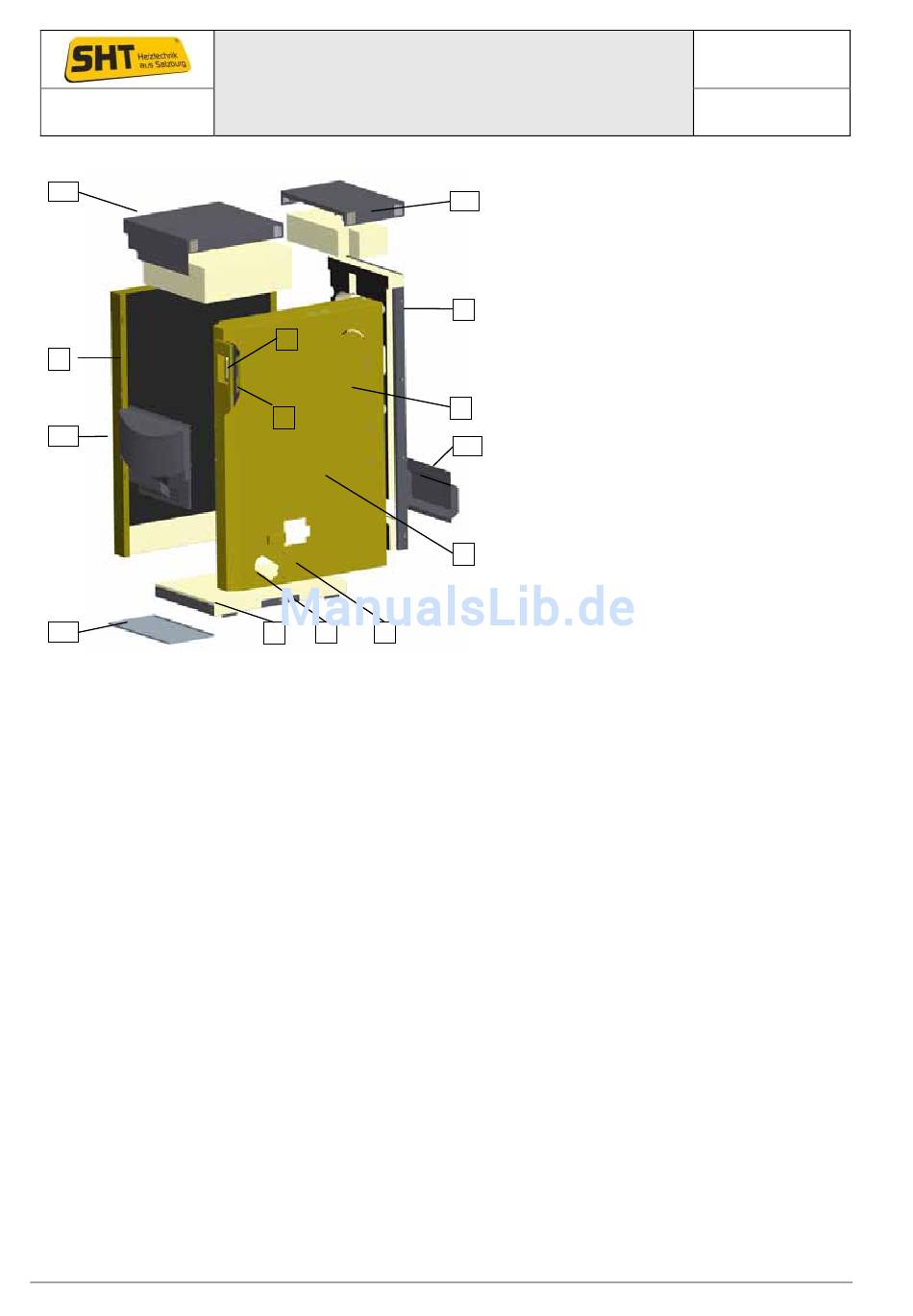

Übersicht der Verkleidungsteile
5.6
Rückwand aufstecken, Bodenblech & Isolierung einschieben
Bevor Sie die Rückwand (1) am Kessel montieren, öffnen sie den Kabelbinder und verbinden
Sie die drei Kabel der rechten Seitenverkleidung hinten unten vom Flammtemperaturfühler (15)
- Achtung lassen sie das Kabel nicht an der Kesselwand anliegen, Saugzugventilator
(10) und Kipprostmagnet (7) mit den an der Kesselrückwand befindlichen Komponenten.
Achtung der Kipprostmagnetstecker wird aufgesteckt und verschraubt, ziehen sie den
Schrauben handfest an.
Anschließend stecken Sie die Rückwand auf den Heizkessel und schieben Sie diese bis auf
Anschlag.
Montieren Sie das Bodenblech & Isolierung (2) (60X87cm) mit schwarzem Blech durch
Einschieben unter den Kessel.
Lohberger Heiztechnik Gmbh A-5231 Schalchen ● Landstraße 19, Tel: +43 7742 59544-0, Fax: +43 7742 59544-409
Es gelten unsere allgemeinen Geschäftsbedingungen.
Montage- und
Installationsanleitung
6
5
2
7
8
(1)
Rückwand
(2)
Bodenblech & Isolierung
12
(3)
Seitenwand links
(4)
Seitenwand rechts
(5)
Bedienboard Halterung
(6)
Bedienboard Touch od. TC3
(7)
Seitliche Abdeckung PLK
1
(8)
Füllblech
(9)
Abdeckung Regelung
(10)
Designelement und
Schutzabdeckung
(11)
Vorderer Deckel & Isolierung
9
(12)
Hinterer Deckel & Isolierung
(13)
Abdeckung
13
fühlerabdeckung
(14)
Ascheblech
4
Irrtum, Druckfehler und technische Änderungen vorbehalten.
t
t
h
h
e
e
r
r
m
m
o
o
d
d
u
u
a
a
l
l
T
D
A
3
0
/
4
0
T
D
A
3
0
/
4
0
Q16 KA
Seite 16
