Lohberger Heiztechnik
GmbH
7

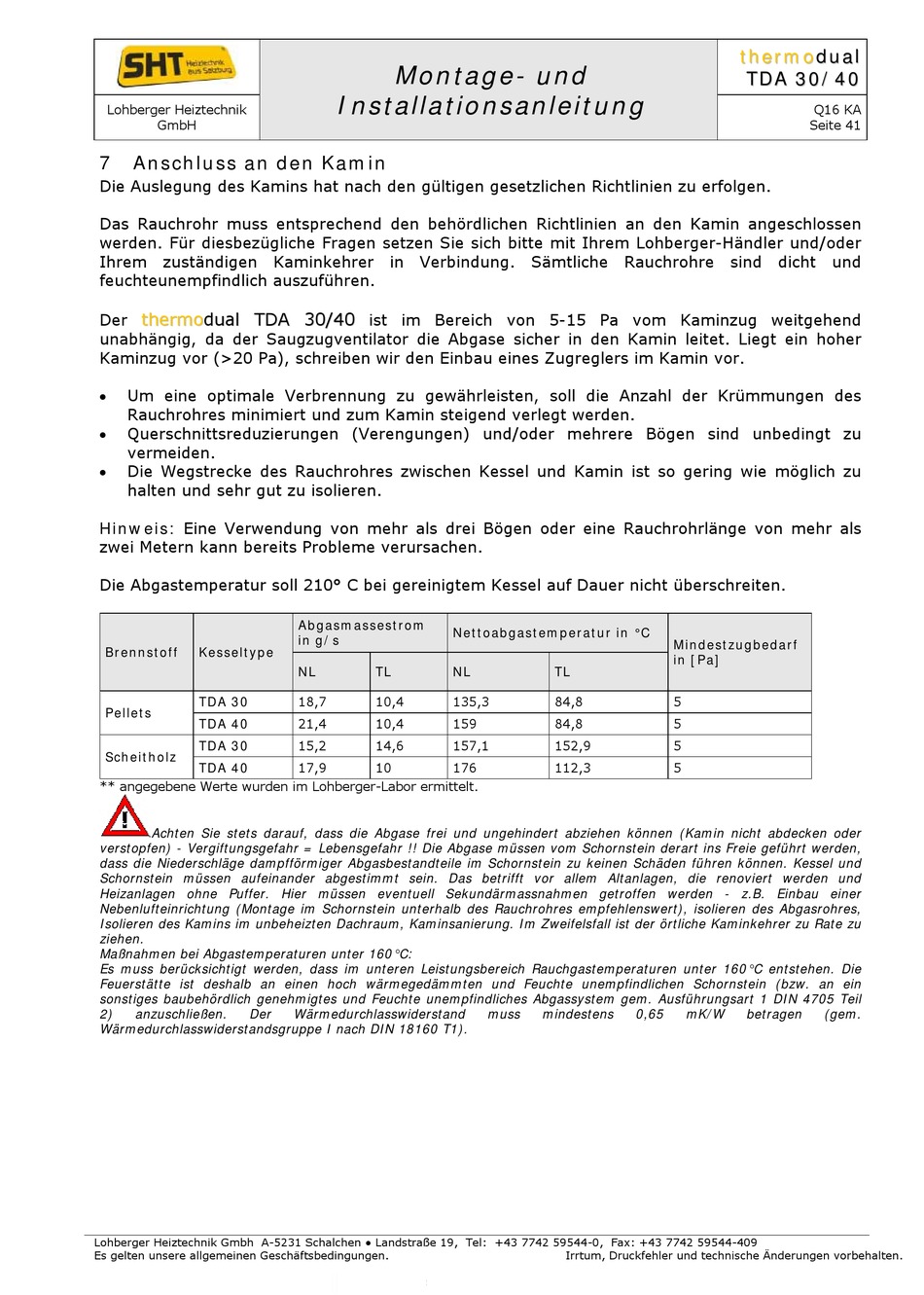

Anschluss an den Kamin
Die Auslegung des Kamins hat nach den gültigen gesetzlichen Richtlinien zu erfolgen.
Das Rauchrohr muss entsprechend den behördlichen Richtlinien an den Kamin angeschlossen
werden. Für diesbezügliche Fragen setzen Sie sich bitte mit Ihrem Lohberger-Händler und/oder
Ihrem zuständigen Kaminkehrer in Verbindung. Sämtliche Rauchrohre sind dicht und
feuchteunempfindlich auszuführen.
t
h
e
r
m
o
d
u
a
l
T
t
h
e
r
m
o
d
u
a
l
T
Der
unabhängig, da der Saugzugventilator die Abgase sicher in den Kamin leitet. Liegt ein hoher
Kaminzug vor (>20 Pa), schreiben wir den Einbau eines Zugreglers im Kamin vor.
Um eine optimale Verbrennung zu gewährleisten, soll die Anzahl der Krümmungen des
Rauchrohres minimiert und zum Kamin steigend verlegt werden.
Querschnittsreduzierungen (Verengungen) und/oder mehrere Bögen sind unbedingt zu
vermeiden.
Die Wegstrecke des Rauchrohres zwischen Kessel und Kamin ist so gering wie möglich zu
halten und sehr gut zu isolieren.
Hinweis: Eine Verwendung von mehr als drei Bögen oder eine Rauchrohrlänge von mehr als
zwei Metern kann bereits Probleme verursachen.
Die Abgastemperatur soll 210° C bei gereinigtem Kessel auf Dauer nicht überschreiten.
Brennstoff
Kesseltype
TDA 30
Pellets
TDA 40
TDA 30
Scheitholz
TDA 40
** angegebene Werte wurden im Lohberger-Labor ermittelt.
Achten Sie stets darauf, dass die Abgase frei und ungehindert abziehen können (Kamin nicht abdecken oder
verstopfen) - Vergiftungsgefahr = Lebensgefahr !! Die Abgase müssen vom Schornstein derart ins Freie geführt werden,
dass die Niederschläge dampfförmiger Abgasbestandteile im Schornstein zu keinen Schäden führen können. Kessel und
Schornstein müssen aufeinander abgestimmt sein. Das betrifft vor allem Altanlagen, die renoviert werden und
Heizanlagen ohne Puffer. Hier müssen eventuell Sekundärmassnahmen getroffen werden - z.B. Einbau einer
Nebenlufteinrichtung (Montage im Schornstein unterhalb des Rauchrohres empfehlenswert), isolieren des Abgasrohres,
Isolieren des Kamins im unbeheizten Dachraum, Kaminsanierung. Im Zweifelsfall ist der örtliche Kaminkehrer zu Rate zu
ziehen.
Maßnahmen bei Abgastemperaturen unter 160°C:
Es muss berücksichtigt werden, dass im unteren Leistungsbereich Rauchgastemperaturen unter 160°C entstehen. Die
Feuerstätte ist deshalb an einen hoch wärmegedämmten und Feuchte unempfindlichen Schornstein (bzw. an ein
sonstiges baubehördlich genehmigtes und Feuchte unempfindliches Abgassystem gem. Ausführungsart 1 DIN 4705 Teil
2)
anzuschließen.
Der
Wärmedurchlasswiderstandsgruppe I nach DIN 18160 T1).
Lohberger Heiztechnik Gmbh A-5231 Schalchen ● Landstraße 19, Tel: +43 7742 59544-0, Fax: +43 7742 59544-409
Es gelten unsere allgemeinen Geschäftsbedingungen.
Montage- und
Installationsanleitung
D
A
3
0
/
4
0
D
A
3
0
/
4
0
ist im Bereich von 5-15 Pa vom Kaminzug weitgehend
Abgasmassestrom
in g/s
NL
TL
18,7
10,4
21,4
10,4
15,2
14,6
17,9
10
Wärmedurchlasswiderstand
Nettoabgastemperatur in °C
NL
TL
135,3
84,8
159
84,8
157,1
152,9
176
112,3
muss
mindestens
Irrtum, Druckfehler und technische Änderungen vorbehalten.
t
h
e
r
m
o
t
h
e
r
m
T
D
A
3
T
D
A
3
Mindestzugbedarf
in [Pa]
5
5
5
5
0,65
mK/W
betragen
d
u
a
l
o
d
u
a
l
0
/
4
0
0
/
4
0
Q16 KA
Seite 41
(gem.
