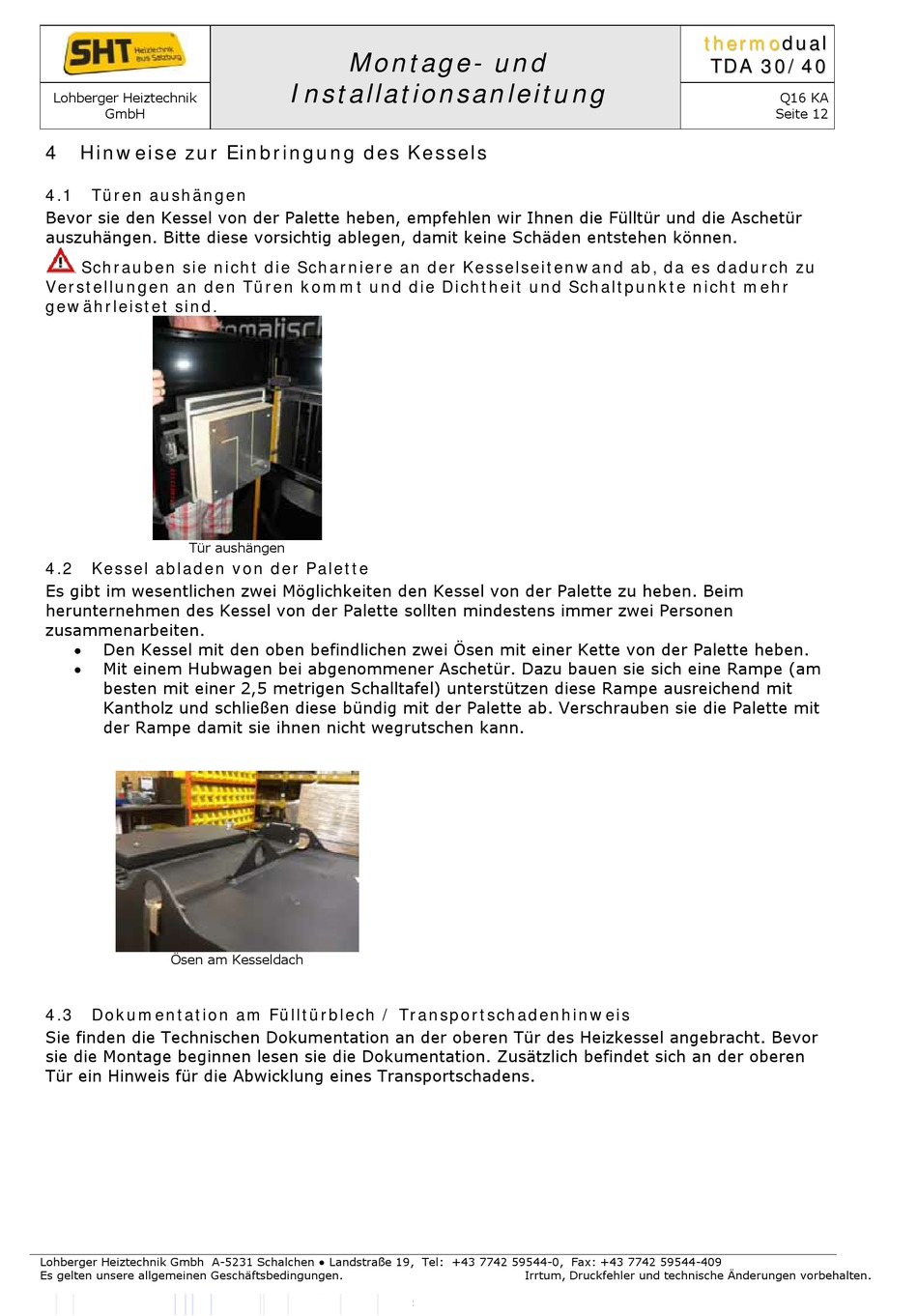

Hinweise zur Einbringung des Kessels

4.1 Türen aushängen
Bevor sie den Kessel von der Palette heben, empfehlen wir Ihnen die Fülltür und die Aschetür
auszuhängen. Bitte diese vorsichtig ablegen, damit keine Schäden entstehen können.
Schrauben sie nicht die Scharniere an der Kesselseitenwand ab, da es dadurch zu
Verstellungen an den Türen kommt und die Dichtheit und Schaltpunkte nicht mehr
gewährleistet sind.
Tür aushängen
4.2

Kessel abladen von der Palette

Es gibt im wesentlichen zwei Möglichkeiten den Kessel von der Palette zu heben. Beim
herunternehmen des Kessel von der Palette sollten mindestens immer zwei Personen
zusammenarbeiten.
 Den Kessel mit den oben befindlichen zwei Ösen mit einer Kette von der Palette heben.
 Mit einem Hubwagen bei abgenommener Aschetür. Dazu bauen sie sich eine Rampe (am
besten mit einer 2,5 metrigen Schalltafel) unterstützen diese Rampe ausreichend mit
Kantholz und schließen diese bündig mit der Palette ab. Verschrauben sie die Palette mit
der Rampe damit sie ihnen nicht wegrutschen kann.
Ösen am Kesseldach
4.3 Dokumentation am Fülltürblech / Transportschadenhinweis
Sie finden die Technischen Dokumentation an der oberen Tür des Heizkessel angebracht. Bevor
sie die Montage beginnen lesen sie die Dokumentation. Zusätzlich befindet sich an der oberen
Tür ein Hinweis für die Abwicklung eines Transportschadens.
