Trockenlaufschutz
Die SQF Pumpe ist gegen Trockenlauf geschützt, um eine Beschä-
digung der Pumpe zu vermeiden. Der Trockenlaufschutz wird durch
einen Niveausensor am Motorkabel ausgelöst, 0,3 - 0,6 m oberhalb
der Pumpe angeordnet, abhängig vom Pumpentyp.
Der Niveausensor misst den Kontaktwiderstand durch das Wasser
zur Motorbuchse. Fällt der Wasserpegel unter den Niveausensor,
wird die Pumpe automatisch abgeschaltet. Die Pumpe wird auto-
matisch wieder eingeschaltet, wenn sich der Wasserpegel oberhalb
des Niveausensors befindet.
Hoher Wirkungsgrad
Der MSF 3 Motor ist ein Permanentmagnetmotor (PM Motor) mit
hohen Wirkungsgrad innerhalb des Leistungsbereiches im Vergleich
zu herkömmlichen Asynchronmotoren.
Zusätzlich trägt der segmentierte Motorstator beträchtlich zum
höheren Wirkungsgrad bei.
Der MSF 3 Motor ist des weiteren durch ein hohes Drehmoment
selbst bei geringer Stromaufnahme charakterisiert.
Über- und Unterspannungsschutz
Über- und Unterspannungsschutz kann im Falle instabiler
Spannungsversorgung auftreten.
Die Pumpe wird automatisch abgeschaltet, wenn sich die
Spannung außerhalb des zulässigen Spannungsbereichs befindet.
Der Motor wird automatisch wieder eingeschaltet, wenn die
Spannung sich innerhalb des zulässigen Bereichs befindet. Somit
ist kein zusätzliches Schutzrelais erforderlich.
Hinweis: Der MSF 3 Motor ist gegen Einschaltstöße von der
Spannungsquelle laut IEC 60664-1 „Überspannungskate-
gorie IN" (4 kV) geschützt. In Bereichen mit hoher
Blitzintensität wird ein externer Blitzschutz empfohlen.
Überlastungsschutz
Wird die obere Leistungsaufnahme überschritten, oder ist die
Pumpe blockiert, erfolgt eine automatische Kompensation des
Motors durch Reduzierung der Geschwindigkeit. Sollte die
Geschwindigkeit unterhalb 500 U/min fallen, wird der Motor auto-
matisch abgeschaltet.
Der Motor bleibt für 10 Sekunden abgeschaltet, danach versucht
die Pumpe automatisch einen Neustart.
Der Überlastschutz verhindert ein Durchbrennen des Motors. Somit
ist kein zusätzlicher Motorschutz erforderlich.
Übertemperaturschutz
Ein Permanentmagnetmotor gibt etwas Wärme an seine
Umgebung ab. In Kombination mit einem ausreichenden
Innenzirkulationssystem zur Wärmeabführung von Rotor, Stator
und Lagern wird somit die optimale Betriebsbedingung des Motors
gewährleistet.
Als zusätzlicher Schutz besitzt die Elektronik einen eingebauten
Temperatursensor. Steigt die Temperatur über 85°C, wird der Motor
automatisch abgeschaltet; fällt die Temperatur unter 75°C, wird der
Motor automatisch wieder eingeschaltet.
0.3 - 0.6 m
Maximum Power Point Tracking (MPPT)
Die eingebaute Elektronik bietet dem SQ Flex System eine Reihe
von Vorteilen im Vergleich zu herkömmlichen Produkten. Einer die-
ser Vorteile ist der eingebaute Mikroprozessor mit MPPT (MPPT =
Maximum Power Point Tracking).
Dank der MPPT-Funktion wird der Betriebspunkt der Pumpe konti-
nuierlich entsprechend der verfügbaren Eingangsleistung opti-
miert. MPPT steht nur für Pumpen mit DC-Stromversorgung zur
Verfügung.
Breiter Spannungsbereich
Der breite Spannungsbereich ermöglicht den Motorbetrieb bei jeg-
lichen Spannungen von 30-300 VDC oder 90-240 VAC. Dadurch
werden Installation und Auslegung erleichtert.
Zuverlässigkeit
Der MSF 3 wurde mit Blick auf hohe Zuverlässigkeit mittels folgen-
der Merkmale entwickelt:
í Karbon/Keramiklager
í Exzellente Anlaufeigenschaften
í Verschiedene Schutzeinrichtungen.
Installation
Folgende Merkmale gewährleisten eine leichte Installation der SQF
Pumpe:
í Niedriges Gewicht für benutzfreundliche Handhabung
í Installation in 3", 4" oder größeren Bohrlöchern
í Nur ein Ein/Ausschalter erforderlich, d.h., dass kein zusätzlicher
Motorstarter/Starterkasten erforderlich ist, und
í SQF ist mit Kabel, Abdeckung und Buchse verfügbar.

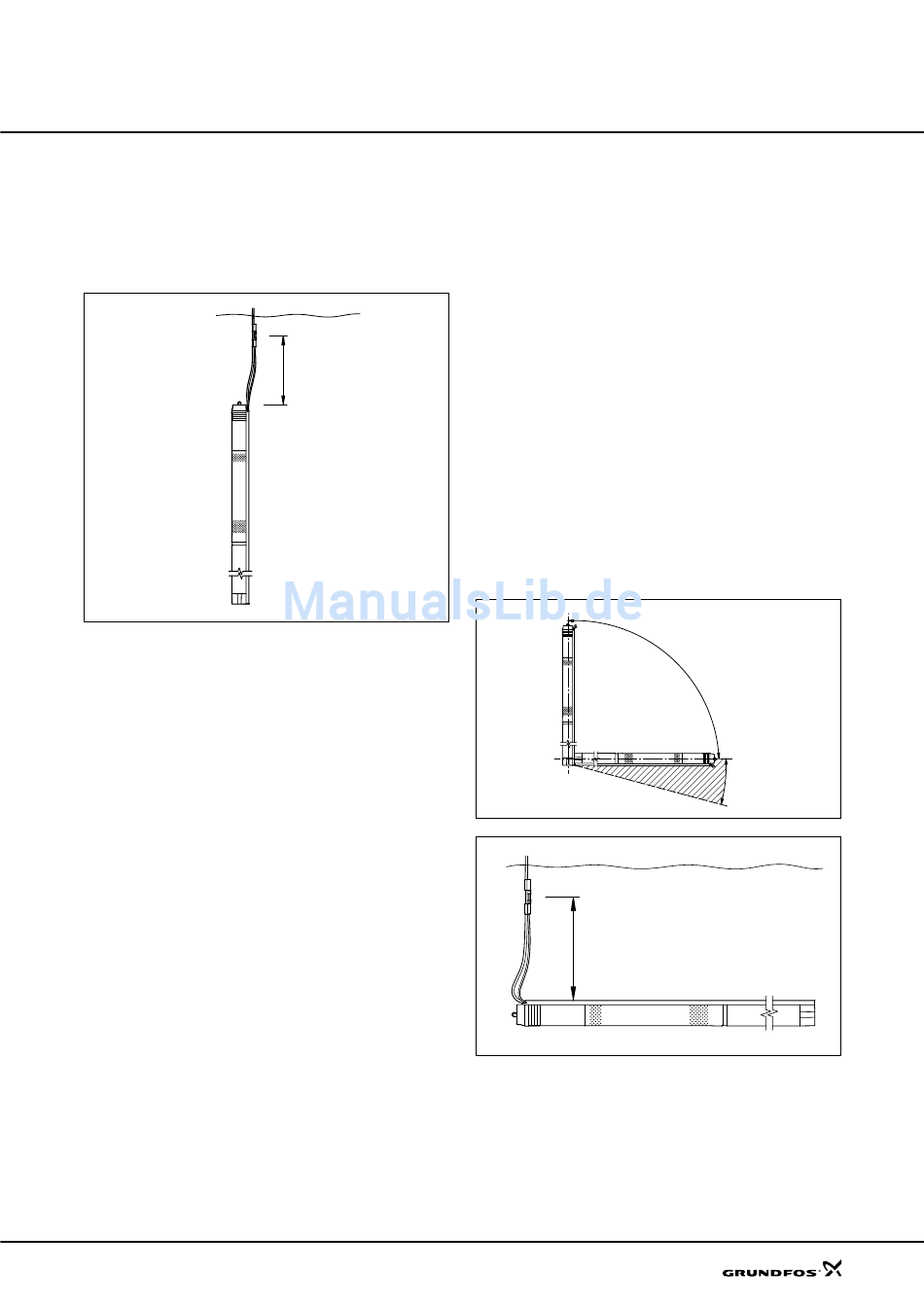

Hinweis: Die horizontale Installation benötigt eine Platzierung des
Niveausensors mindestens 0,3 bis 0,6 m oberhalb der
Pumpe, um den Trockenlaufschutz zu gewährleisten.
0.3 - 0.6 m
Wartung
Modulare Pumpen- und Motorkonstruktionen erleichtern
Installation und Wartung. Kabel und Endabdeckung mit Buchse
sind an der Pumpe mit Muttern montiert, die einen Austausch
ermöglichen.
