Technische Daten
SQF Pumpe
Versorgung zur Pumpe:
1 x 90 - 240 V -10%/+6%, 50/60 Hz.
30 - 300 VDC.
Anlaufzeit:
Abhängig von Stromquelle.
Start/Stop:
Keine Beschränkung der Anzahl von
Starts/Stops pro Stunde.
Gehäuseklasse:
IP 68
Motorschutz:
In Pumpe eingebaut. Schutz gegen
Trockenlaufen mittels externem
Niveausensor.
- Überspannung und Unterspannung.
- Überlast.
- Übertemperatur.
Der Schalldruckpegel ist niedriger als die
Schalldruckpegel:
begrenzenden Werte in EEC Direktive zu
Maschinen.
Funkstörgrad:
SQF stimmt mit EMC Direktive
89/336/EEC überein.
Genehmigt laut EN 50081-1 und 50082-2.
Rücksetzfunktion:
SQF kann über CU 200 oder durch
Trennen der Stromversorgung in 1 Minute
zurückgesetzt werden.
Leistungsfaktor:
PF = 1.
Betrieb über Generator: Spannung: 230 VAC, -10%/+6%.
Generatorausgang muss mindestens
1 k VA betragen.
Erdschlussunterbrecher: Ist die Pumpe mit einer elektrischen
Installation verbunden, für die ein
Erdschlussstromunterbrecher als zusätz-
licher Schutz verwendet wird, muss die-
ser Unterbrecher auslösen, wenn
Fehlerströme DC-Gehalt (pulsierender
DC) auftreten.
Bohrlochdurchmesser:
SQF 0.6, SQ 1.2, SQF 2.5: Min. 76 mm.
SQF 5A, SQF 8A, SQF 14A: Min. 104 mm.
Einbautiefe:
Min.: Die Pumpe muss vollständig in das
Fördermedium eingetaucht werden.
Max.: 150 m unterhalb der statischen
Wassertabelle (15 bar).
Sieb:
Löcher des Siebeinsatzes:
SQF 0.6, SQF 1.2, SQF 2.5: Ø2,3 mm.
SQF 5A: Ø 2,5 mm.
SQF 8A, SQF 14A: 4 mm x 20 mm.
Fördermedien:
pH 5 bis 9. Sandgehalt bis zu 50 g/m
Kennzeichnung:
CE
IO 100 Schaltkasten
Spannung:
Max. 225 VDC, 7 A. Max. 265 VAC, 7 A.
Gehäuseklasse:
IP 55.
Umgebungstemperatur: In Betrieb:
Lagerung:
Kennzeichnung:
CE
IO 101 Schaltkasten
Spannung:
230 VAC -15%/+10%, 50/60 Hz
(internes Relais).
Max.:
Max.:
Gehäuseklasse:
IP 55.
Umgebungstemperatur: In Betrieb:
Lagerung:
Kennzeichnung:
CE
IO 102 Unterbrecherkasten
Spannung:
Max. 225 VDC, 7 A
Max. 265 VAC, 7 A.
Gehäuseklasse:
IP 55.
Umgebungstemperatur: In Betrieb:
Lagerung:
Kennzeichnung:
CE
3
.
-30°C bis
+50°C
-30°C to +60°C.
225 VDC, 7 A
265 VAC, 7 A
-30°C to +50°C
-30 °C to +60°C.
-30°C to +50°C
-30°C to +60°C.
CU 200 Steuergerät
Spannung:
30 - 300 VDC 90 - 240 VAC.
Leistungsaufnahme:
5 W.
Stromstärke:
Max. 130 mA.
Gehäuseklasse:
IP 55.
Umgebungstemperatur: In Betrieb:
Lagerung:
Relative Luftfeuchtigkeit: 95%.
Pumpenkabel:
Max. Länge zwischen CU 200 und
Pumpe: 200 m.
Max. Länge zwischen CU 200 und
Schwimmerschalter: 100 m.
Vorsicherung:
Max.: 10 A.
Funkstörgrad:
CU 200 stimmt mit EMC Direktive
89/336/EEC überein. Genehmigt laut
Normen EN 55 014 und 55 014-2.
Kennzeichnung:
CE.
Gewicht:
2kg.
GF 43 Solarmodul
Spitzenleistung (Pmax)*: 43 Wp
Garantierte Mindest-
36,7 W
leistung Pmax*:
Spannung (Vmp)*:
141 V
Strom (lmp)*:
0,31 A
Leerlaufspannung
(Voc)*:
196,2 V
Kurzschlussspannung
(lsc)*:
0,42
Min. Bypass-Diode*:
6 A
Min. Vorsicherung*:
15A
Gewicht:
15 kg
Versandvolumen:
0,11 m3 (1,37 m x 0,81 m x 0,10 m)
Umgebungstemperatur: -40°C bis +85°C
* Gilt für Sonnenstrahlung von 1000 W/m
von +25°C

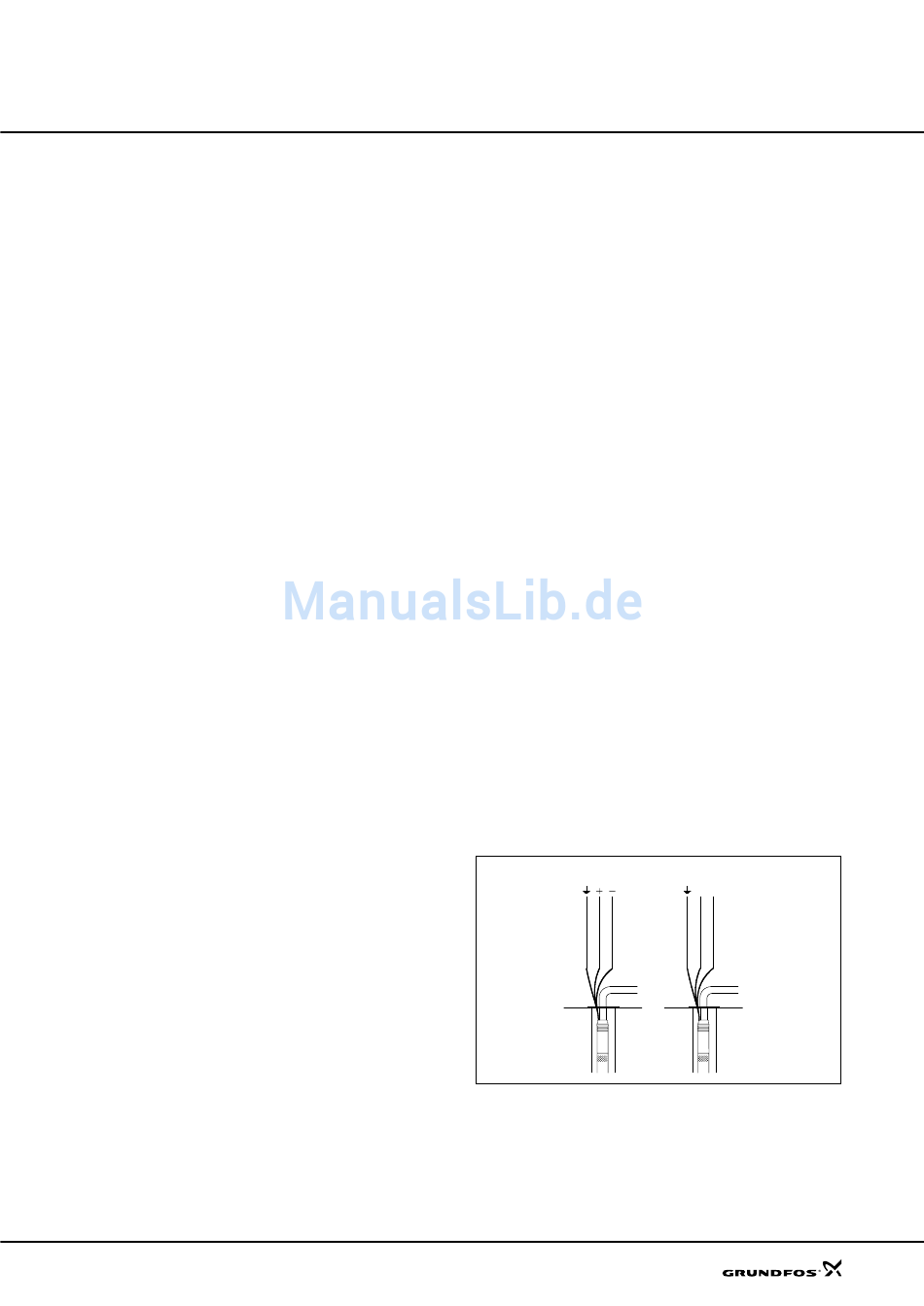

Schaltbild für Pumpe
Der Anschluss des MSF Motors an die Stromversorgung muss laut
untenstehendem Schaltbild erfolgen.
Da die intelligente Motorelektronik beide Anschlussmöglichkeiten
handhaben kann, macht es keinen Unterschied, wie die Drähte "+"
und "-" oder "N" und L" angeschlossen werden.
30 - 300 VDC
Reg. 12/2
SQFlex
-30°C bis +50°C
-30°C bis +60°C.
2
und einer Temperatur
1 x 90 - 240 VAC
N L
