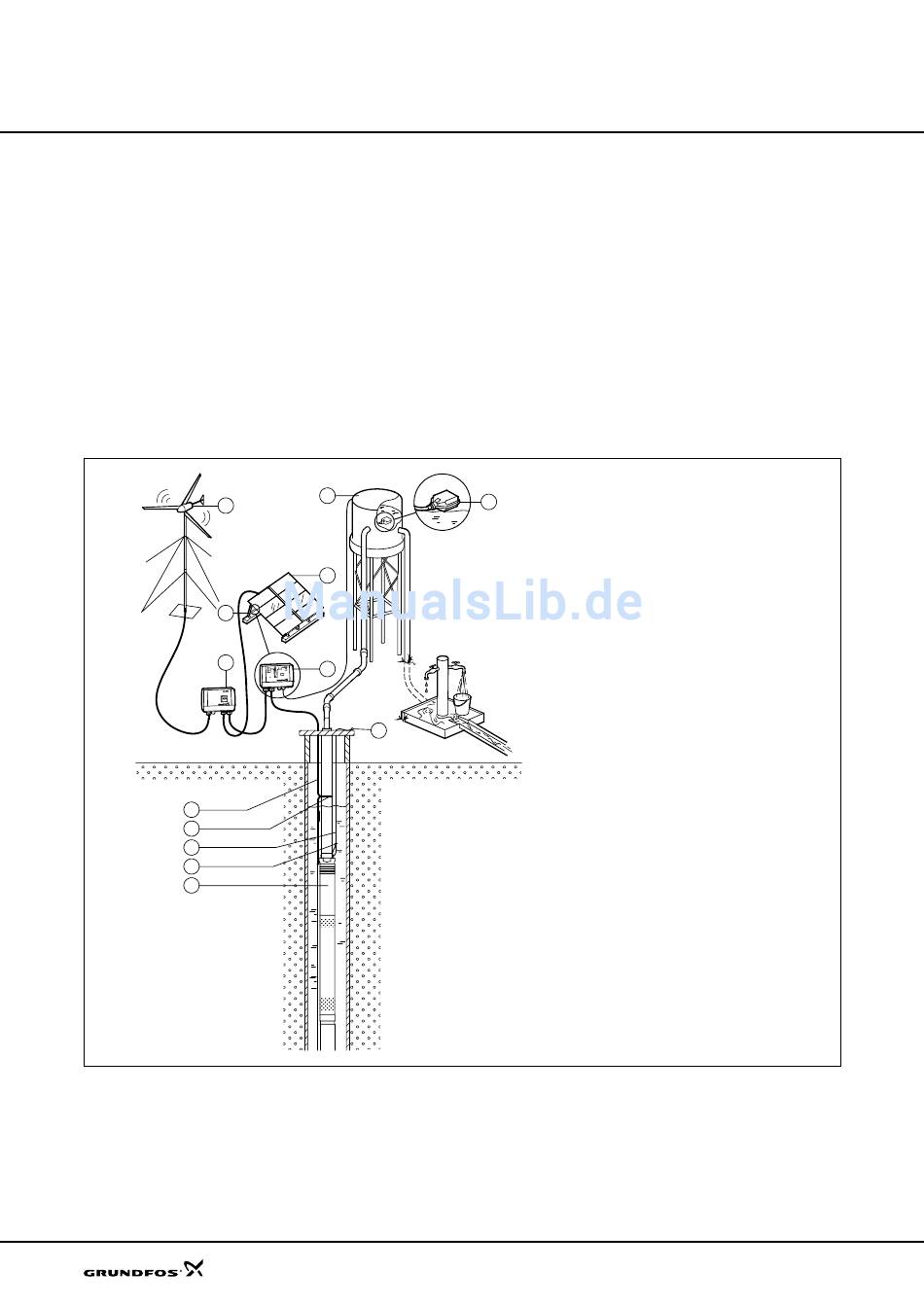

Installationsbeispiele
SQFlex Kombi
mit CU 200 und Schwimmerschalter
Das SQFlex Combi System ermöglicht die Speicherung von Solar-
und Windenergie als Wasser in einem Behälter.
SQFlex Combi Wasserversorgungssysteme mit Wasserbehälter wer-
den verwendet, wo ...
í für kurze Zeiträume Solar- und Windenergie für den Betrieb der
Pumpe unzureichend sind.
í eine Reservewasserquelle benötigt wird.
Da die Turbinengeräuschentwicklung mit der Windgeschwindigkeit
zunimmt, ist eine Installation nahe Wohngegenden nicht empfeh-
lenswert.
Vorteile
Kombiniert mit dem CU 200 wirkt der Schwimmerschalter als
Pumpenabschaltung bei vollem Wasserbehälter.
2
3
4
5
1
14
14
8
6
7
9
11
5
Reg. 12/2
SQ Flex Solar
Das CU 200 bietet die Anzeige von...
í Voller Wasserbehälter (Schwimmerschalter aktiviert)
í Pumpenbetrieb
í Leistungsaufnahme
Das CU 200 gibt Betriebsstop an, bei:
í Trockenlauf
í Wartung (siehe Seite16)
í Unzureichender Stromversorgung
Zusätzliche Systemmerkmale:
í Leichte Installation
í Nur minimale und leichte Installation erforderlich
Der IO 102 Unterbrecherkasten ermöglicht die Unterbrechung der
Stromversorgung im System und das Herunterfahren der Wind-
turbine, wenn:
í keine Wasserversorgung benötigt wird.
í das System gewartet wird.
15
1
SQF Pumpe
2
Kabel
3
Kabelbinder
4
Nirostahlseil
5
Niroseilklemmen
6
Solarzellen
7
Halterung
8
Windturbine
9
IO 102 Unterbrecherkasten
1 1
CU 200 Steuergerät
14
Wasserbehälter
15
Schwimmerschalter
Hinweis: Für die Anzahl der erforder-
lichen Solarmodule bitte das
Auslegungswerkzeug konsultieren.
SQFlex
