Allgemein
Fördermedien
Die SQF Pumpen sind für dünnflüssige, saubere, nicht-aggressive,
explosionssichere Flüssigkeiten ausgelegt, ohne Feststoffe oder
langfasrige Partikel größer als Sandkörner.
Sandgehalt:
max. 50 g/m3.
Ein höherer Sandgehalt reduziert die Pumpenlebensdauer aufgrund
von Verschleiß.
pH:
5-9
Flüssigkeitstemperatur:
0°C bis 40°C
Die Pumpe kann bei freier Konvektion ( ~ 0 m/s) bei max. +40°C
betrieben werden.
Typenschlüssel
Typenschlüssel für Exzenterschneckenpumpen
Beispiel
Baureihe
Nennströmung bei 3000 U/min [m
Anzahl der Stufen
Typenschlüssel für Kreiselpumpen
Beispiel
Baureihe
Nennströmung bei 3000 U/min [m
und Pumpengeneration
Anzahl der Stufen

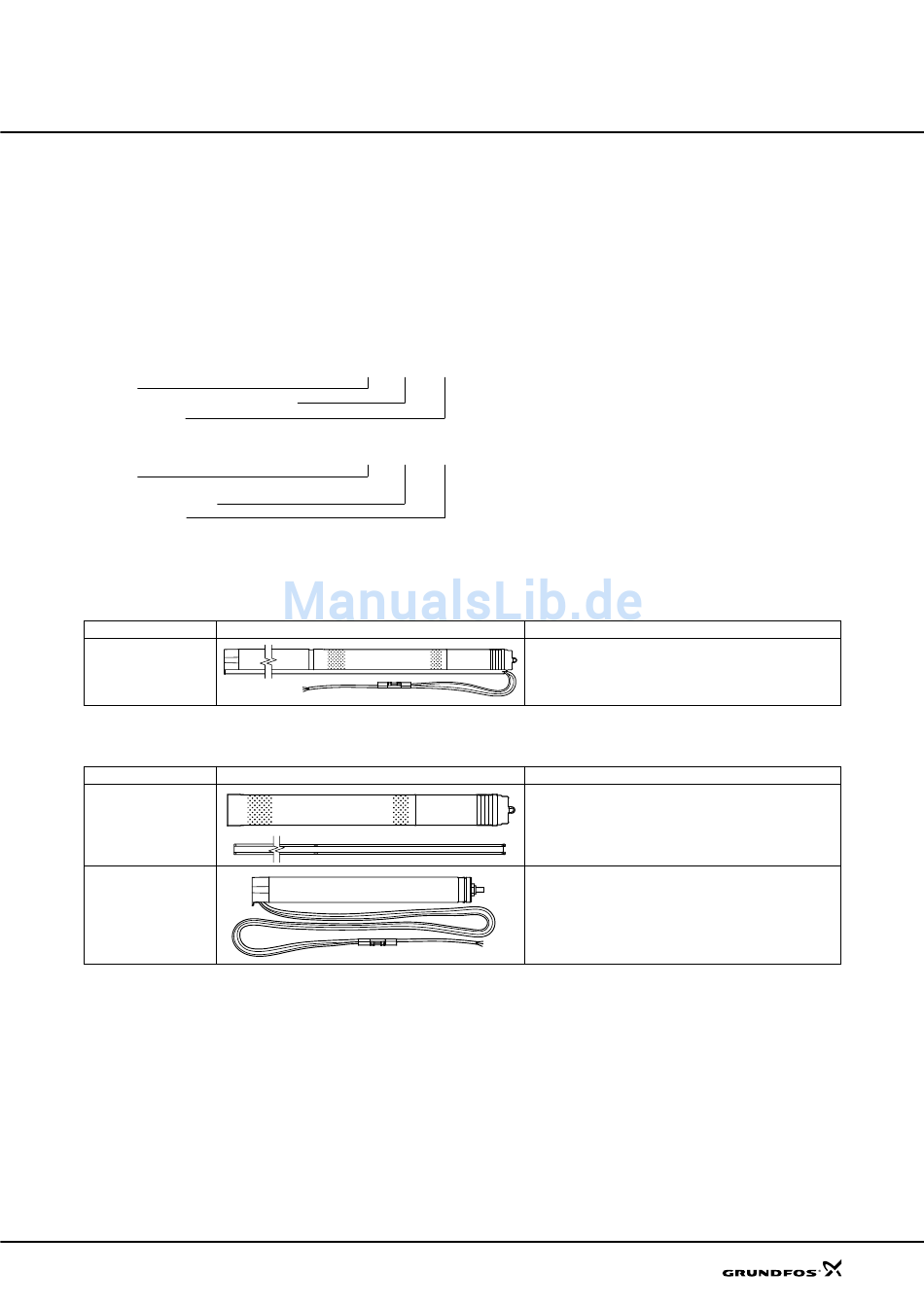

Pumpenübersicht
Die SQF Pumpe steht als vollständige Einheit sowie als flexibles
Konzept zur Verfügung.
Element
Zeichnung
SQF Pumpe vollständig
Flexibles Konzept
Flexibles Konzept bedeutet, dass Pumpe und Motor separat bestellt
werden können.
Element
Zeichnung
Pumpe ohne Motor
Motor ohne Pumpe
SQF
1.2
-2
3
/h]
SQF
5A
-3
3
/h]
Kurvenbedingungen
Der SQFlex Solarleistungsbereich auf Seite 3 basiert auf folgenden
Angaben:
í Sonnenstrahlung auf eine geneigte Oberfläche
í HT = 6 kWh/m
2
pro Tag
í 20° Neigungswinkel
í Umgebungstemperatur: 30°C
í 20° nördliche Breite
í Solarzellenspannung: 120 VDC.
Der SQFlex Windleistungsbereich auf Seite 3 basiert auf folgenden
Angaben:
í Durchschnittliche Windgeschwindigkeit
í Kalkulationen laut Weibull's Faktor k = 2
í Dauerbetrieb über 24 Stunden.
Die Leistungstabellen auf den Seiten 19 - 21 basieren auf folgenden
Richtlinien:
í Alle Kurven geben Mittelwerte an.
í Die Kurven dürfen nicht als Garantiekurven verwendet werden.
í Typische Abweichung: +/-15%.
í Die Messungen wurden bei einer Wassertemperatur von 20°C
durchgeführt.
í Die Kurven gelten für eine kinematische Viskosität von 1 mm
(1 cSt). Sollte die Pumpe für Flüssigkeiten mit einer höheren
Viskosität als Wasser verwendet werden, wird die Förderhöhe
reduziert und die Leistungsaufnahme erhöht.
í Die Leistungskurven beinhalten Einlass- und Ventilverluste der
tatsächlichen Geschwindigkeit.
í Versorgung zur Pumpe: 120 VDC.
Beschreibung
SQF Pumpe vollständig mit:
í Motor
í 2,0 m Kabel mit Niveausensor , Endabdeckung,
Buchse und
í Kabelschutz.
Beschreibung
7 Pumpentypen (Exzenterschnecken- und Kreiselpumpen)
mit Kabelschutz, entsprechend Pumpe angepasst.
Hinweis: Der Kabelschutz für die Kreiselpumpe Typ SQF
5A-3, SQF 5A-6, SQF 8A-3 und SQF 14A-3 ist in
zwei Teile unterteilt. Ein Teil für die Pumpe
und ein Teil für den Motor.
MSF 3 Motor mit 2 m Kabel, Niveausensor,
Endabdeckung und Buchse.
Reg. 12/2
SQFlex
2
/s
5
