So Schließen Sie Die Brauchwasserpumpe An; 7.11.14 So Schließen Sie Den Alarmausgang An; So Schließen Sie Den Ausgang Ein/Aus Für Heizen/Kühlen An; So Schließen Sie Die Stromverbrauch-Digitaleingänge An - Daikin Altherma EHYHBH/X08AA Referenzhandbuch Für Den Monteur

7 Installation
X1M
10
9
X5M
S3S
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.11.13 So schließen Sie die Brauchwasserpumpe
an

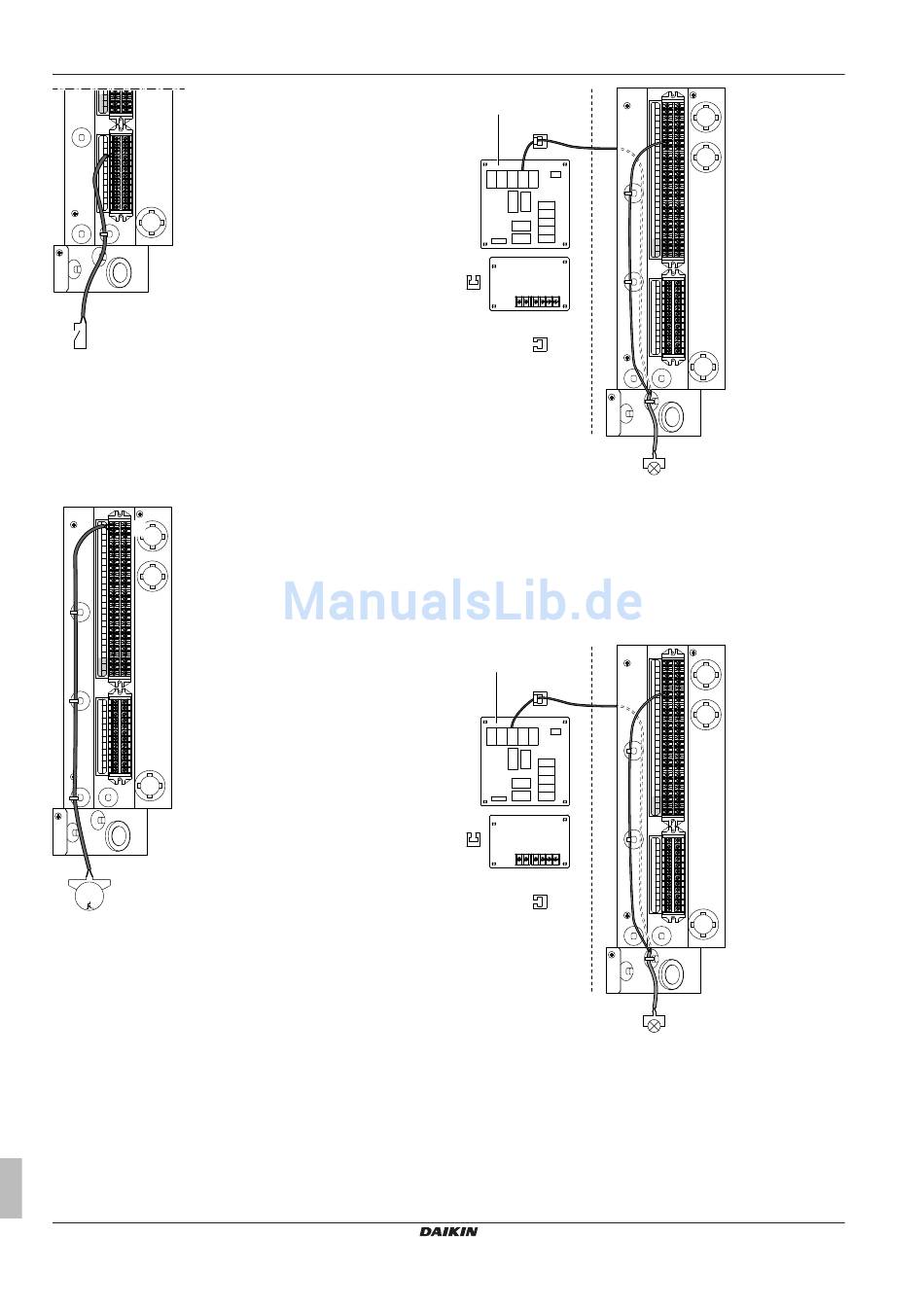

1 Schließen Sie das Kabel der Brauchwasserpumpe an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
34
35
X2M
X1M
X5M
M
M2P 1~
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.11.14 So schließen Sie den Alarmausgang an
1 Schließen Sie das Kabel des Alarmausgangs an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
Referenzhandbuch für den Monteur
46
a
Y1
A4P
A8P
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.11.15 So schließen Sie den Ausgang EIN/AUS
für Heizen/Kühlen an
1 Schließen Sie das Kabel des EIN/AUS-Ausgangs für Heizen/
Kühlen an die entsprechenden Klemmen wie in der Abbildung
unten dargestellt an.
a
Y2
A4P
A8P
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.11.16 So schließen Sie die Stromverbrauch-
Digitaleingänge an
1 Schließen Sie das Kabel der Stromverbrauch-Digitaleingänge
an die entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
28
X2M
X1M
X5M
29
X2M
X1M
X5M
EHYKOMB33AA
