7 Installation
Typischer Ablauf
Die Montage der Außeneinheit umfasst üblicherweise die folgenden
Schritte:
1
Voraussetzungen für die Installation schaffen.
2
Außeneinheit installieren.
3
Sorgen Sie für einen Abfluss.
4
Gegebenenfalls Unterstand und Ablenkplatte installieren, um
die Einheit gegen Schnee und starken Wind zu schützen. Siehe
"Den Ort der Installation vorbereiten" in
Seite 18.
7.3.2
Sicherheitsvorkehrungen bei der Montage
der Außeneinheit
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
7.3.3
Voraussetzungen für die Installation

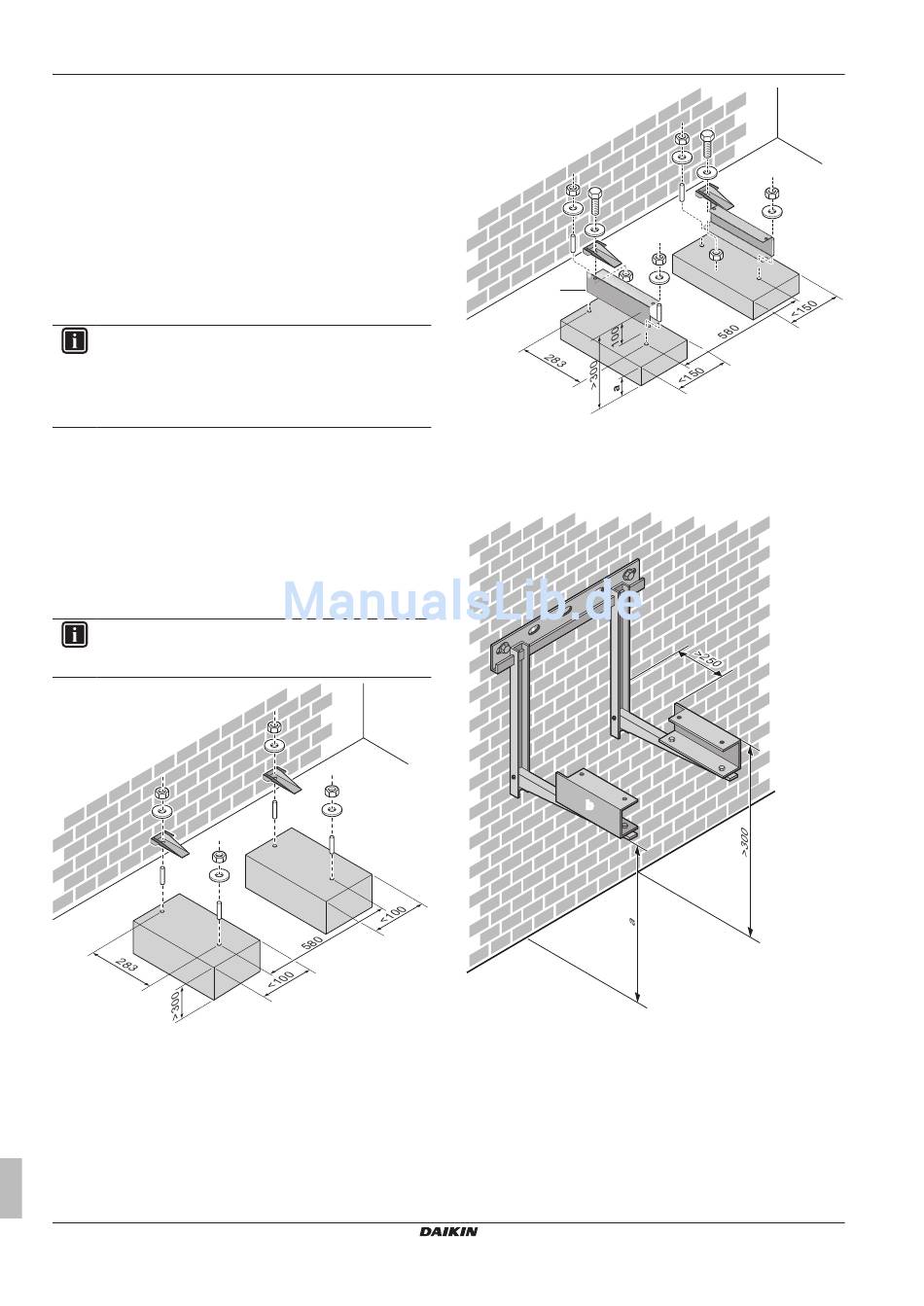

Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes,
um zu gewährleisten, dass das Gerät während des Betriebs keine
Vibrationen oder Geräusche verursacht.
Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher
mithilfe der Fundamentschrauben.
Wenn das Gerät direkt am Boden installiert wird, halten Sie 4 Sätze
mit
M8-
oder
M10-Fundamentschrauben,
Unterlegscheiben bereit (bauseitig zu liefern):
INFORMATION
Die maximale Höhe des oberen hervorstehenden Teils der
Schrauben beträgt 15 mm.
(mm)
Lassen Sie auf alle Fälle mindestens 300 mm Freiraum unter dem
Gerät. Stellen Sie zusätzlich sicher, dass das Gerät mindestens
100 mm über der maximal zu erwartenden Schneehöhe positioniert
ist. In diesem Fall empfiehlt sich die Errichtung eines Untergestells
und die Installation des Options-Kit EKFT008CA auf diesem
Untergestell.
Referenzhandbuch für den Monteur
28
"6 Vorbereitung" auf
(mm)
Wird das Gerät an Halterungen an der Wand montiert, wird zur
Verwendung des optionalen Kits EKFT008CA geraten, um das
Gerät wie folgt zu installieren:
Muttern
und
(mm)
b
a
Maximale Schneefallhöhe
b
Options-Kit EKFT008CA
b
a
Maximale Schneefallhöhe
b
Options-Kit EKFT008CA
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
Daikin Altherma Hybrid-Wärmepumpe
EHYKOMB33AA
4P355634-1C – 2018.06
