▪ Glykol. Aus Sicherheitsgründen darf KEIN Glykol in den
Wasserkreislauf hinzugegeben werden.
▪ Leitungslänge.
Es
wird
zwischen dem Brauchwasserspeicher und dem Heißwasser-
Endpunkt (Dusche, Bad etc.) zu vermeiden, um die Entstehung
von Totpunkten zu verhindern.
▪ Rohrdurchmesser. Wählen Sie den Rohrdurchmesser abhängig
vom benötigten Wasserdurchfluss und dem verfügbaren externen
statischen Druck der Pumpe. Die Kurven für den externen
statischen Druck des Innengeräts finden Sie unter
Daten" auf
Seite 108.
▪ Wasserdurchfluss. Der für den Betrieb des Innengeräts minimal
erforderliche Wasserdurchfluss ist in der folgenden Tabelle
aufgeführt. Dieser Wasserfluss muss unter allen Umständen
gewährleistet sein. Wenn der Wasserfluss geringer ist, stoppt das
Innengerät den Betrieb und zeigt den Fehler 7H an.
Minimal erforderliche Durchflussmenge
Modelle 05
Modelle 08
▪ Bauseitig zu liefernde Komponenten – Wasser. Verwenden Sie
ausschließlich Materialien, die verträglich sind mit im System
verwendetem Wasser und mit den im Innengerät verwendeten
Materialien.
▪ Bauseitig zu liefernde Komponenten – Wasserdruck und -
temperatur. Überprüfen Sie, dass alle Komponenten, die in der
bauseitigen Rohrleitung installiert sind oder werden, dem
Wasserdruck und der Wassertemperatur standhalten können.
▪ Wasserdruck. Der maximale Wasserdruck beträgt 3 bar. Bringen
Sie im Wasserkreislauf geeignete Sicherheitsvorrichtungen an,
um zu gewährleisten, dass der maximale Druck NICHT
überschritten wird.
▪ Wassertemperatur
–
Wärmepumpen-Konvektoren.
Wärmepumpen-Konvektoren
Temperatur des Wassers in den Konvektoren 65°C NICHT
überschreiten. Installieren Sie gegebenenfalls ein thermostatisch
geregeltes Ventil.
▪ Wassertemperatur
–
Unterbodenheizschleifen angeschlossen sind, installieren Sie eine
Mischstation, um zu verhindern, dass zu heißes Wasser in den
Kreislauf der Bodenheizung eintritt.
▪ Wassertemperatur. Alle installierten Rohrleitungen und das
Rohrleitungszubehör (Ventil, Anschlüsse usw.) MÜSSEN den
folgenden Temperaturen standhalten können:
INFORMATION

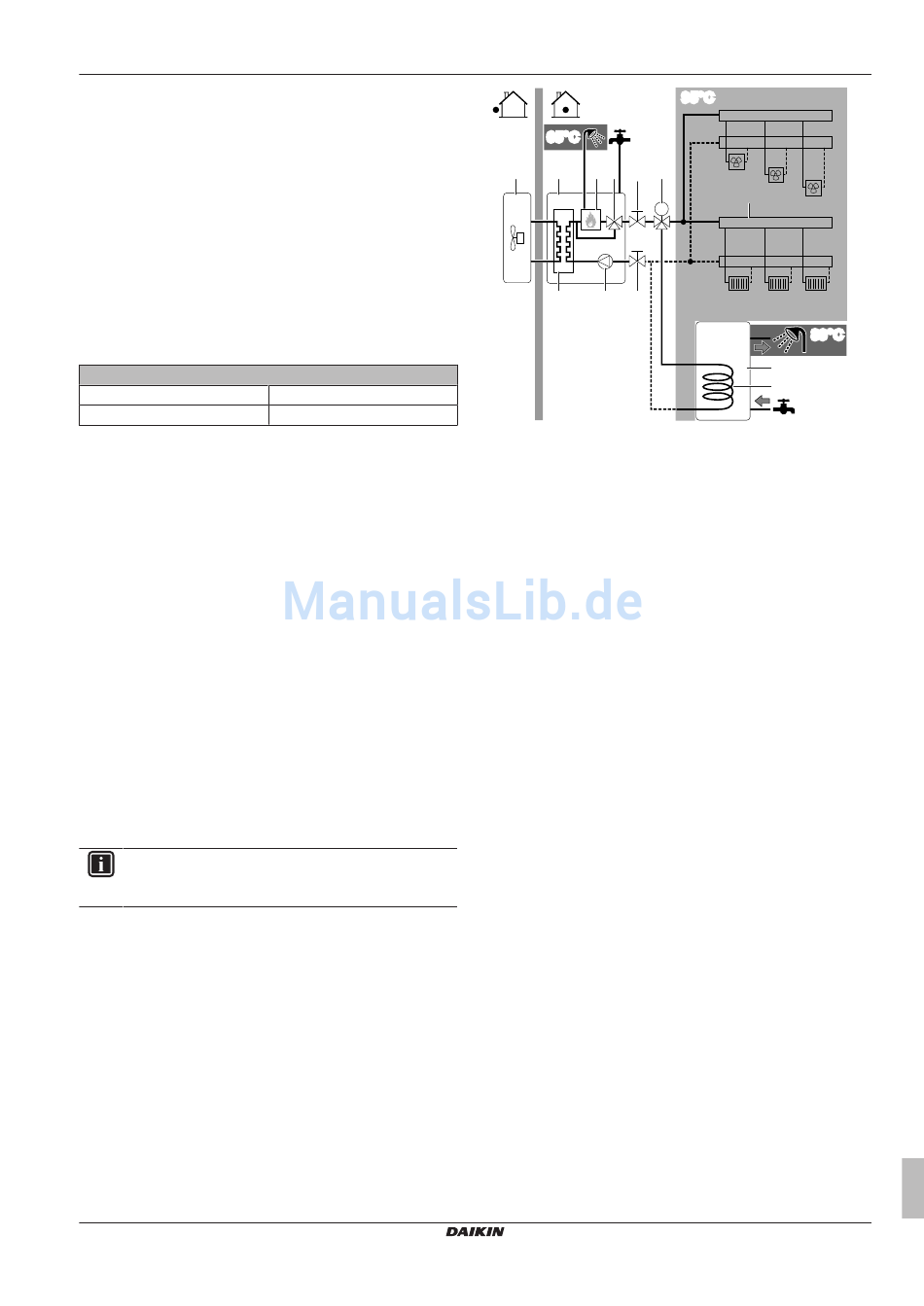

Die folgende Abbildung ist ein Beispiel und entspricht
möglicherweise NICHT Ihrem Systemlayout.
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
EHYKOMB33AA
Daikin Altherma Hybrid-Wärmepumpe
4P355634-1C – 2018.06
empfohlen,
lange
Rohrleitungen
"15 Technische
7 l/min
8 l/min
angeschlossen
sind,
darf
Unterbodenheizschleifen.
65°C
a
b
d e
c
f
a
Außengerät
b
Innengerät
c
Wärmetauscher
d
Kessel
e
Bypass-Ventil
f
Pumpe
g
Absperrventil (bauseitig zu liefern)
h
Motorisiertes 3-Wege-Ventil (im Options-Bausatz)
i
Kollektor
j
Brauchwasserspeicher (optional)
k
Wärmetauscher-Rohrschlange
FCU1...3
Ventilator-Konvektor (optional)
RAD1...3
Radiator (bauseitig zu liefern)
▪ Wasserablauf – niedrige Punkte. Bringen Sie an allen niedrigen
Punkten des Systems Ablaufhähne an, um eine vollständige
Entleerung des Kreislaufs zu ermöglichen.
Falls
▪ Wasserablauf – Druckentlastungsventil. Bringen Sie einen
die
geeigneten Ablauf für das Druckentlastungsventil an, damit kein
Wasser zu Strom führenden Kontakten gelangen kann.
▪ Entlüftungsventile. Bringen Sie an allen hohen Punkten des
Systems
Entlüftungsventile
Falls
Wartungszwecken leicht zugänglich sein. Das Innengerät ist mit
einer
automatischen
Überprüfen Sie, dass das Entlüftungsventil NICHT zu fest
angezogen ist. Es muss möglich sein, dass aus dem
Wasserkreislauf automatisch Luft abgegeben werden kann.
▪ Verzinkte Teile. Auf Keinen Fall im Wasserkreislauf verzinkte
Teile verwenden. Da im internen Wasserkreislauf des Gerätes
Kupferrohre verwendet werden, können diese Teile stark
korrodieren.
▪ Metallrohre nicht aus Messing. Wenn Metallrohre verwendet
werden, die nicht aus Messing sind, isolieren Sie beide
Materialien ordnungsgemäß, so dass diese NICHT in Kontakt
geraten. Dies dient zur Vermeidung galvanischer Korrosion.
▪ Ventil – Trennen der Kreisläufe. Wenn im Wasserkreislauf ein 3-
Wege-Ventil verwendet wird, achten Sie darauf, dass der
Wasserkreislauf
Wasserkreislauf
getrennt sind.
▪ Ventil – Umstellzeit. Wird im Wasserkreislauf ein 2-Wege-Ventil
oder ein 3-Wege-Ventil verwendet, muss die Ventil-Umstellzeit
kürzer als 60 Sekunden sein.
▪ Filter. Es wird dringend empfohlen, einen zusätzlichen Filter am
Wasserkreislauf für den Heizbetrieb zu installieren. Insbesondere
für die Entfernung von Metallpartikeln aus den bauseitigen
Rohrleitungen für den Heizbetrieb wird die Nutzung eines Magnet-
oder Zyklonfilters empfohlen, der kleine Partikel entfernen kann.
Kleine Partikel können das Gerät beschädigen und werden NICHT
vom Standardfilter des Heizpumpensystems entfernt.
6 Vorbereitung
95°C
g
h
FCU1
FCU2
i
M
g
RAD1 RAD2 RAD3
j
k
an.
Diese
Entlüftungsvorrichtung
für
die
Brauchwasserbereitung
der
Bodenheizung
vollständig
Referenzhandbuch für den Monteur
FCU3
89°C
müssen
zu
ausgestattet.
und
der
voneinander
21
