Busch-iDock
8218 U
Pos: 7 /35x28/35 Mehrsprachig/Art und Sprache der Doku/Bedienungsanleitung/Bedienungsanleitung spa-grc-cze-pol @ 9\mod_1267600480971_1.doc @ 51762 @
Manual de instrucciones
SPA
Lea esta hoja atentamente y guárdela bien
Οδηγίες χειρισµού
GRC
∆ιαβάστε προσεκτικά και φυλάξτε τις οδηγίες
Návod k pouzití
CZE
Peclive precíst a uschovat
Instrukcja obsługi
POL
Proszę dokładnie przeczytać i zachować
Pos: 8 /35x28/35 Mehrsprachig/Sicherheitshinweise/Sicherheitshinweise 230V/Sicherheitshinweise 230V spa-grc-cze-pol @ 9\mod_1267600715685_1.doc @ 51767 @
Instrucciones de seguridad
Υποδείξεις ασφαλείας
Οι εργασίες στο δίκτυο 230V
¡Los trabajos en la red de 230 V
habrán de ejecutarse,
επιτρέπεται να πραγµατοποιούνται
exclusivamente, por técnicos
µόνο από τεχνικό προσωπικό! Πριν
cualificados! ¡Desconecte la
τη συναρµολόγηση και
tensión de red, antes de
αποσυναρµολόγηση διακόψτε την
proceder al montaje o
τάση!
desmontaje!
Εάν δεν τηρηθούν οι υποδείξεις
¡Sírvase observar las
εγκατάστασης και χειρισµού είναι
instrucciones de instalación y
πιθανόν να προκληθεί πυρκαγιά και
manejo, para impedir incendios
να προκύψουν περαιτέρω κίνδυνοι!
u otros peligros!
Pos: 9 /35x28/35 Mehrsprachig/Inhalt/xx_Sonder-Dokumentationen/8218 U/8218 U BJE spa-grc-cze-pol @ 15\mod_1288952715723_1.doc @ 96527 @
Para el manejo y control de los
Ελέγχετε/χειρίζεστε τις συσκευές
aparatos iPod/iPhone debe
iPod/iPhone αποκλειστικά µέσω του
utilizarse el telemando APPLE
τηλεχειριστηρίου APPLE REMOTE.
REMOTE.
El aparato se introduce
Η συσκευή τοποθετείται κάθετα στη
verticalmente en la base de carga.
θήκη φόρτισης.
Según las diversas generaciones
Ανάλογα µε τις γενιές των
iPod/Phone, pueden existir
iPod/iPhone είναι δυνατοί
limitaciones funcionales.
λειτουργικοί περιορισµοί.
Otras fuentes audio sólo pueden
Οι άλλες ακουστικές πηγές µπορούν
conectarse mediante un cable
να συνδεθούν για την
separado con jack estereofónico
αναπαραγωγή µόνο µέσω ενός
de 3,5 mm (Line out) y deben
ξεχωριστού καλωδίου µε
conectarse al conector hembra
βυσµατούµενο σύνδεσµο 3,5 mm
(Line in) en la parte lateral. Las
(Line out) στη πλευρική υποδοχή
funciones deben ajustarse
(Line in). Οι λειτουργίες πρέπει να
directamente en el aparato
ρυθµιστούν στη συνδεδεµένη
conectado (en función del
συσκευή ανάλογα µε τον
producto utilizado).
κατασκευαστή.
Consulte el folleto adjunto sobre
Για περισσότερες πληροφορίες
las indicaciones que hay que
σχετικά µε υποδείξεις που πρέπει
tomar en cuenta de los
να ληφθούν υπόψη για τις συσκευές
dispositivos Apple.
Apple, συµβουλευτείτε το πρόσθετο,
συνηµµένο φυλλάδιο πληροφοριών.
Datos técnicos
Τεχνικά στοιχεία
Tensión de red:
Τάση ηλεκτρικού δικτύου:
Entrada Line in:
Γραµµή στην είσοδο:
(Jack estereofónico de)
(Βύσµα στέρεο)
Impedancia de entrada:
Σύνθετηαντίσταση εισόδου:
Nivel de entrada:
Στάθµη εισόδου:
Tensión de salida AudioBus:
Τάση εξόδου Audio-Bus:
Modo de protección:
Βαθµός προστασίας:
Función
Λειτουργία
El Busch iDock es, al mismo tiempo,
Το Busch iDock είναι µια συσκευή
un aparato reproductor, aparato de
αναπαραγωγής/εναπόθεσης και
soporte y cargador para los aparatos
φορτιστής µπαταριών για συσκευές
iPod /iPhone.
iPod /iPhone.
Si está enchufado y activado un
Στη βυσµατωµένη και
aparato de Apple, el enchufe hembra
ενεργοποιηµένη συσκευή Apple η
de 3,5 mm está desactivado.
υποδοχή 3,5 mm είναι ανενεργός.
Además, la radio digital empotrable
Στο ψηφιακό ραδιόφωνο UP Busch
8215 U de Busch se puede
8215 U από την έκδοση λογισµικού
mandar/telemandar a través del
2.0 µπορεί να λάβει χώρα ο χειρισµός
módulo 8218 U (a partir de la versión
/ τηλεχειρισµός επιπλέον µέσω του
de software 2.0).
8218 U.
Bezpecnostní pokyny
Wskazówki odnośnie
bezpieczeństwa
Práce v síti 230 V smí
Prace w sieci pod napięciem 230V
provádet pouze elektrikár!
mogą zostać wykonywane jedynie
Pred montází, demontází
przez fachowców - elektryków. Przed
vypnout sítové napetí!
montażem i demontażem odłączyć
napięcie sieciowe!
Nedodrzování pokynu k
instalaci a obsluze muze mít
Skutkiem niedostosowania się do
za následek pozár a jiná
instrukcji instalacyjnych i obsługi
nebezpecí!
mogą być pożary i inne zagrożenia!
Ovládejte/obsluhujte přístroje
Do sterowania/obsługi urządzeń
iPod/iPhone výhradně přes
iPod/iPhone należy stosować
dálkové ovládání APLE
wyłącznie pilot APPLE REMOTE.
REMOTE.
Přístroj musí být do nabíječky
Urządzenie wstawia się pionowo w
vsazen svisle.
zawieszenie ładowarki.
V závislosti na generaci
Możliwe są funkcjonalne
iPod/iPhone jsou možná
ograniczenia w zależności od
omezení funkcí.
generacji urządzeń iPod/iPhone.
Jiné audio zdroje lze k
Inne źródła audio można w celu
přehrávání připojit jenom přes
odtwarzania podłączać jedynie przy
samostatný kabel s 3,5 mm
pomocy oddzielnego kabla z
svírkovým konektorek (Line
wtykiem jack 3,5 mm (line out) do
out) k boční zdířce (Line in).
gniazdka, znajdującego się na
Funkce na připojeném
stronie bocznej (line in). Funkcje
přístroji je nutné nastavit v
należy nastawić w zależności od
závislosti na výrobci.
producenta na podłączonym
urządzeniu.
Se zřetelem na upozornění,
Nawiązując do wskazówek, które
na něž je nutné dbát při
należy uwzględnić przy
použití přístrojů Apple,
urządzeniach Apple, odsyłamy do
odkazujeme na samostatný
załączonej odrębnie ulotki ze
přiložený lístek obsahující
wskazówkami.
upozornění.
Technické údaje
Parametry techniczne
Síťové napětí:
Napięcie sieciowe:
Line-in vstup:
Wejście line in:
(konektor)
(Wtyk stereo)
Vstupní impedance:
Impedancja wejściowa:
Vstupní úroveň:
Poziom na wejściu:
Výstupní napětí
Napięcie wyjściowe
audiosběrnice:
magistrala audio - bus:
Ochranná třída:
Rodzaj zabezpieczenia:
Funkce
Sposób działania
Busch-iDock je přístroj pro
iDock firmy Busch jest urządzeniem
přehrávání / archivování a
do odtwarzania/odkładania
nabíjení akumulátorů iPod /
iPodów/iPhonów i ładowania ich
iPhone přístrojů.
akumulatorów.
Pokud Apple přístroj připojen a
Przy podłączonym i aktywnym
aktivní není 3,5 mm svírka
urządzeniu firmy Apple gniazdo jack
aktivní.
3,5 mm nie jest aktywne.
Navíc lze Digitální UP-rádio
Istnieje dodatkowo możliwość
8215 U Busch od softwarové
sterowania/sterowania zdalnego
verze 2.0 přes 8218 U ovládat /
podtynkowym radiem cyfrowym Busch
ovládat dálkově.
8215 U od wersji oprogramowania 2.0
za pośrednictwem 8218 U.

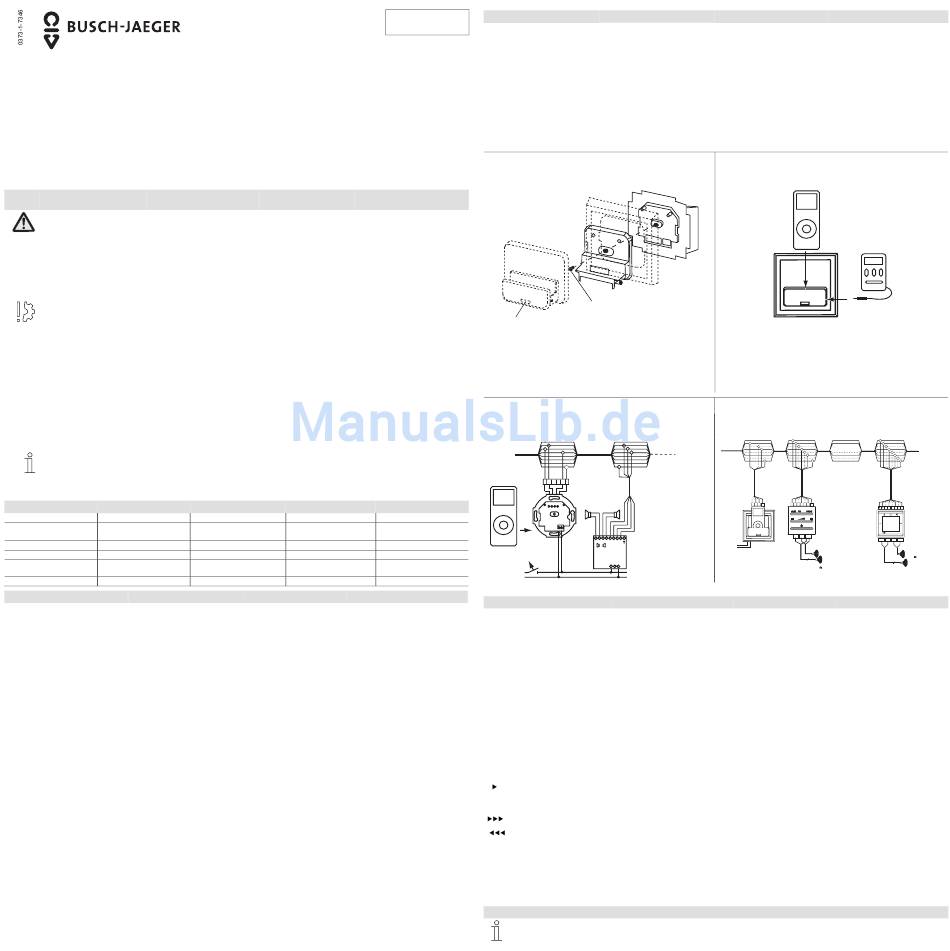

Montaje
0373-1-7346
21.01.2011
El Busch iDock se instala, como se
describe bajo 1. Montaje, con una
placa central y un marco protector.
– Según la aplicación desada,
conecte primero la caja
empotrada con los Busch-
®
AudioWorld
(como se muestra en
la figura 3. o 4).
– A continuación, coloque el marco
protector (por separado) y atornille
la base de carga, con el tornillo
M3 adjunto, a la caja empotrada.
– Por último, coloque la placa
central (por separado) sobre la
base de carga.
1. Montaje con placa central y marco
protector
1. Montáž s centrálním kotoučem a
krycím rámem
A
1
8218 U + 8254-xxx (A) + 2511-XXX / 1721-xxx (B)
* = Tornillo
* = Βίδα
1= LED+IR
1= LED+IR
3. Integración en Busch-Audioworld
con radiorreceptor bajo revoque
3. Integrace v Busch-Audioworld
UP rádiem
2
4 x 2 x 0,8mm
R
-
L
R
A
M P 3
-
R
L D
230 V ~ +/- 10%, 50 Hz
N
L
3,5 mm
> 10 K Ω
<=1 V eff
3 V
ss
L
N
IP 20
A= 8218 U
Control
En los aparatos Busch-Audioworld
reproducción de los datos se realiza a
través del canal 9 (AUX) = 8215 U o canal
1 (AUX) = 8211U / 8214U. Véase al
respecto el manual de uso de los
aparatos correspondientes.
Radio digital empotrable 8215 U de
Busch, a partir de la versión de
software 2.0
La activación del iPod/iPhone se
reconoce automáticamente y el canal
correspondiente se ajusta
automáticamente. También es posible
regular el volumen acústico mediante el
telemando APPLE REMOTE. El
telemando puede utilizarse para mandar
el 8215 U, si el iPod/iPhone no está
enchufado o conectado. Se soportan las
siguientes funciones:
Activación/desactivación
II
pulsación larga - off
pulsación corta - on
Cambio de programa
I
avanzar – hacia la derecha
I
retroceder - hacia la izquierda
Regulación del volumen
acústico
+
-
subir / bajar el volumen
/
Los comandos IR se
confirmarán a través del LED
en la parte anterior de la
base de carga.
Pos: 10 /35x28/35 Mehrsprachig/Service/Service_BJE @ 0\mod277_1.doc @ 1947 @
Service
Busch-Jaeger Elektro GmbH – Ein Unternehmen der ABB-Gruppe, Freisenbergstraße 2, D-58513 Lüdenscheid
Zentraler Vertriebsservice Tel: 0180-5 66 99 00, www.BUSCH-JAEGER.de
=== Ende der Liste für Textmarke Inhalt ===
Τοποθέτηση
Montáž
Το Busch iDock συναρµολογείται,
Busch iDock se instaluje podle
όπως περιγράφεται στην ενότητα
popisu pod 1. Montáž s centrálním
1. Συναρµολόγηση µε κεντρικό δίσκο
kotoučem a krycím rámem.
και πλαίσιο καλύµµατος.
– Nejprve se připojí podomítková
– Πρώτα συνδέεται το εντοιχιζόµενο
jednotka, v závislosti na použití,
τµήµα, ανάλογα µε τη χρήση, µε
s Busch-AudioWorld
®
το Busch-AudioWorld
, όπως
znázornění pod bodem 3. nebo
φαίνεται στην ενότητα 3. ή 4.
4.
– Κατόπι βιδώνεται η θήκη φόρτισης
– Potom se musí po nasazení
µετά την τοποθέτηση του πλαισίου
krycího rámu sešroubovat
του καλύµµατος (ξεχωριστά) µε τις
zaváděcí miska (samostatná)
συνηµµένες βίδες M3 µε το
pomocí přiloženého MP3 šroubu
εντοιχιζόµενο τµήµα.
s podomítkovou jednotkou.
– Στη συνέχεια τοποθετείται ο
– Na závěr se nasadí centrální
κεντρικός δίσκος (ξεχωριστά)
kotouč (samostatný) na zaváděcí
πάνω στη θήκη φόρτισης.
misku.
1. Συναρµολόγηση µε κεντρικό δίσκο
2. Uso con Dock Connector o
και πλαίσιο καλύµµατος
reproductor MP3
1. Montaż z tarczą centralną i ramą
2. Použití s dokovacím konektorem
osłony
nebo přehrávačem MP3
B
*
A = Dock Connector
(interfaz Apple)
* = šroub
* = śruba
B = Reproductor MP3, 3,5 mm, line
in/out externo
1= světelná
1= LED+IR
dioda+IR
(podczerwień)
A = konektor pro periferní zařízení
(rozhraní Apple)
B = přehrávač MP3 3,5 mm externí
line in/out
®
3. Ενσωµάτωση στο Busch-
4. Integración en Busch-Audioworld
®
Audioworld
µε ραδιόφωνο UP
®
s
3. Integracja w system Busch-
4. Integrace v Busch-Audioworld
®
Audioworld
wraz z radiem
podtynkowym
4 x 2 x 0,8 mm
2
R
L
L
Audio Bus
D
D
D
-
L+ L- R- R+
D
R L
GND
230 V~
B
L
1
N
B= 8215 U
Χειρισµός
Obsluha
®
-, la
Μια αναπαραγωγή στις συσκευές
Přehrávky probíhají u přístrojů
Busch-Audioworld
®
- πραγµατοποιείται
Busch-Audioworld
µέσω του AUX (κανάλι 9) = 8215 U ή
(kanál 9) = 8215 U resp. AUX
AUX (κανάλι 1) = 8211U / 8214U.
(kanál 1) = 8211U / 8214U. Viz k
Βλέπε γι' αυτό στις οδηγίες χειρισµού
tomu návod k použití dotyčných
των αντίστοιχων συσκευών.
přístrojů.
Ψηφιακό ραδιόφωνο UP Busch 8215
Digitální UP-rádio 8215 U
U από έκδοση λογισµικού 2.0
Busch od softwarové verze 2.0
Μια ενεργοποίηση του iPod/iPhone
Aktivace iPod/iPhone je
αναγνωρίζεται αυτόµατα και ρυθµίζεται
automaticky rozpoznána a
το αντίστοιχο κανάλι. Η ρύθµιση της
příslušný kanál se automaticky
έντασης του ήχου είναι επίσης δυνατή
nastaví. Hlasitost lze regulovat
µέσω του τηλεχειριστηρίου APPLE
také přes dálkové ovládání
REMOTE. Το τηλεχειριστήριο µπορεί
APPLE REMOTE. Pokud není
να χρησιµοποιηθεί σε περίπτωση µη
iPod/iPhone připojen nebo je
βυσµατωµένου ή απενεργοποιηµένου
vypnut, je možné používat
iPod/iPhone για το χειρισµό του 8215
dálkové ovládání k ovládání
U. Οι ακόλουθες λειτουργίες είναι
8215 U. Jsou možné následující
δυνατές:
funkce:
Ενεργοποίηση/απενεργοποίηση
Zapnout/vypnout
(On/Off)
παρατεταµένα – Off
dlouho - zapnout
σύντοµα – On
krátce - zapnout
Αλλαγή προγράµµατος
Změna programu
δεξιά – µπροστά
vpravo - dopředu
αριστερά – πίσω
vlevo - zpátky
Ρύθµιση της έντασης του ήχου
Regulace hlasitosti
δυνατότερα / ασθενέστερα
hlasitěji / tišeji
Η επιβεβαίωση των εντολών
Potvrzení IR povelů je
υπερύθρων (IR) πραγµατοποιείται µέσω
indikováno světelnou diodou na
της φωτοδιόδου (LED) στην µπροστινή
přední straně nabíječky.
πλευρά της θήκης φόρτισης.
Montaż
Urządzenie o nazwie iDoch firmy
Busch montuje się w sposób opisany
pod 1. Montaż z tarczą centralną i
ramą osłony.
– Wpierw należy podłączyć wkład
®
podle
podtynkowy w zależności od rodzaju
zastosowania do układu Busch-
®
AudioWorld
w sposób
przedstawiony pod 3. lub 4.
– Po tym fakcie zawieszenie ładowarki
zostaje po nasadzeniu ramy osłony
(oddzielnie) połączone z wkładem
podtynkowym przy pomocy
załączonej śruby M3.
– Następnie należy nałożyć tarczę
centralną (oddzielnie) na
zawieszenie ładowarki.
2. Χρήση µε Dock Connector ή MP3
player
2. Zastosowanie ze złączem
dokującym lub odtwarzaczem MP3
A
B
A = Dock Connector
(∆ιεπαφή Apple)
B = MP3-Player 3,5 mm εξωτερική
γραµµή in/out
A = Dock Connector
(interfejs Apple)
B = odtwarzacz MP3 3,5mm
zewnętrzny line in/out
®
4. Ενσωµάτωση στο Busch-
®
Audioworld
®
4. Integracja w system Busch-
®
AudioWorld
+
+
-
-
-
R1
R1
R1
L1
L1
L1
R2
R2
Zentrale
L2
L2
A
D
D
D
D
Trennung der
Trennung der
Leitungen R1 & L1
Leitungen R1 & L1
-
-
R
L
D
+
R1
L1
R2
L2
D
R
L
R
L
A
D
1
1
2
2
PROG
LS+L
LS+R
LS-
LS+L LS-
LS+R
LS-
iDock
2x16
2x0.75 mm²
2x0.75 mm²
2x16
8218 U
8211 U
8214 U
Obsługa
W urządzeniach Busch-Audioworld
®
přes AUX
odtwarzanie odbywa się za przez
AUX (kanał 9) = 8215 U wzgl. AUX
(kanał 1) = 8211U / 8214U. W
zakresie tym należy uwzględnić
informacje w instrukcji obsługi
odpowiednich urządzeń.
Podtynkowe radio cyfrowe Busch
8215 U od wersji
oprogramowania 2.0
Następuje automatyczne
rozpoznanie aktywacji iPoda/iPhona
i ustawienie odpowiedniego kanału.
Głośność można regulować również
za pomocą pilota APPLE REMOTE.
Jeśli iPod/iPhone nie jest
podłączony, pilot można używać do
sterowania 8215 U. Możliwe są
następujące funkcje:
Włączenie/wyłączenie
długo – wyłączenie
krótko – włączenie
Zmiana programu
w prawo – do przodu
w lewo – wstecz
Regulacja głośności
głośniej/ciszej
Proces pokwitowania rozkazów
przekazywanych przez podczerwień
następuje przez diodę LED na czołowej
stronie zawieszenia ładowarki.
®
Werbung
