Montageanleitung / assembly instructions

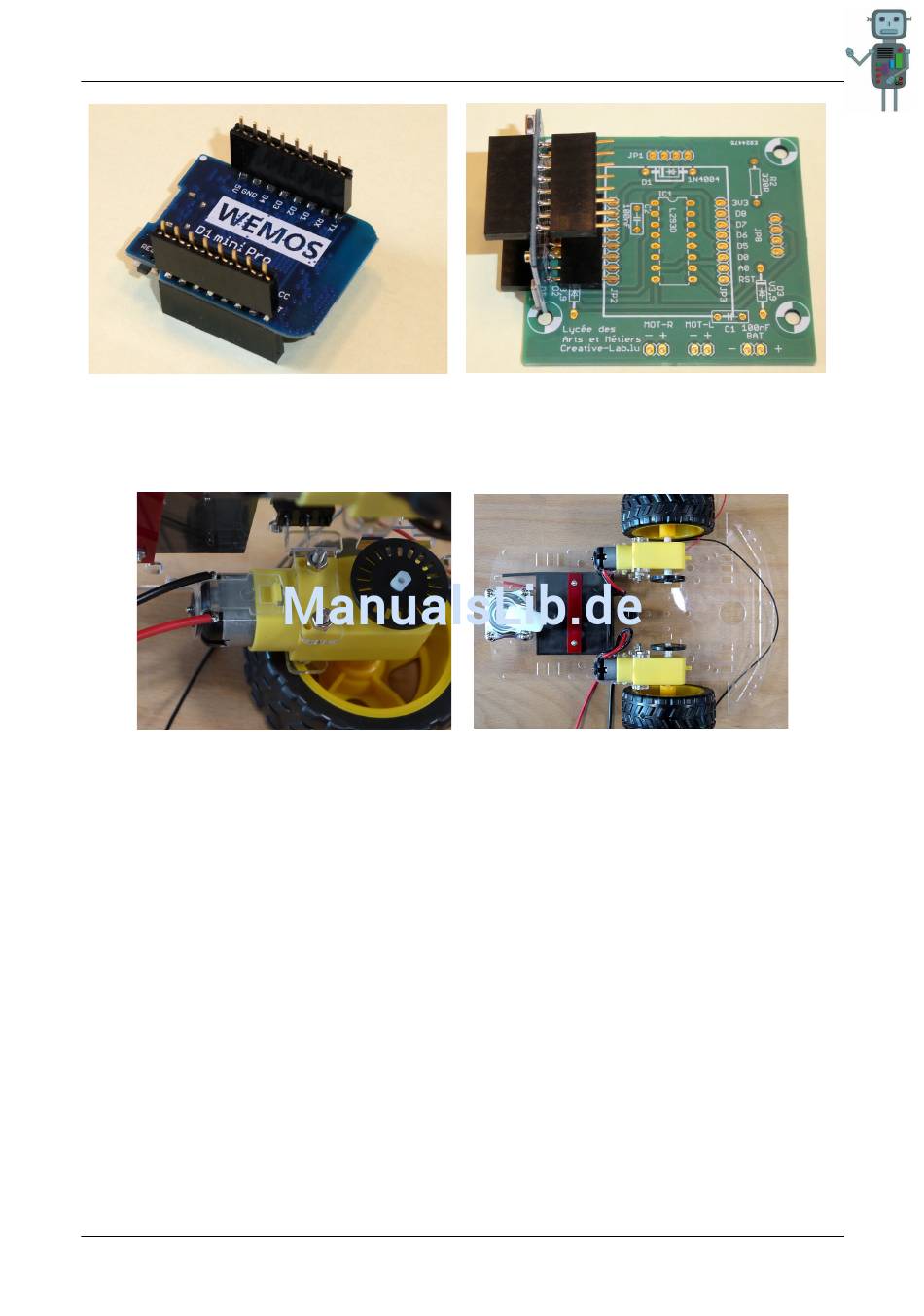

1.4. Motoren anschließen / Connecting the motors
Löte bei jedem Motor ein rotes und ein schwarzes Stück Draht an.
•
Plexiglasplatte hin, rot auf der anderen Seite.
und den Draht, danach lötet man beides zusammen.
[Quizfrage: Wie viel Hände möchte ein Elektroniker eigentlich haben (zumindest beim Löten). Spätestens nach
diesem Schritt weißt du die Antwort]
Solder a red and a black wire to the motor contacts.
plate!
Die Drähte werden durch die Bohrungen links und rechts vom Schalter geführt.
•
The wires pass the holes left and right from the switch.
Die Drähte werden nun mit der Platine verlötet, auf der Seite gegenüber von der Diode. Die
•
4 Lötaugen rechts sind die Motoranschlüsse (links ist die Spannungsversorgung).
die Beschriftung.
The wires are soldered to the PCB.
Am besten verzinnt man zuerst die Kontakte
The black wire is nearest to the acrylic
Pay attention to the markings on the PCB.
Creative Lab
Schwarz zur
Achte auf
Seite 7 von 11
