Montageanleitung / assembly instructions

1. Montageanleitung / Assembly instructions

1.1. Materialliste / Bill of materials

Roboterchassis (Bausatz) / robot car chassis (kit)
•
Mikrocontrollerplatine: Wemos D1 mini pro / microcontroller-board: Wemos D1 mini pro
•
Creative-lab Platine / PCB from creative-lab
•
IC L293D Motortreiber / motor-driver IC L293D
•
IC Fassung 16 polig / IC socket 16-pins
•
Diode 1N4004 oder 1N4007 / diode 1N4004 or 1N4007
•
Roter Plexiglasstreifen 60x10 / red bar 60x10 with 2 holes (washer for the battery holder)
•
2 Schrauben M2*10 mit Muttern / 2 screws M2x10 + nuts
•
2 Schrauben M3*10 mit Abstandshaltern und Muttern / 2 screws M3x10 + nuts + 5mm
•
spacer (to fix the PCB)
4 Batterien AA 1,5V / 4 batteries AA alkaline 1,5V
•
Achtung: Bei den meisten Teilen ist es wichtig, in welche Richtung man sie dreht!
frustrierendes Wieder-Auseinandernehmen zu vermeiden, sollte man jeden Schritt genau überlegen.
Most parts have to be mounted in the right direction.
mounted the right way, so stay concentrated and look twice at the pictures.

1.2. Mechanische Teile montieren

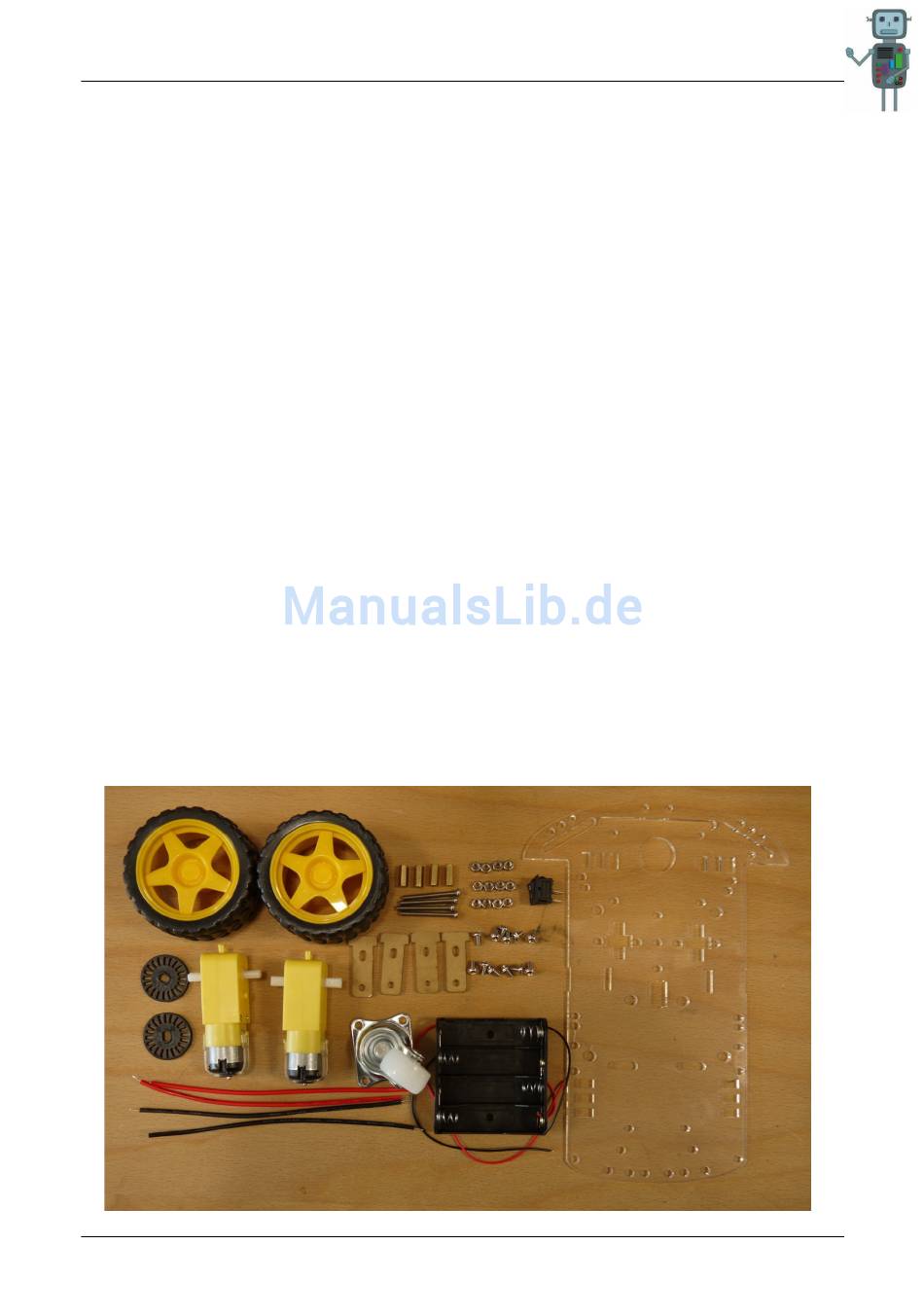

Dein Bausatz sollte diese Teile enthalten (parts from your kit:):
Creative Lab
It is frustrating to unmount parts that are not
Um
