Entferne die Schutzfolie bzw. Papier von den Plexiglasteilen.
•
Remove the protective film or paper from the acrylic glass plates.

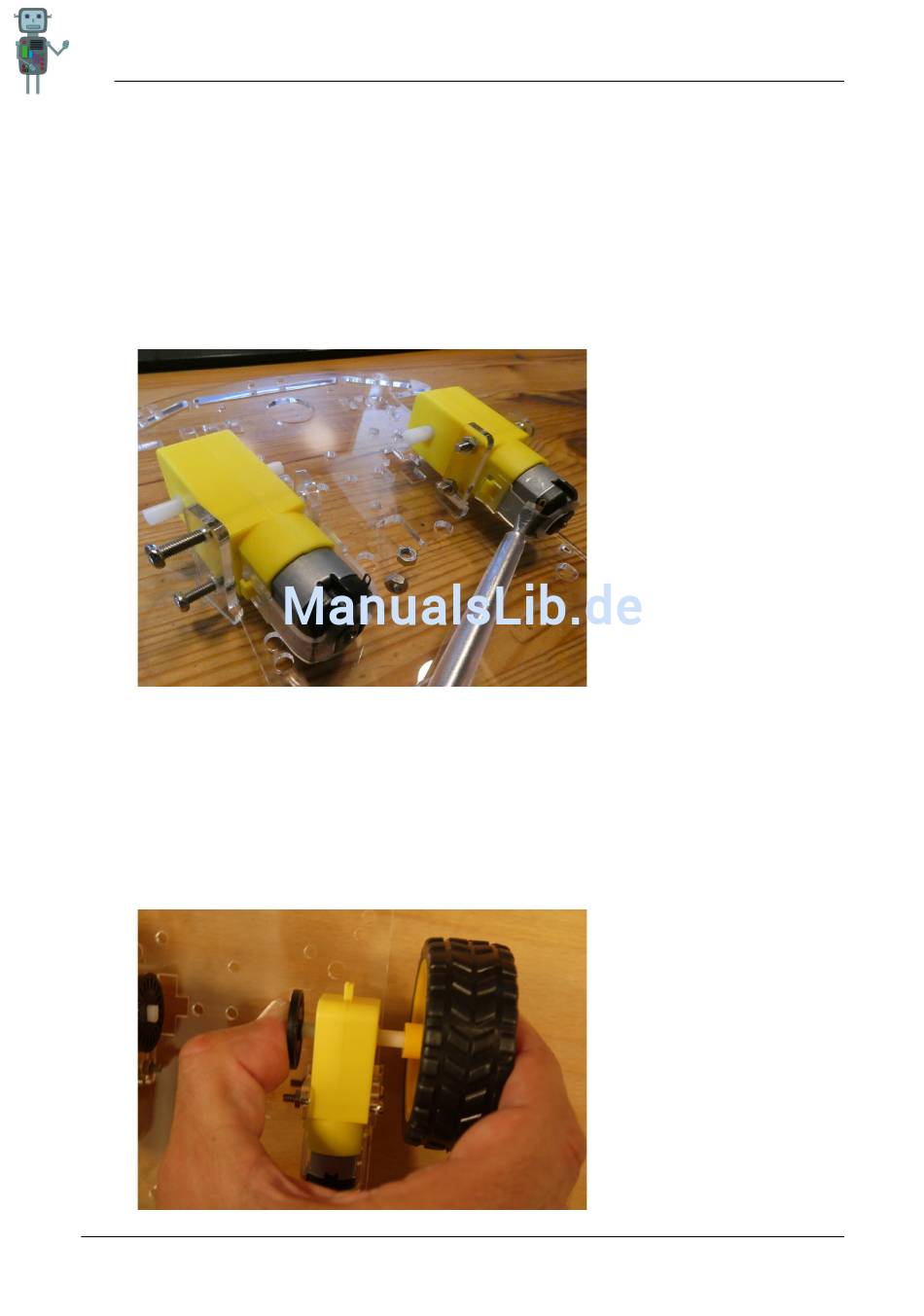

Montiere die Motoren. Du benötigst 4 M3x30 Schrauben und 4 M3 Muttern.
•
Achte darauf, dass die Kontakte beider Motoren (siehe Schraubendreher-Spitze) nach innen
zeigen!
Mount the 2 motors. You need 4 M3x30 screws an 4 M3 nuts.
Pay attention to turn the motor contacts to the insight (see screwdriver tip).
Stecke die Encoderscheiben (schwarze Schlitzscheiben) sowie die Räder auf den Motor.
•
Vorsicht! Die Plexiglashalter brechen leicht ab! Am besten den Motor gut dabei festhalten,
so dass keine Kraft auf die Halterung wirkt.
Fix the wheels and encoder disks.
The acrylic holders can break very easily so be gentle :).
