Quooker COMBI + E Installationsanleitung Seite 7

A
Loch bohren
• ACHTUNG! Das Lochmaß des Nordic Kochend-Wasserhahns ist 32 mm, für
den Fusion 35 mm.
• Die Anleitung zur Bohrung des Loches für den Fusion Hahn finden Sie unter
Schritt 3.
• Der Nordic Kochend-Wasserhahn sollte möglichst in einer Ecke des
Spülbeckens platziert werden.
• ACHTUNG! Der Hahnauslauf muss frei nach oben und unten bewegt werden
können. Befindet sich der Auslauf in seinem niedrigsten Stand, ragt er
etwa 25 cm unter der Platte der Anrichte heraus. Bitte beachten Sie dies
beim Anbringen von Sicherheitsgruppe, Steckern und Ähnlichem.
1 2
3

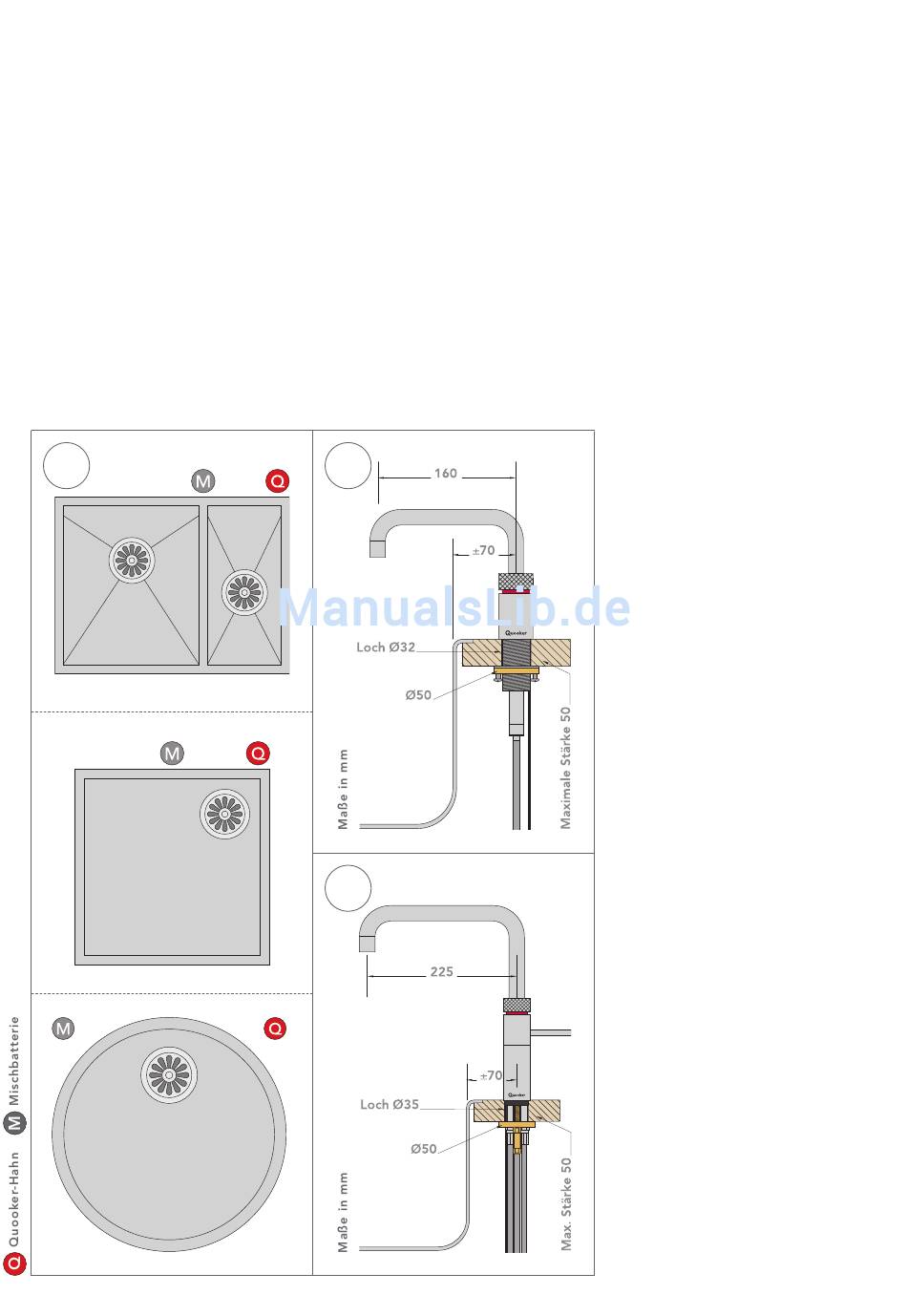

1 Position des
Nordic Hahns
Bestimmen – anhand der
Abmessungen des Waschbeckens und
der Position der Mischbatterie – der
Position des Nordic Kochend-
Wasserhahns.
2 Loch bohren für
den Nordic Hahn
Bohren Sie ein Loch von 32 mm
Durchmesser. Verwenden Sie einen für
dieses Material geeigneten Bohrer.
Berücksichtigen Sie hierbei die
Reichweite des Auslaufs des Nordic
Kochend-Wasserhahns ab des
Mittelpunkts des Wasserhahnloches.
Bei einem Loch von 35 mm Durchmes-
ser oder größer den mitgelieferten
Zentrierring verwenden.
3 Loch bohren für
den Fusion Hahn
Bestimmen Sie die Stelle für den
Fusion Hahn und bohren Sie hier ein
Loch von 35 mm Durchmesser.
Verwenden Sie einen für dieses
Material geeigneten Bohrer.
Berücksichtigen Sie hierbei die
Reichweite des Auslaufs des Fusion
Hahns ab des Mittelpunkts des
Wasserhahnloches.
