Montage Wärme-/Kältezähler
Anlage vor Montage des Wärmezählers
■
gründlich spülen.
Absperrorgane schließen und Einbaustelle
■
druckentlasten.
Vorhandenen Durchflusssensor / Passstück
■
ausbauen.
Nur neues Dichtmaterial verwenden, Dicht-
■
flächen säubern und auf Beschädigung
kontrollieren.
Neuen Durchflusssensor fließrichtungs- und
■
lagerichtig einbauen.
Rechenwerk des Wärmezählers in die ge-
■
wünschte Ableseposition drehen.
Montage Temperaturfühler
Die Montage der Temperaturfühler erfolgt vor-
■
zugsweise symmetrisch direkteintauchend.
Wenn der Rücklauffühler bereits ab Werk im
■
Durchflusssensor montiert ist, darf dieser nicht
entfernt werden. Dies gilt auch für alle Siche-
rungsplomben, welche ab Werk am Gerät an-
gebracht sind.
Die Fühlerkabel sind farblich gekennzeichnet
■
(rot für den Einbau in die Leitung mit hoher
Temperatur, blau für den Einbau in die Leitung
mit tiefer Temperatur).
Die Kabel dürfen nicht geknickt, verlängert
■
oder verkürzt werden!
Die Plombierung der Fühlereinbaustelle am
■
Messgerät darf nicht beschädigt werden.
Ggf. vorhandene Verschlussschraube und
■
Dichtung am Kugelhahn vollständig entfernen.

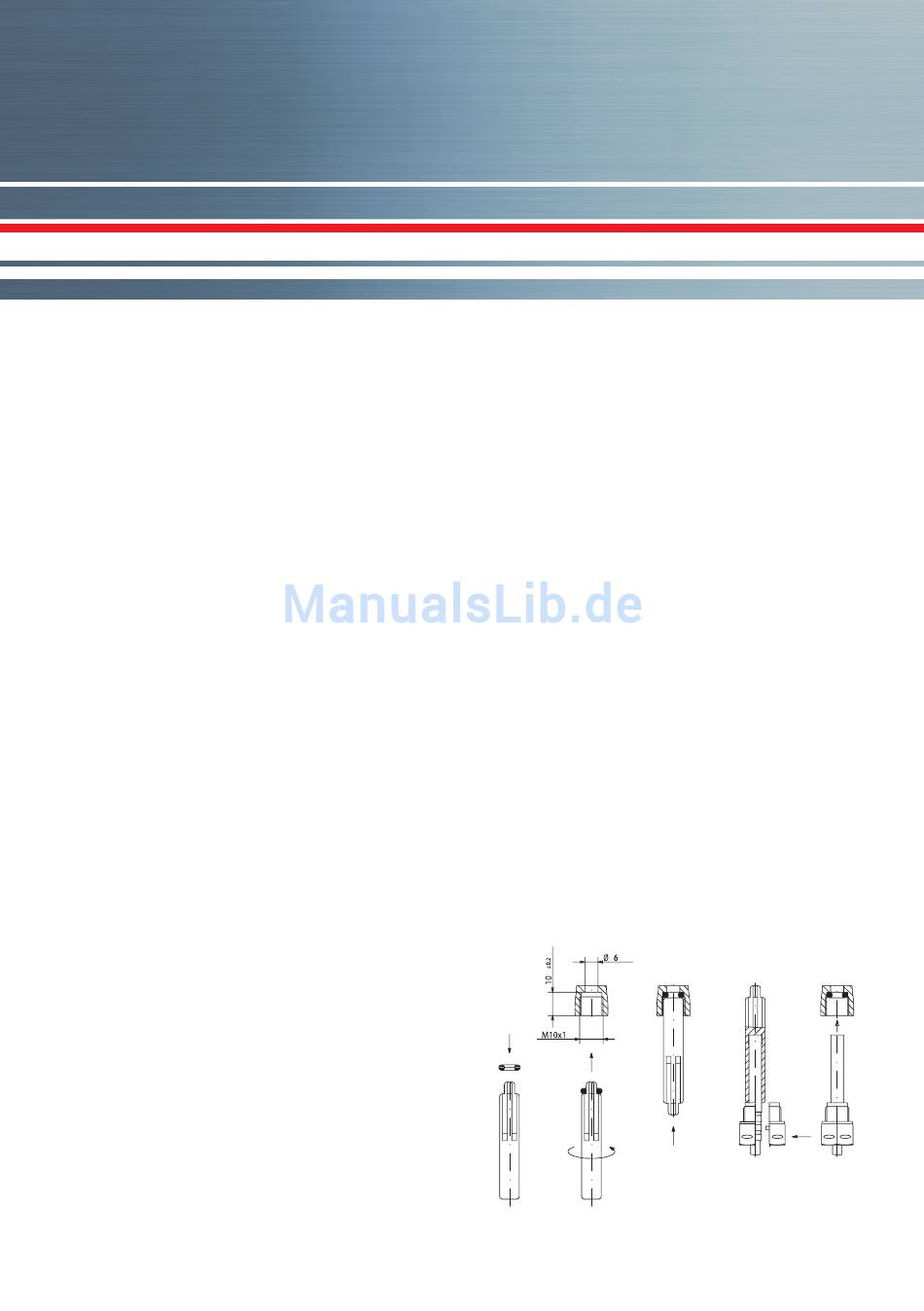

O-Ring auf die Montagehilfe aufstecken
■
(2. O-Ring ist nur als Ersatz gedacht) und
unter leichter Drehbewegung in die Einbaustelle
gemäß DIN EN 1434 einsetzen.
Mit dem anderen Ende der Montagehilfe den
■
O-Ring korrekt positionieren.
Die beiden Hälften der Kunststoffverschrau-
■
bung in die drei Aussparungen (Sicken) des
Fühlers einlegen und zusammendrücken.
Montagehilfe als Positionierhilfe nutzen.
■
Temperaturfühler in die Einbaustelle einsetzen
■
und bis zum Anschlag des Dichtbundes am 12-
Kant handfest anziehen (Anzugsmoment 3-5 Nm).
Die optional im Durchflusssensor integrierte
■
Temperaturfühlereinbaustelle muss mit einer
Benutzersicherung versehen sein.
Temperaturfühler nach dem Einbau mit geeig-
■
neten Benutzersicherungen vor unbefugtem
Herausziehen sichern (im Plombensatz ent-
halten).
Montage DF- Adapter
