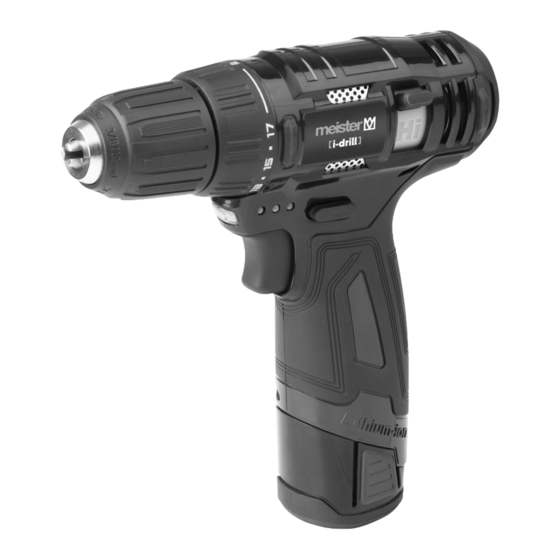

Meister [i-drill] MAS12ib 2.0 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Meister Anleitungen
  4. Akkuschrauber
  5. [i-drill] MAS12ib 2.0
  6. Originalbetriebsanleitung
