Inbetriebnahme
7.1
Hardware
Der Bewegungsmelder muss an eine feste Wand montiert werden, da jede Bewegung des
Gerätes die gleiche Wirkung hat wie eine Wärmebewegung im Erfassungsbereich.
–
Die optimale Funktion des Bewegungsmelders ist dann gewährleistet, wenn die Montage
seitlich zur Gehrichtung durchgeführt ist (tangentiale Annäherung).
–
Da Infrarotstrahlen keine festen Gegenstände durchdringen, ist auf „freie Sicht" des
Bewegungsmelders zu achten.
–
Ein Mindestabstand von 2 m zu direkt einstrahlenden Leuchten muss eingehalten werden.

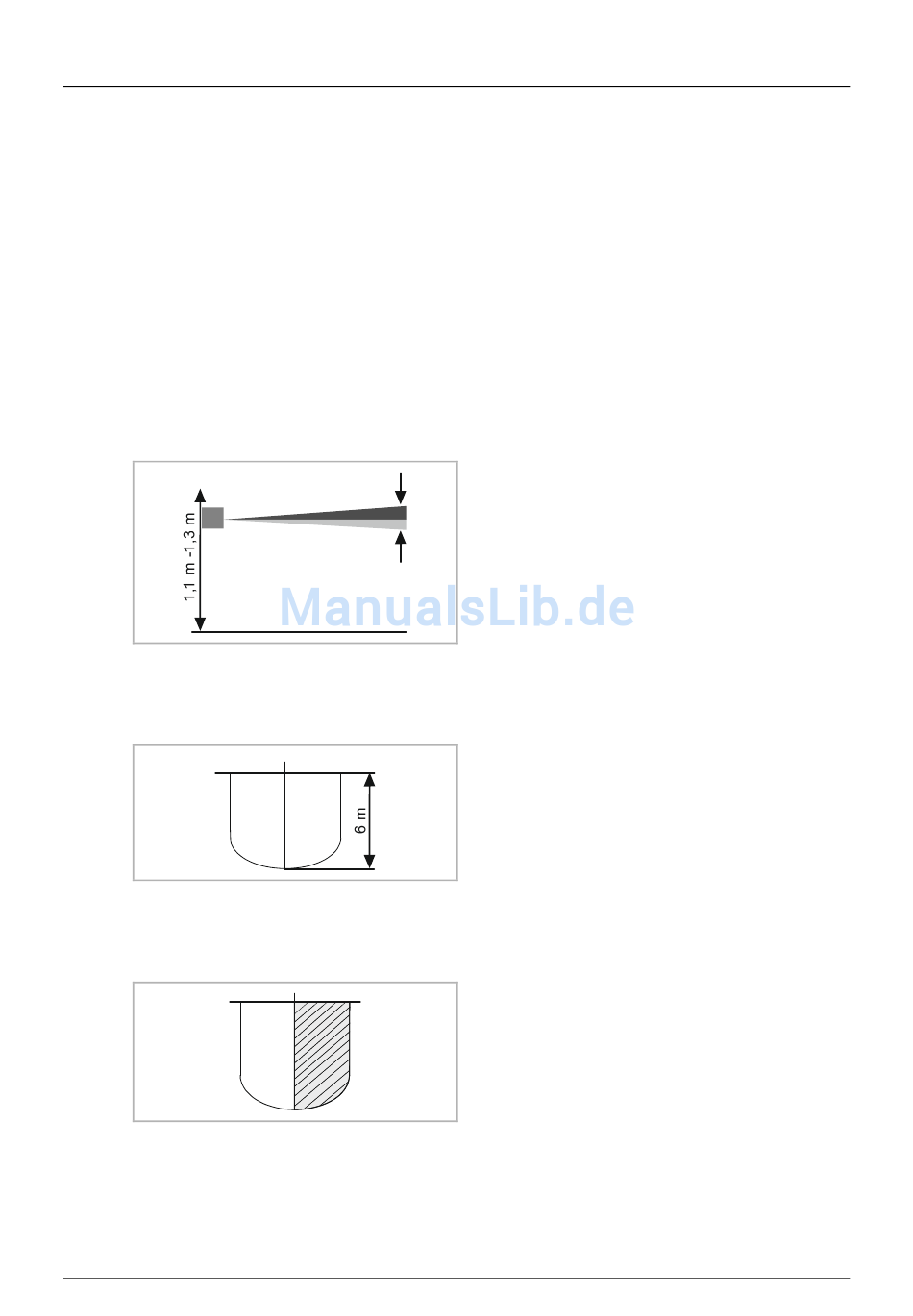

Montagehöhen / Erfassungsebenen
Erfassungsbereich
Erfassungsbereich einengen
Produkthandbuch 2CKA001373B9438
ca. 14˚
ca. 5˚
3 m
3 m
Der Bewegungsmelder besitzt eine Selektlinse, die
■
über Erfassungsebenen von ca. 3° nach oben und ca.
2° nach unten verfügt.
Der Erfassungsbereich beträgt 180°, welcher sich aus
■
zwei ca. 90° großen Segmenten zusammensetzt.
Die Reichweite bei tangentialer / vertikaler
■
Annäherung beträgt mindestens 6 m.
Der Erfassungsbereiches kann über die
■
Parametereinstellung innerhalb der Engineering Tool
Software ETS (Power-Tool) eingeengt werden.
Inbetriebnahme
