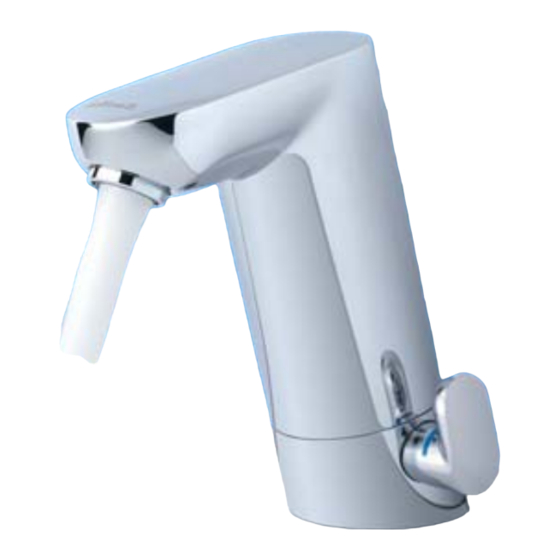

- Seite 1 S E R V I C E A N L E I T U N G Die for tschrittliche Waschtischarmatur...
-
Seite 2: Gültig Für Folgende Santec Armaturen
30 sec. (einstellbar von 30 - 300 sec.) 1.2 Gültig für folgende SanTec Armaturen Berührungslose Hygiene von SanTec bietet höchsten Komfort unter gleichzeitiger Erfüllung höchster Hygienestandards. Um die optimale Funktion sicherzustellen, sind einige Hinweise zu beachten. Diese Serviceanleitung betrifft folgende Produkte:... -
Seite 3: Automatischer Reichweitenabgleich
Durch erneutes Berühren der Armatur während des Dauerlaufes wird dieser abgebrochen und die Automatikfunktion wieder hergestellt. Dauerlauf nur möglich, wenn Schalter 3 auf dem Dip-Switch auf “ON” gestellt ist (siehe Punkt 1.7) Zeiteinstellung siehe Punkt 5 SanTec MAGIC Seite 3... - Seite 4 Keine Hygienespülung Schalter 5 - Funktion Hygiene-Spülzeit Stellung “ON”: Die Hygienespülung (siehe Schalter 4) läuft für 20 sec. Stellung “OFF”: Die Hygienespülung (siehe Schalter 4) läuft für 10 sec. Diese Funktionen können auch beliebig kombiniert werden. SanTec MAGIC Seite 4...
- Seite 5 Schmutzfilter im Rückflussverhinderer (am Eckventil) reinigen - siehe Punkt 10 Magnetventil defekt bzw. verschmutzt Magnetventil reinigen bzw. austauschen - siehe Punkt 8 Rückflussverhinderer defekt Rückflussverhinderer tauschen Spülung unkontrolliert - Selbstaktivierung Selbstaktivierung der Armatur Sifonderdungsset verwenden (Art.Nr. 232 394) SanTec MAGIC Seite 5...
-
Seite 6: Tipps Für Die Fehlersuche
Sie neue Eckventile oder Rückflussverhinderer ein. Geringe Reichweite - Dauerlauf Bei zu geringer Reichweite ist das Sifonerdungsset zu verwenden. Dies dient zur Verstärkung des kapazitiven Feldes und somit zur Erweiterung der Reichweite. Achtung: nur geeignet für metallischen Sifon SanTec MAGIC Seite 6... -
Seite 7: Batterie Tauschen
Fall, wenn die Batterie nicht im Gerät eingesetzt ist (z.B. bei Lagerung). 3.1 Batterie tauschen Sicherungsschraube rückwärts Armaturenoberteil vorsichtig Batterie entnehmen und neue mit Inbusschlüssel SW 2,5 öff- nach oben abziehen. Batterie einsetzen. Polarität nen. Achtung! Wasserzufuhr beliebig. beim Eckventil absperren. SanTec MAGIC Seite 7... -
Seite 8: Netzmodul Tauschen
Erfolgt die Leitungsführung parallel zur Netzleitung, so ist ein Mindestabstand von 10cm einzuhalten. Es ist darauf zu achten, dass beim Einbau der Armatur bzw. beim Elektroniktausch keine Quetschung des Kabels entsteht 4.1 Netzmodul tauschen Steckverbindung zum Elektronikmodul lösen und Netzteil austauschen. SanTec MAGIC Seite 8... -
Seite 9: Geräteeinstellung
Unzulässige Reinigungsmethoden Eine Reinigung mit Sprüh- und Strahlwasser ist ebenso wie eine Reinigung mit Hochdruck- oder Dampfreiniger unzulässig und kann zu einer Beschädigung der Armatur führen. Ebenso dürfen keinesfalls Scheuermittel und Kratzschwämme zur Reinigung verwendet werden SanTec MAGIC Seite 9... -
Seite 10: Elektronikmodul Tauschen
Neues Elektronikmodul ansch- Elektronikmodul mit Inbus- Magnetventilkabel trennen. ließen und aufsetzen. Dabei schlüssel SW 3 aufschrauben auf das MV Kabel achten - und vorsichtig nach oben abziehen. nicht quetschen! Achtung! Wasserführung vor- sichtig einstecken (O-Ringe einfetten) SanTec MAGIC Seite 10... - Seite 11 Eckventile langsam öffnen und prüfen ob das Ventil dicht eingeschraubt ist. Das Ventil ist ein bistabiles Impulsventil und könnte auch in offener Stellung sein. Danach ist das Gerät in umgekehrter Reihenfolge gem. Punkt 6 wieder zu montieren. SanTec MAGIC Seite...
-
Seite 12: Rückflussverhinderer Mit Vorfilter
Dichtung beschädigt werden und es zu einem Wasseraustritt kommen. Die beiliegenden Rückflussver- hinderer mit integriertem V orfilter (nur bei Mischwasser- armaturen) sind unbedingt zu verwenden. Sollte der Filter verschmutzt sein dann Rückflussverhinderer abschrauben und Filter reinigen. SanTec MAGIC Seite 12... -
Seite 13: Allgemeine Einsatzbedingungen Und Grundlagen
Der Einsatzbereich von SanTec Waschtischarmaturen ist die automatische Wasserabgabe an Wasch- becken im ortsfesten Räumen, i.b. Toilette- und Waschräumen. SanTec Armaturen entsprechen der besonders leisen Geräuschklasse I nach DIN 4109 (max. 20 db(A) im Normalbetrieb, max. 25 db(A) bei max. Fließdruck). In besonders sensiblen Bereichen könnten unter Umständen auch diese geringen Fließgeräusche unerwünscht sein. -
Seite 14: Weitere Störungen
Um Ihnen eine Hilfestellung so rasch und gut als möglich bereit zu stellen, geben Sie uns bitte immer die Seriennummer des Gerätes bekannt. Diese befindet sich hinten auf dem Elektronikmodul am Typenschild ober- oder unter- halb des Strichcodes. Seriennummer Beispiel für Seriennummer: 0506 0007 oder W0702AK0567 SanTec MAGIC Seite 14... -
Seite 15: Ersatzteile Für Santec Magic
S E R V I C E A N L E I T U N G Die for tschrittliche Waschtischarmatur 13. Ersatzteile für SanTec MAGIC Armaturenoberteil Art.Nr.: 232 066 3,9X16 9V Lithium Batterie Art.Nr.: 230 918 Strahlregler Art.Nr.: 230 222...
