Regelung im Wandgehäuse

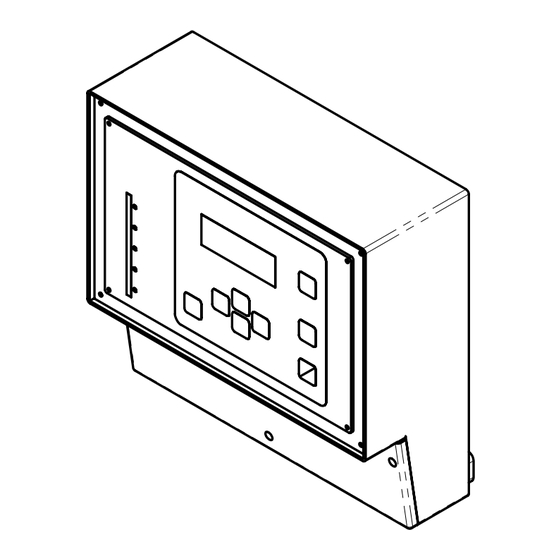

23-BT und 23-BT-I
i
E
Z
J
I O
Ä
Anleitung Wangehäuse 23-BT und 23-BT-I
2010-07

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus 23-BT

  • Seite 1 Regelung im Wandgehäuse 23-BT und 23-BT-I ▲ ▼ Ä Anleitung Wangehäuse 23-BT und 23-BT-I 2010-07...
  • Seite 2: Lieferumfang

    Montage Lieferumfang 23-BT : Wandgehäuse mit Heizkreisregelung für 2 Mischerkreise und Display (vormontiert), 2 Heizkreisfühler, CAN-Bus Leitung 10m 23-BT-I: wie 23-BT zusätzlich 1 Außenfühler, 1 Tauchfühler Montage Abnehmbarer Gehäusedeckel Die Wandmontage erfolgt mittels 3 Schrauben (nicht im Lieferumfang enthalten). Mittlere Schraube in gewünschter Höhe setzen und Wandgehäuse einhägen.
  • Seite 3 Heizkreisregelung 1-0 installiert ist, dann Codierschalter (von 0) auf 1 umstellen CAN Endwiderstand Bei doppelter Belegung CAN-Bus der CAN-Bus Stecker muss der Jumper “Endwiderstand” CAN-Bus abgezogen werden. Pumpen 1/2 Mischer 2 Mischer 1 Anleitung Wangehäuse 23-BT und 23-BT-I 2010-07...
  • Seite 4: Anschließen Des Can-Buskabels

    Anschließen des CAN-Buskabels Verbindung zur Kesselregelung nicht im Inselbetrieb Wird die Regelung im Inselbetrieb betrieben, so darf keine CAN-Busverbindung zur Kesselregelung hergestellt werden. CAN-Bus CAN-Bus Boiler- Netz pumpe Erweiterung S 24 Sonder- funktion Kabel J-Y(ST)Y 2x2x0,6 geschirmt Farbfolge der Kabeladern einhalten! Länge max.
  • Seite 5: Hauptmenü

    Eingriff in die SERVICE-Parameter ist unbedingt Fachkenntnis erforderlich!!! KA Anzeigewerte, für KUNDEN und SERVICE sichtbar. SA Anzeigewerte, nur für SERVICE sichtbar. SH Ausgänge (Pumpen, Motoren, Ventile), die vom SERVICE händisch geschaltet werden können. Anleitung Wangehäuse 23-BT und 23-BT-I 2010-07...
  • Seite 6: Bedieneinheit, Heizkreisregelung

    Bedieneinheit, Heizkreisregelung Konfiguration Heizkreisregelung 23-BT und 23-BT-I HEIZUNGSERWEITERUNG Konfiguration der Heizkreiserweiterung KONFIGURIEREN Die Auswahl der Geräte erfolgt mit √, der mit [ ] und den Tasten [▼] und [▲] entweder gesetzt oder gelöscht und mit [ ] abgespeichert wird. HEIZUNGSUMFELD...
  • Seite 7: Digitale Eingänge

    LED 1 AUS SH SE S23 LED2 LED 2 AUS SH SE S62 LED1 LED 3 AUS SH SE S63 LED2 LED 4 Halt SH SE UV Solar derfunktion AUS SH SE manu.konfigurieren Thermostat Anleitung Wangehäuse 23-BT und 23-BT-I 2010-07...
  • Seite 8: Analoge Eingänge

    Bedieneinheit, Heizkreisregelung Konfiguration Kesselplatine 23-BT / 23-BT-I 34-0 ANALOGE EINGÄNGE 0º SA SE S22 T1 Vorlauf 1 0º SA SE S23 T2 Vorlauf 2 0º SA SE S62 T9 Vorlauf 3 0º SA SE S63 T10 Vorlauf 4 0º SA SE...
  • Seite 9: Pufferspeicher

    RL-Temperatur fährt Kessel mit Hysterese nur nach „Puffer oben MIN“). Maximale Temperaturanforderung (aus den Heizkreisen, Boiler, Brauchwasser- Hysterese oben10.0º SE tauscher und „Puffer oben MIN“) + „Hysterese oben“ = „Puffer SOLL“. 5º SE Kessel-Solltemperatur um diese Differenz höher als Puffer-Solltemperatur. Anford.diff. Anleitung Wangehäuse 23-BT und 23-BT-I 2010-07...
  • Seite 10 Boiler Parameter Boiler 2 - Warmwasserspeicher 2 Laden KA Warmwasserspeicher wird geladen. BOILER Geladen KA Warmwasserspeicher ist geladen. BOILER Fordert an KA Warmwasserspeicher fordert Wärme an. BOILER Störung KA Warmwasserspeicherfunktion gestört. BOILER LADEZEITEN/TEMPERAT KE Wochenprogramm für die Boilerladung. Mit den Tasten [▼] und [▲] den Tag wählen. Bitte Tag auswählen In jedem der drei Zeitfenster kann eine eigene Solltemperatur für den Mo ...
  • Seite 11 Zum Weiterkopieren können in der oberste Zeile einzelne Tage oder ALLE 00:00-00:00 Tage als Ziel gewählt werden. 00:00-00:00 Aus SH KA Aktueller Zustand der Zirkulationspumpe (mögl.Zust.: Aus, Ein). Zirkulationspu 90s KE Einstellung der Zirkulations-Laufzeit in Sekunden je Pumpenstart. Zirk.-Laufzeit Anleitung Wangehäuse 23-BT und 23-BT-I 2010-07...
  • Seite 12: Betrieb

    Mischerkreise 1-4 Parameter Mischerheizkreise 1 bis 4 Für Mischerheizkreise 3 und 4 ist die Erweiterung 34-0 erforderlich. Ein Tag KA Mischerkreis 1 im Heizbetrieb (Fernbedienung auf „Uhr-AUTO“ gestellt). MK 1 Ein Nacht KA Mischerkreis 1 im Absenkbetrieb (Fernbedienung auf „Uhr-AUTO“ gestellt). MK 1 Ein Fern Tag KA MK 1 mit Fernbedienung (Betriebsartwähler oder SMS) auf Heizbetrieb gestellt.
  • Seite 13 0h SH seit letzt.änd. Dieser Wert kann mit „Ändern“ auch manipuliert werden, falls gewünscht. 5º SE Erhöhung des Vorlauf-Sollwerts pro Treppenstufe. Anstieg um jeden Tag SE Abstand zwischen zwei Temperaturerhöhungen (=Breite der Treppenstufen). Anstieg Anleitung Wangehäuse 23-BT und 23-BT-I 2010-07...
  • Seite 14 Mischerkreise 1-4, Estrich trocknen Parameter Max. Temperatur 45º SE Bei dieser Vorlauf-Solltemperatur beginnt die Haltedauer. Solange wird die max. Vorlauf-Solltemperatur gehalten. Max. Temp halten [Tage] 4t 5º SE Absenkung des Vorlauf-Sollwerts pro Treppenstufe. Absenkung um Abstand zwischen zwei Temperatursabsenkungen (=Breite der Treppenstufen). jeden Tag SE Wird „keine“...
  • Seite 15 Aktuelle Temperatur im Boiler unten. 1Sp,2Pu,2UV Im Normalfall erfolgt das Abschalten der solaren Boilerladung 60º SE nach der Temperatur unten im Boiler, hierzu darf nicht „Fühler 1Sp,2Pu,2UV Boiler MAX oben“ für die Solaranlage konfiguriert sein. Anleitung Wangehäuse 23-BT und 23-BT-I 2010-07...
  • Seite 16 Solar Interner Registertauscher Parameter Erst wenn „Boiler untenSol“ um diesen Wert unter „Boiler MAX“ 10º SE 2Pu,2UV Hysterese abgesunken ist, kann vom Puffer auf Boiler umgeschaltet werden. 0º KA Aktuelle Temperatur im Puffer unten. 2Pu,2UV Puffer unten Nach dieser Solltemperatur im Puffer unten erfolgt Start, Regelung PufferUnten Max 90º...
  • Seite 17 „Anfangswert“ anstelle der „Puffertemperatur unten“ eingesetzt: „Anfangswert“ Kollektorstarttemperatur = oder + „Einschaltdifferenz“ „PufferUnten“ 0º KA Aktuelle Puffertemperatur unten. Puffer untSolar PufferUnten Max 90º SE Maximale Temperatur, die der Puffer unten erreichen darf. Anleitung Wangehäuse 23-BT und 23-BT-I 2010-07...
  • Seite 18 Solar Externer Ladetauscher Parameter Aktuelle Kollektorpumpendrehzahl, 0% SH KA Kollektorpumpe kann mit SERVICE-Berechtigung händisch verstellt werden. Aktuelle Kollektortemperatur. 0º KA Kollektor 0º KA Aktuelle Puffertemperatur unten. Puffer untSolar Mit diesem Wert werden die Startbedingungen am Morgen festgelegt: 50º KE Kleiner Wert gibt höheren Solarertrag, hoher Wert gibt schneller warmes Anfangswert Wasser.
  • Seite 19 (muss konfiguriert werden). Thermostat schaltet sich ein wenn: ThermostatHeiss > (Thermostat Kalt + ThermostatDiff + 2°C) ThermostatHeiss > Freigabe Thermostat schaltet sich aus wenn: ThermostatHeiss < (Thermostat Kalt + ThermostatDiff) ODER ThermostatHeiss < Freigabe Anleitung Wangehäuse 23-BT und 23-BT-I 2010-07...
  • Seite 20 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten...
