KLEINTEILELISTE ...
Lfd.
Art.-Nr. Bezeichnung
Nr.
1
65103
Sechskantmutter (#8-32)
2
65923
Kleine Maschinenschraube (nachtschwarz) (#8-32 x 3/8 Zoll) (10 mm)
3
65004
Kleine Blechschraube (schwarz) (#8AB x 5/16 Zoll) (8 mm)
4
65958
Lange Maschinenschraube (#8-32 x 7/8 Zoll) (22 mm)
5
65988
Senkkopf-Maschinenschraube (#6-32 x 5/16 Zoll) (8 mm)
6
65941
Sechskantmutter (#6-32)
7
66611
Blechschraube (#10 x 1/2 Zoll) (13 mm)
8
66646
Unterlegscheiben
9
66809
Verriegelungsgriff
10 66054
Verriegelungszunge
11 66609
Scharnier
12 66849L
Pfostenabdeckung links
13 66849R
Pfostenabdeckung rechts
14 66848
Deckel-Eckenabdeckung
15 66785
Deckelaufhalter
16 11029
Selbstklebende Geräuschdämpfer
17 66850
Verriegelungsgestänge
18 66861L
Eckenabdeckung links hinten
19 66861R
Eckenabdeckung rechts hinten
20 66658
Gestängehalter
21 66862
Riegel
22 8397
Eckenversteifung
23 10961
Montageplatte
24 6481
Winkel
25 11042
Montageplatte
Die in den jeweiligen Schritten verwendeten Verbindungselemente werden am
oberen Seitenrand jeweils in tatsächlicher Größe gezeigt. Falls Sie unsicher
sind, welches Verbindungselement Sie verwenden sollen, dann halten Sie es
vor das Bild und verwenden Sie dasjenige, das passt.
Menge

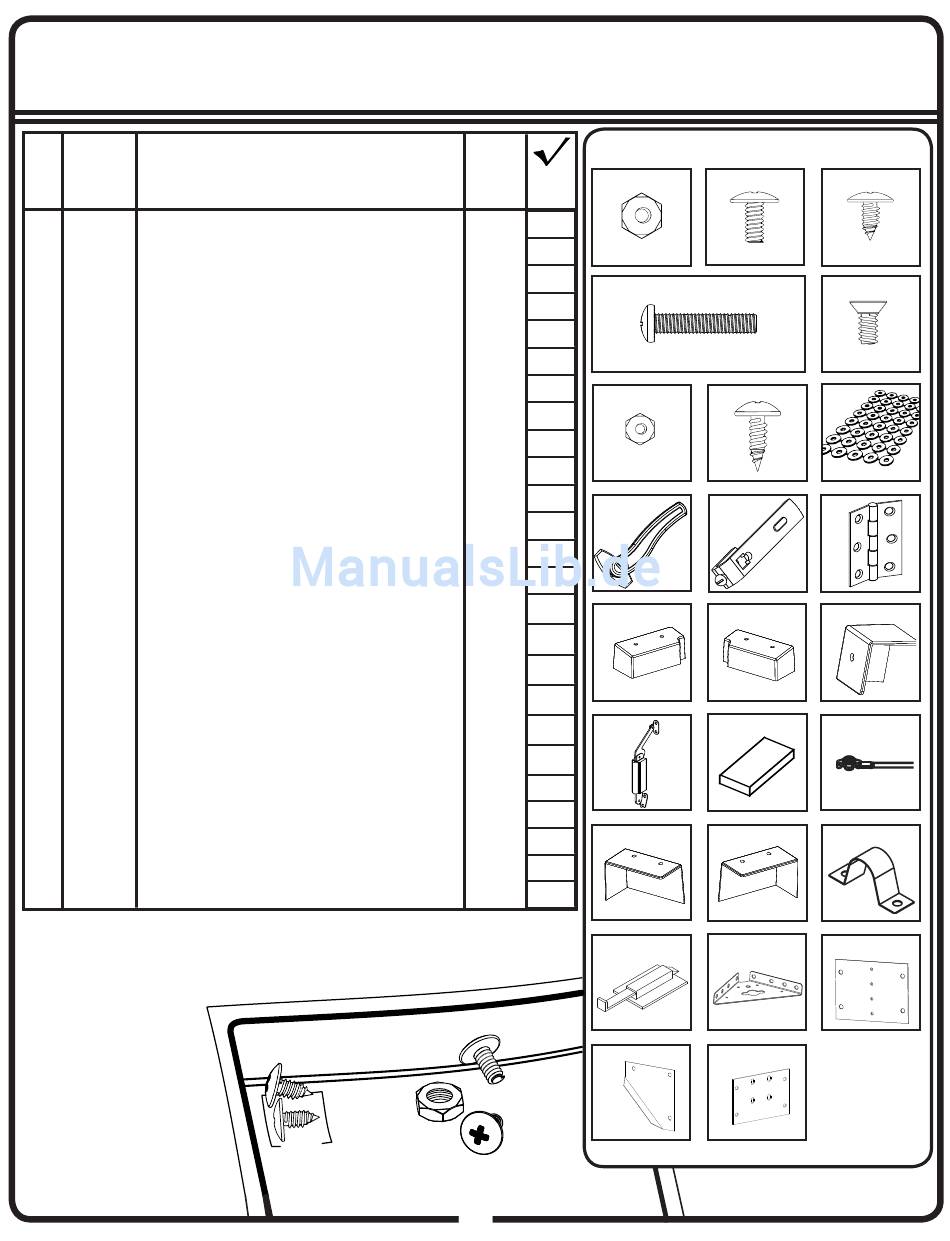

Ansichten der Kleinteile nach Lfd. Nr.
Vor-
1
handen
42
30
109
4
6
42
42
4
6
1
1
1
7
9
1
1
4
2
12
3
1
1
1
15
1
1
4
18
2
4
1
21
24
7
6
GE-06BZa
2
3
5
7
8
10
11
13
14
16
17
19
20
22
23
25
