BETRIEBS- UND WARTUNGSHANDBUCH

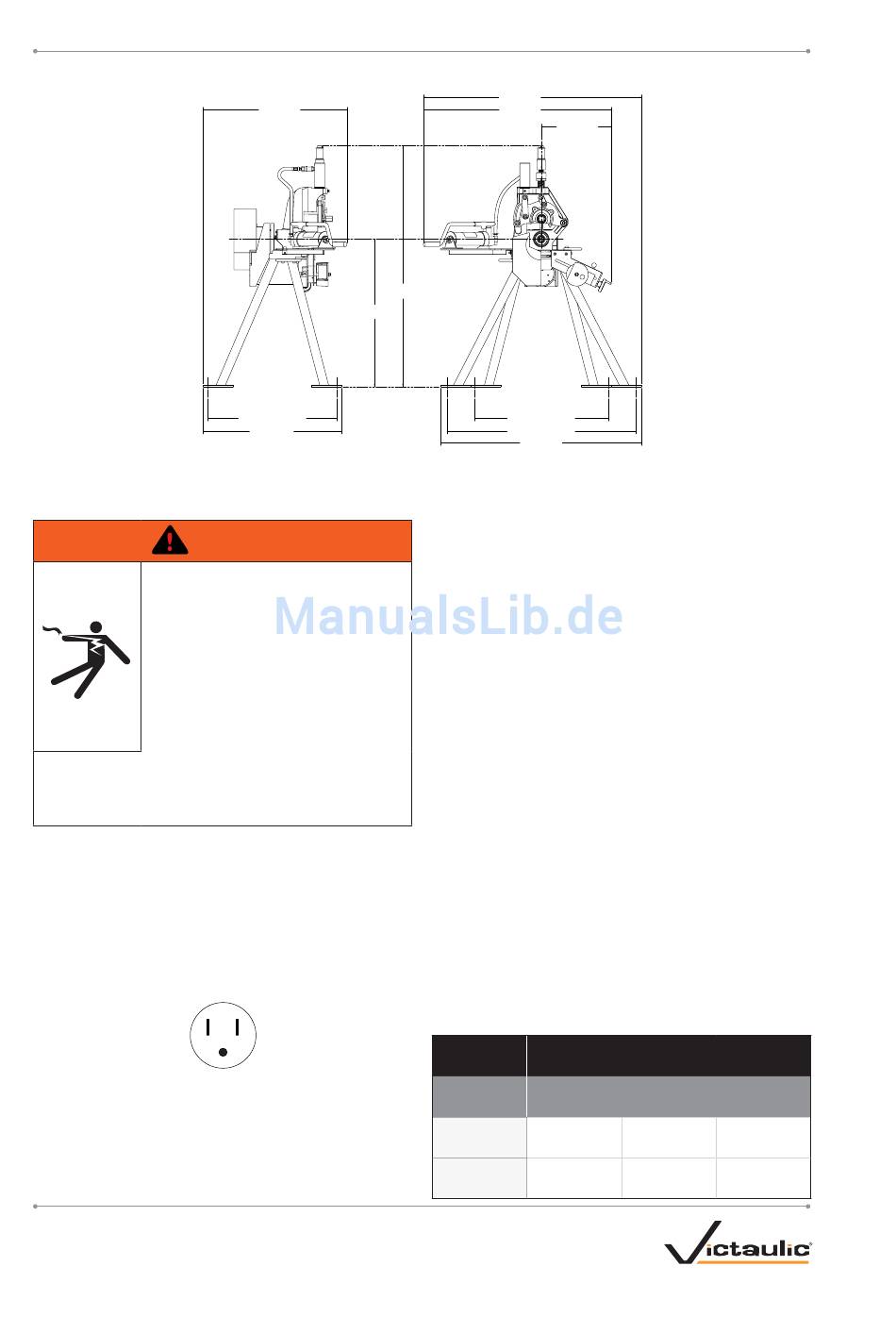

VE270FSD MASSE UND LAGE DER BEFESTIGUNGSLÖCHER
STROMVERSORGUNG
GEFAHR
• Um das Risiko von Strom-
schlägen zu vermindern,
stellen Sie sicher, dass die
Stromquelle richtig geerdet ist.
• Vor der Durchführung
von Wartungsarbeiten am
Werkzeug dieses immer von
der Stromquelle trennen.
Die Nichtbeachtung dieser Anweisungen kann
zum Tod oder zu schweren Personenschäden
führen.
Das Rollnutwerkzeug VE270FSD ist mit einem
120 VAC 50/60 Hz Motor ausgestattet. Die maximale
Stromaufnahme beträgt 15 A. Das Modell VE271FSD
ist mit einem 220 VAC 50/60 Hz Motor ausgestattet.
Die maximale Stromaufnahme beträgt 8 A.
Die Werkzeuge verfügen auch über eine geerdeten
Stecker.
Um einen sicheren Betrieb zu gewährleisten, muss
der Strom über einen Sicherheitsfußschalter zum
Motor/Antrieb gelangen. Achten Sie darauf, dass
der Motor/Antrieb gemäß Artikel 250 des National
Electrical Code richtig geerdet ist.
www.victaulic.com
VICTAULIC IST EIN EINGETRAGENES WARENZEICHEN DER FIRMA VICTAULIC.
REV_C
32,00 Zoll/
813 mm*
32,75 Zoll/
832 mm*
28,50 Zoll/724 mm
Befestigungslöcher*
32,00 Zoll/
813 mm*
*Es handelt sich um annähernde Maße wegen variabler Umstände beim Befestigen der Füße.
120 VAC
220 VAC
TM-VE270/271FSD-GER
50,00 Zoll/
1270 mm*
44,00 Zoll/
1118 mm
51,00 Zoll/
1295 mm*
26,50 Zoll/673 mm
Befestigungslöcher*
41,50 Zoll/1054 mm
Befestigungslöcher*
44,00 Zoll/
1118 mm*
Wenn ein Verlängerungskabel benötigt wird,
siehe den Abschnitt "Verlängerungskabel" zu den
Kabelgrößen.
VERLÄNGERUNGSKABEL
Wenn keine vorverdrahteten Steckdosen zur
Verfügung stehen und ein Verlängerungskabel
verwendet werden muss, ist es wichtig, dass dieses
den richtigen Querschnitt aufweist (z.B. Leitergröße
"American Wire Gauge"). Die Auswahl des
Kabelquerschnitts hängt von der Leistung des
Werkzeugs (Ampere) und der Kabellänge (Fuß) ab.
Wenn ein Verlängerungskabel mit einem geringeren
Querschnitt (gauge) als dem vorgegebenen
verwendet wird, führt das zu einem erheblichen
Spannungsabfall am Motor/Antrieb, wenn das
Werkzeug in Betrieb ist. Der Spannungsabfall kann
zu Schäden am Motor/Antrieb und unsachgemäßem
Betrieb des Werkzeugs führen. HINWEIS: Ein
Verlängerungskabel mit höherem Querschnitt (gauge)
als dem vorgegebenen darf verwendet werden.
Die Querschnitte (gauge) für Kabellängen bis
100 Fuß/30 m sind unten in der Tabelle aufgeführt.
Es dürfen keine Verlängerungskabel verwendet
werden, die länger als 100 Fuß/30 m sind.
Motor/Antrieb
Parameter
25 Fuß/
Volt (A)
115
12 gauge
15
220
16 gauge
8
15,62 Zoll/
397 mm
Länge des Kabels
50 Fuß/
8 m
15 m
12 gauge
16 gauge
TM-VE270/271FSD-GER_7
100 Fuß/
30 m
10 gauge
14 gauge
