BETRIEBS- UND WARTUNGSHANDBUCH
AUFBAU DES GERÄTS
ACHTUNG
• Das Werkzeug noch NICHT an eine
Stromquelle anschließen, erst wenn
Sie dazu aufgefordert werden.
• Das Werkzeug MUSS gerade stehen und auf
einem Betonboden oder einer Standfläche
fest verankert sein.
Die Nichtbeachtung dieser Vorgaben kann zu
schweren Körperverletzungen führen.
1.
Alle Teile der Verpackung entnehmen
und überprüfen, dass alle benötigten
Teile vorliegen. Siehe dazu den Abschnitt
"Anlieferung des Werkzeugs".
2.
Das Rollnutwerkzeug VE270FSD muss
auf einem ebenen Betonboden oder einer
Standfläche aufgestellt werden. Wenn ein
geeigneter Ort ausgewählt wurde, muss das
Werkzeug so ausgerichtet werden, dass es
gerade steht und sicher verankert werden.
HINWEIS: Die Füße des Werkzeugs sind
verstellbar, um das Ausrichten zu erleichtern.
Wenn das Werkzeug nicht gerade steht, kann
das den Nutvorgang stark beeinträchtigen.

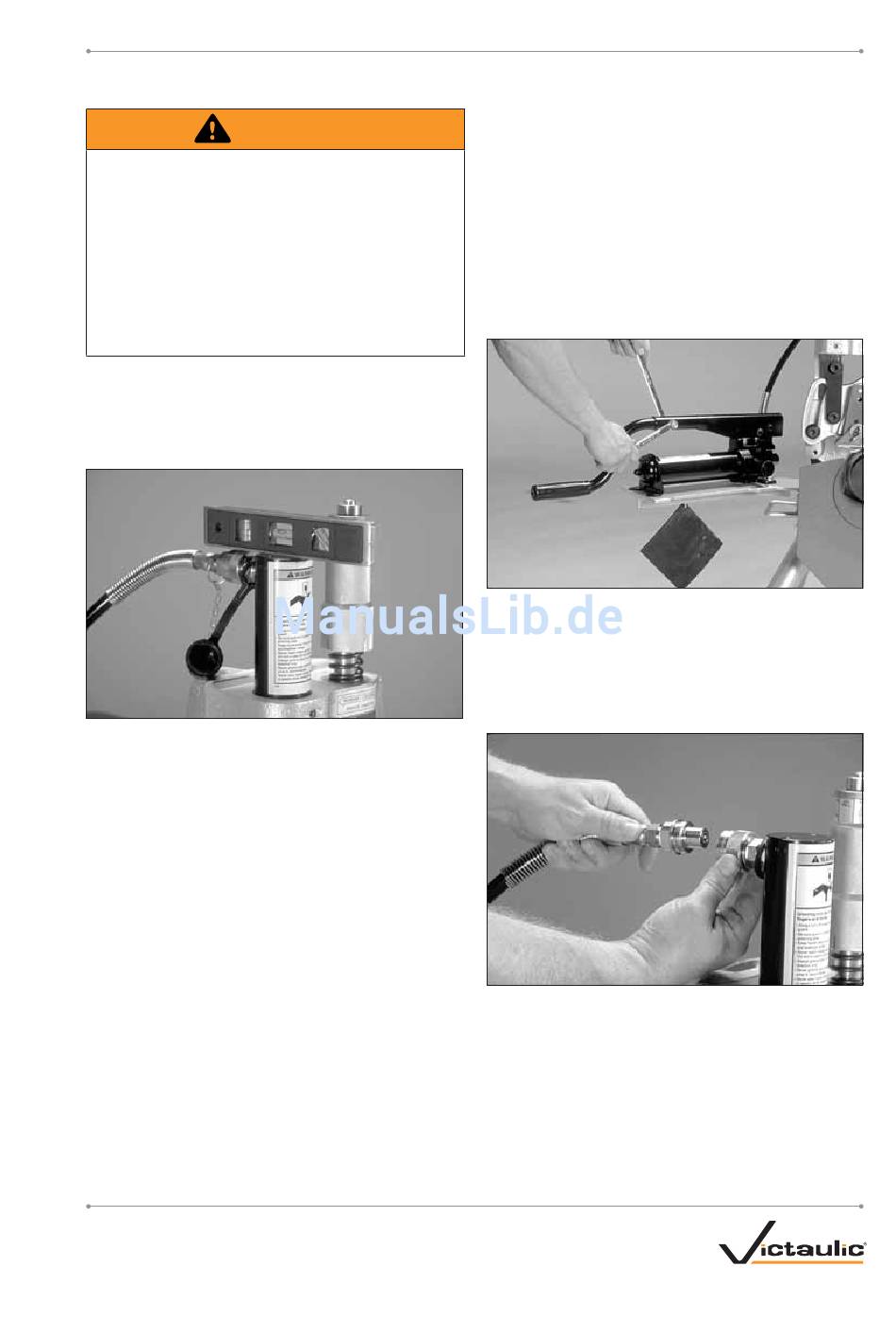

Zur Überprüfung, ob es gerade steht, legen
Sie wie oben abgebildet eine Wasserwaage
oben auf den Hydraulikzylinder.
3.
Einen Standort für das Werkzeug und den
Rohrständer auswählen, dabei die folgenden
Faktoren berücksichtigen:
3a.
Die benötigte Stromversorgung (siehe den
Abschnitt "Stromversorgung")
www.victaulic.com
VICTAULIC IST EIN EINGETRAGENES WARENZEICHEN DER FIRMA VICTAULIC.
TM-VE270/271FSD-GER_6
TM-VE270/271FSD-GER
3b. Umgebungstemperatur von
20º F bis 104º F/-21ºC bis 26º C
3c. Einen ebenen Betonboden oder eine
Standfläche für das Werkzeug und den
Rohrständer
3d. Genügend Platz zur Handhabung von
Rohrabschnitten
3e. Genügend Platz um das Werkzeug und die
Rohrstütze (falls vorhanden) zum Einstellen
und zur Wartung (siehe die Zeichnungen auf
der nächsten Seite)
4.
Den Griff der Handpumpe in den Hebelarm
der hydraulischen Handpumpe einsetzen.
Den Griff der Handpumpe mit dem Handgriff
nach unten bringen. Den Handgriff mit der
mitgelieferten Stellschraube oder Schraube
und Mutter in dieser Position feststellen.
5.
Die Hydraulikleitung von der hydraulischen
Handpumpe mit den mitgelieferten
Steckverbindern an den Hydraulikzylinder
anschließen.
Das Einrichten des Werkzeugs VE270FSD ist jetzt
abgeschlossen.
REV_C
