BETRIEBS- UND WARTUNGSHANDBUCH
FEDERLOSE DORNE UND UNTERE
UNIVERSALROLLEN
Victaulic hat eine neue "federlose" Methode für
die Übertragung der Nutkraft zwischen dem Dorn
und der unteren Rolle entwickelt. Das "federlose"
Konzept gilt nur für die unteren Rollen und den
Dorn. Alle bestehenden oberen Rollensätze sind
mit allen in diesem Abschnitt beschriebenen
unteren Rollensätzen kompatibel. Mit dieser
"federlosen" Methode besteht keine Gefahr
mehr, dass Scheibenfedern verloren gehen oder
abscheren.
Die patentierten "federlosen" unteren Nutrollen
ermöglichen das freihändige Nuten von kurzen
Rohrabschnitten wie im Abschnitt "Rohrlängen"
in diesem Handbuch beschrieben.

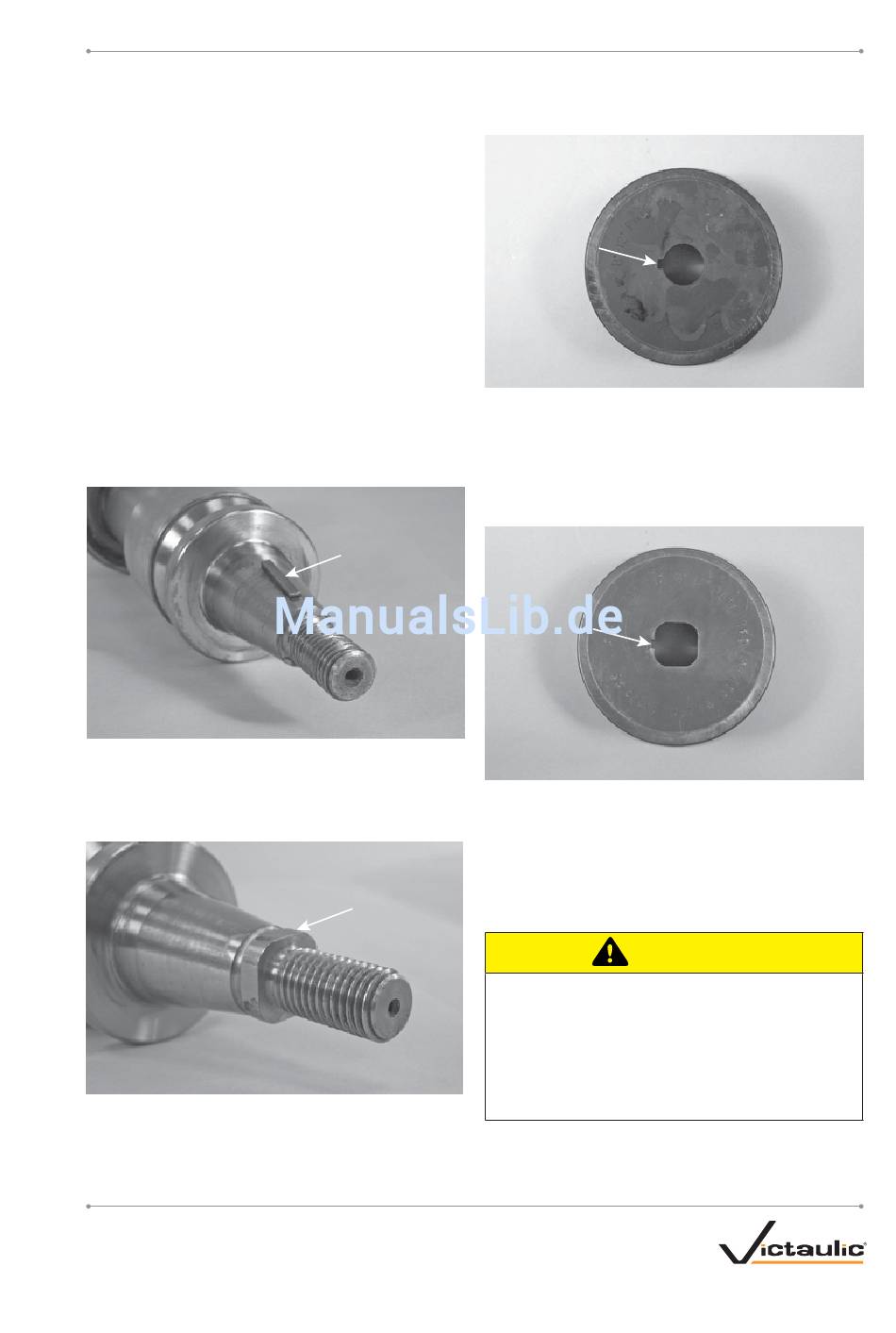

1.
Es ist wichtig, dass bestimmt wird, welche Art
von Dorn für das Werkzeug erhältlich ist.
Der "Feder"-Dorn enthält eine Scheibenfeder und
kann mit den neuen unteren "Universalrollen"
sowie den herkömmlichen unteren Rollen
verwendet werden.
Der "federlose" Dorn weist einen Vierkantantrieb
auf und kann NUR mit den neuen unteren
Universalrollen verwendet werden.
www.victaulic.com
VICTAULIC IST EIN EINGETRAGENES WARENZEICHEN DER FIRMA VICTAULIC.
TM-VE270/271FSD-GER_10
TM-VE270/271FSD-GER
2.
Es ist wichtig, dass bestimmt wird, welche
Art von unteren Rollen für das Werkzeug
erhältlich sind.
Die unteren Rollen für Dorne mit Scheibenfedern -
siehe Foto oben - weisen eine kreisförmige Bohrung
auf und können NUR mit Dornen verwendet
werden, die eine Scheibenfeder enthalten. Siehe
das Foto in der vorhergehenden Spalte für einen
Dorn mit Feder.
Die unteren "Universalrollen" - siehe Foto
oben - weisen eine Vierkantbohrung auf, um
die Installation auf den "federlosen" Dorn zu
erleichtern. Zusätzlich verfügen die unteren
"Universalrollen" über Keilnuten, damit sie auch
auf Dornen mit Federn verwendet werden können.
VORSICHT
• Untere Rollen für Dorne mit Scheibenfedern
NICHT auf einem Werkzeug mit
"federlosem" Dorn installieren.
Die Nichtbeachtung dieser Vorgabe kann zu
Schäden am Dorn und an den unteren Rollen
führen.
REV_C
