1
Test
Test-Modus, endet nach 10 min
2
Auto
zurück in den Automodus
6
On
Licht einschalten (8 h)
7
Range +
Empfindlichkeit erhöhen
8
15 Lux
Helligkeitssollwert 15 Lux
9
10 Lux
Helligkeitssollwert 10 Lux
10
Lux On
Deaktivierung der Helligkeitsmessung
11
800 Lux
Helligkeitssollwert 800 Lux
12
60 s
Nachlaufzeit Licht 60 s
13
30 s
Nachlaufzeit Licht 30 s
14
max. Time
max. Nachlaufzeit Licht, 20 min
15
20 min
Nachlaufzeit Licht 20 min
16
10 min
Nachlaufzeit Licht 10 min
17
2 min
Nachlaufzeit Licht 2 min
18
min. Time
min. Nachlaufzeit Licht, 10 s
20
500 Lux
Helligkeitssollwert 500 Lux
21
300 Lux
Helligkeitssollwert 300 Lux
22
5 Lux
Helligkeitssollwert 5 Lux
23
min. Lux
min. Helligkeitssollwert, 1 lx
24
Range –
Empfindlichkeit reduzieren
25
Teach-in
Einlernen des Helligkeitssollwertes
26
Off
Licht ausschalten
Dämmerungsschalter (Bewegungsmelder
31
D-Modus
deaktiviert)

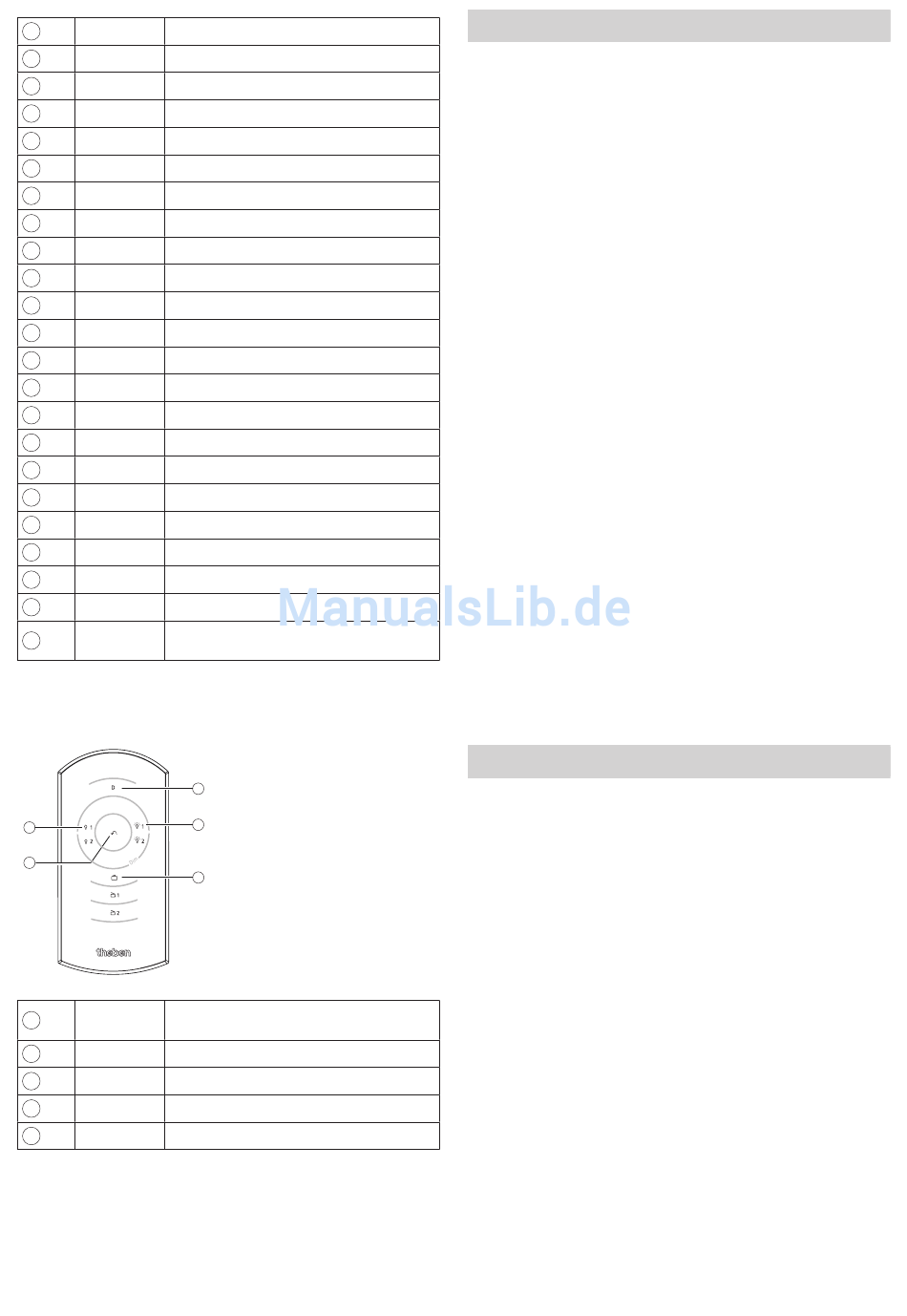

Einstellungen mit theSenda S (9070911)
2
6
Dämmerungsschalter (Bewegungsmelder
1
D-Modus
deaktiviert)
2
Off
kurzer Tastendruck -> Licht ausschalten
3
On
kurzer Tastendruck -> Licht einschalten
6
Auto
zurück in den Automodus
7
Ferien-Modus
Anwesenheitssimulation
Ferien-Modus
Beim Ferien-Modus handelt es sich um eine Anwesenheits-
simulation, die bei zeitweiliger Abwesenheit dem Schutz vor
Einbruch dienen soll.
1
3
7
10. Technische Daten
•
Betriebsspannung:
•
Frequenz:
•
Standby Leistung:
•
Erfassungswinkel:
•
Erfassungsbereich:
•
Montagehöhe:
•
Unterkriechschutz:
•
Einstellbereich Helligkeit: 5–1000/∞ Lux
•
Bereich Einschaltdauer: 1 s – 20 min
•
Zulässige Umgebungstemperatur: –25 °C bis +45 °C
•
Schutzklasse:
•
Schutzart:
•
Schaltleistung:
•
Schaltleistung min.:
•
Schaltkontakt:
•
LED-Lampen < 2 W
•
LED-Lampen > 2 W < 8 W
•
LED-Lampen > 8 W
•
Glüh-/Halogenlampenlast:
•
Niedervolt Halogenlampen:
•
Leuchtstofflampen VVG:
•
Leuchtstofflampen EVG:
•
Kompaktleuchtstofflampen EVG: 300 W
11. Kontakt
Theben AG
Hohenbergstr. 32
72401 Haigerloch
DEUTSCHLAND
Tel. +49 7474 692-0
Fax +49 7474 692-150
Hotline
Tel. +49 7474 692-369
Fax +49 7474 692-207
hotline@theben.de
Addresses, telephone numbers etc.
www.theben.de
230 V AC, +10 % –15 %
50 Hz
0,3 W
220°, 300°
quer: max. 16 m,
frontal: max. 5 m
2 – 4 m
ja
II
IP 55 (Wandmontage) und
IP 54 (Deckenmontage)
(category II) nach EN 60529
10 A (cos ϕ = 1)
10 AX (cos ϕ = 0,3)
24 V/100 mA
μ-Kontakt 230 V AC
60 W
180 W
200 W
2300 W
2300 VA
unkompensiert: 2300 VA
reihenkompensiert:
2300 VA
parallelkompensiert:
1300 VA (140 μF)
1200 W
