1
230V
0FF
2
3
Knob out hole
INTERNAL
OR
Cut out
Knob out hole
here
EXTERNAL
4
OR
EXTERNAL
INTERNAL
5
φ 6mm
6
φ 6mm
INTERNAL
EXTERNAL
oder
OR
7
oder
OR
8
9
10
11
Cut out
here
Tighten the screws.
230V

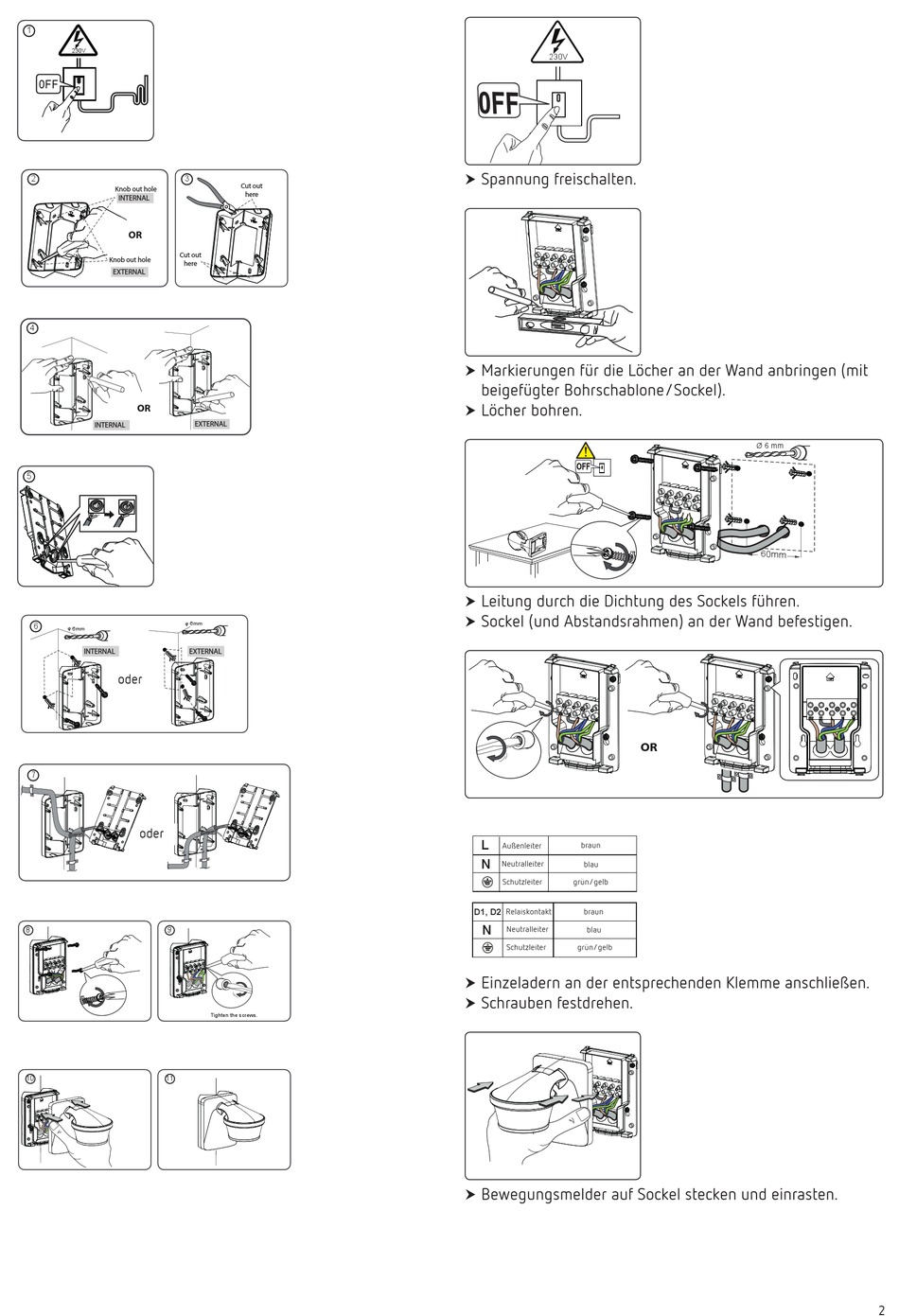

Spannung freischalten.
¾
Markierungen für die Löcher an der Wand anbringen (mit
¾
beigefügter Bohrschablone/Sockel).
Löcher bohren.
¾
Leitung durch die Dichtung des Sockels führen.
¾
Sockel (und Abstandsrahmen) an der Wand befestigen.
¾
L
braun
Außenleiter
N
Neutralleiter
blau
Schutzleiter
grün/gelb
D1, D2
Relaiskontakt
braun
N
Neutralleiter
blau
Schutzleiter
grün/gelb
Einzeladern an der entsprechenden Klemme anschließen.
¾
Schrauben festdrehen.
¾
Bewegungsmelder auf Sockel stecken und einrasten.
¾
Ø 6 mm
OR
2
