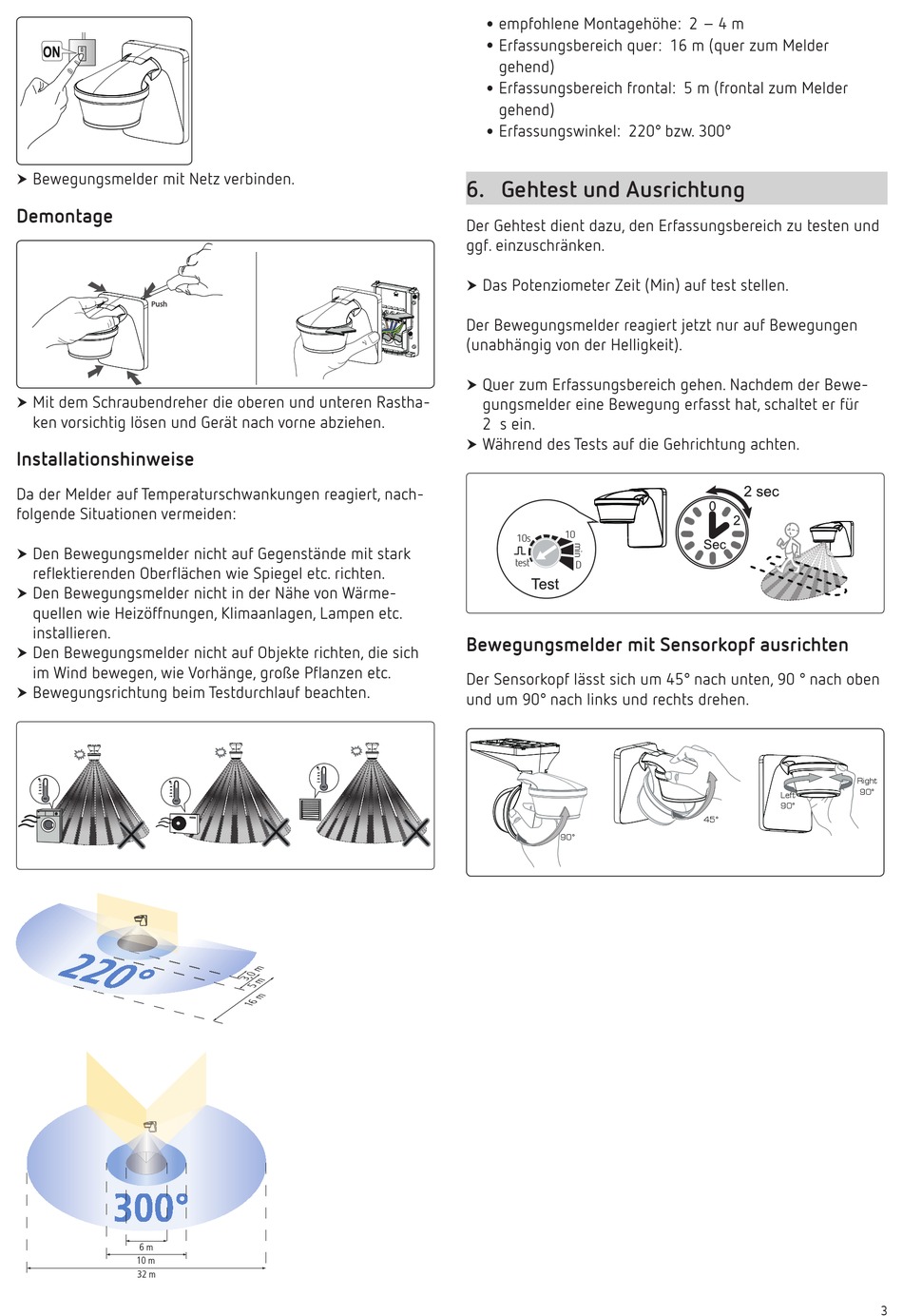

Bewegungsmelder mit Netz verbinden.
†
¾
Demontage
Push
Mit dem Schraubendreher die oberen und unteren Rastha-
†
¾
ken vorsichtig lösen und Gerät nach vorne abziehen.
Installationshinweise
Da der Melder auf Temperaturschwankungen reagiert, nach-
folgende Situationen vermeiden:
Den Bewegungsmelder nicht auf Gegenstände mit stark
†
¾
refl ektierenden Oberfl ächen wie Spiegel etc. richten.
Den Bewegungsmelder nicht in der Nähe von Wärme-
†
¾
quellen wie Heizöffnungen, Klimaanlagen, Lampen etc.
installieren.
Den Bewegungsmelder nicht auf Objekte richten, die sich
†
¾
im Wind bewegen, wie Vorhänge, große Pfl anzen etc.
Bewegungsrichtung beim Testdurchlauf beachten.
†
¾
40
30
40
30
20
20
10
10
40
40
300°
300°
6 m
10 m
32 m
•
•
•
•
6. Gehtest und Ausrichtung
Der Gehtest dient dazu, den Erfassungsbereich zu testen und
ggf. einzuschränken.
Das Potenziometer Zeit (Min) auf test stellen.
†
¾
Der Bewegungsmelder reagiert jetzt nur auf Bewegungen
(unabhängig von der Helligkeit).
Quer zum Erfassungsbereich gehen. Nachdem der Bewe-
†
¾
gungsmelder eine Bewegung erfasst hat, schaltet er für
2 s ein.
Während des Tests auf die Gehrichtung achten.
†
¾
Bewegungsmelder mit Sensorkopf ausrichten
Der Sensorkopf lässt sich um 45° nach unten, 90 ° nach oben
und um 90° nach links und rechts drehen.
40
30
20
10
40
empfohlene Montagehöhe: 2 – 4 m
Erfassungsbereich quer: 16 m (quer zum Melder
gehend)
Erfassungsbereich frontal: 5 m (frontal zum Melder
gehend)
Erfassungswinkel: 220° bzw. 300°
10
10s
test
D
90°
Right
90°
Left
90°
45°
3
