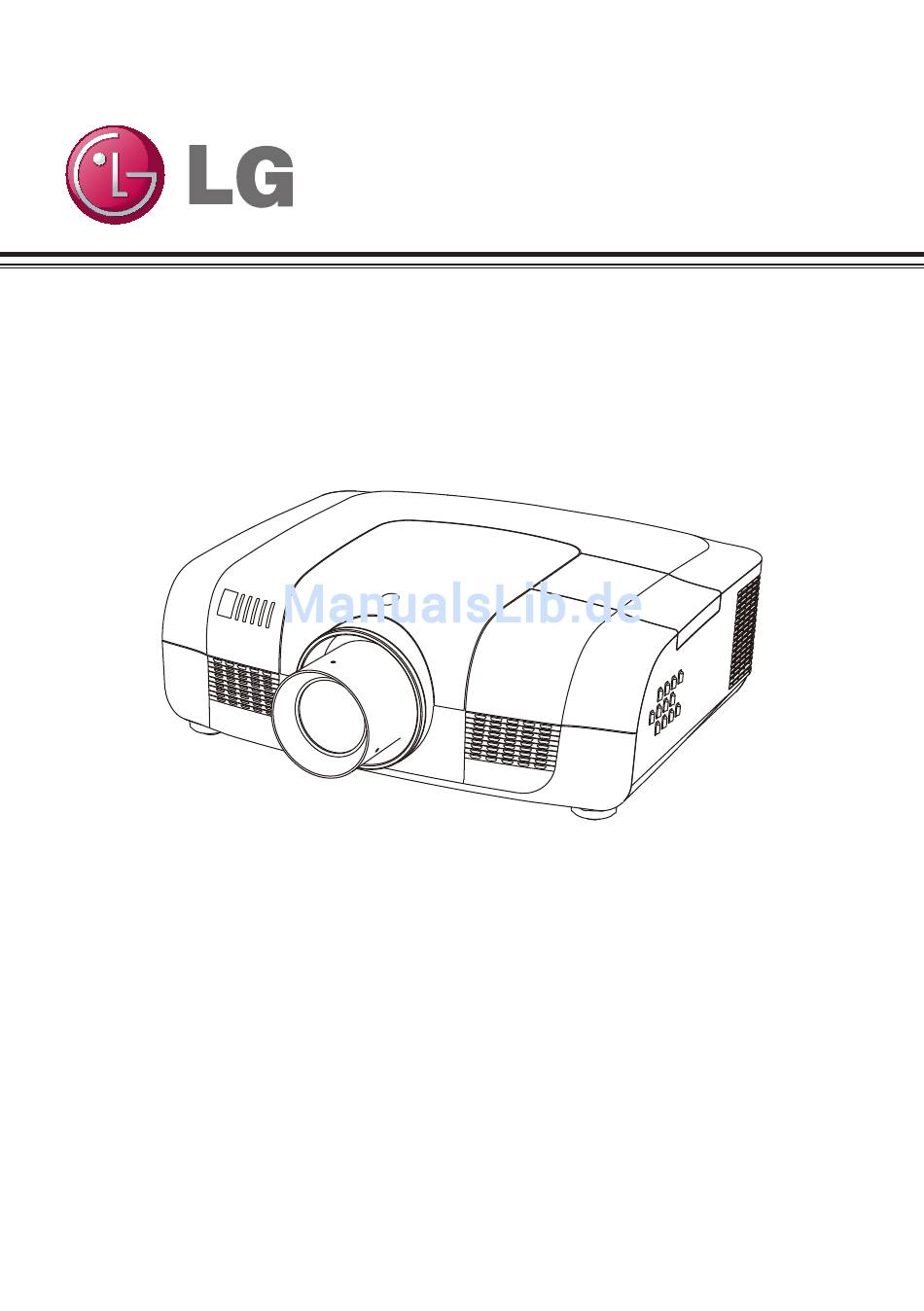

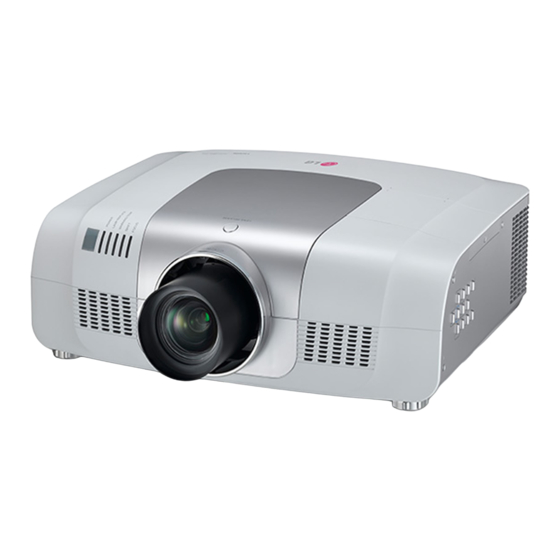

- Seite 1 LCD-Projektor Modell: BA850 Benutzerhandbuch P/N:4100376500 Rev.A www.lg.com...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise um jegliche potentiellen Unfälle zu vermeiden. Lesen Sie diese Anweisungen. WARNUNG Bewahren Sie diese Anweisungen gut auf. AVERTISSEMENGT Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen. STROMSCHLAGRISIKO, NICHT ÖFFNEN. WARNUNG Das Blinklicht mit den Innenaufstellung Pfeilkopfsymbol in einem Dreieck soll den Benutzer auf das Vorhandensein von... -
Seite 3: Stromversorgung
Sicherheitshinweise STROMVERSORGUNG • Die Belüftungsöffnungen dürfen nicht durch Tischdecken oder Gardinen blockiert werden. - Die interne Temperatur des Beamers könnte ansteigen und WARNUNG dadurch einen Brand verursachen. • Der Abstand zwischen dem Beamer und der Wand sollte • Das Erdungskabel muss angeschhlossen werden. mindestens 30 cm betragen, um eine ausreichende - Eine unsachgemäße Erdung kann bei Überspannung Belüftung zu gewährleisten. -
Seite 4: Verwendung
Arzt auf. - Es besteht Stromschlaggefahr. • Sie dürfen den Deckel des Objektivs, aber keine • Verwenden Sie nur das von LG Electronics, Inc. mitgelieferte anderen Abdeckungen, entfernen. Es besteht erhöhte Netzkabel. Verwenden Sie keine anderen Netzkabel. Stromschlaggefahr. - Seite 5 Sicherheitshinweise • Wenn die Lampe an ist oder gerade erst ausgeschaltet VORSICHT wurde, sollten Sie die Belüftungsöffnungen oder die Lampe nicht anfassen, da diese nocht sehr heiß sind. • Berühren Sie im Falle eines Gasaustritts nicht die Steckdose. • Stellen Sie keine schweren Gegenstände auf den Beamer. Öffnen Sie das Fenster zum Lüften.
- Seite 6 Objektiv von Staub oder Schmutz zu befreien. - Anderenfalls besteht aufgrund von Schäden an der Batterie Explosions- oder Brandgefahr. • Verwenden Sie nur von LG Electronics genehmigte und zertifizierte Batterien. - Anderenfalls besteht Brand- oder Explosionsgefahr. • Bewahren Sie Batterien fern von Metallgegenständen wie Schlüsseln oder Büroklammern auf.
- Seite 7 Sicherheitshinweise • Batterien für Kinder unzugänglich aufbewahren.- FCC-HINWEISE Anderenfalls könnten Verletzungen oder Schäden am Gerät verursacht werden. • Warnung - Klasse B • Achten Sie darauf die Batterien richtig einzulegen. (B) Für ein Gerät der Klasse B oder Periphere, müssen die •...
-
Seite 8: Entsorgung Von Altgeräten
Sicherheitshinweise Entsorgung von Batterien Entsorgung von Altgeräten für Abfall / Akkus 1. Wenn diese durchgestrichene Mülltonne auf einem Produkt 1. Wenn diese durchgestrichene Mülltonne zu Batterien / Akkus angebracht ist, bedeutet das, dass das Produkt von der auf ihrem Produkt angebracht ist, bedeutet das, dass es europäischen Richtlinie 2002/96/EG erfasst wird. -
Seite 9: Lizenzen
Lizenzen Die unterstützten Lizenzen können je nach Modell unterschiedlich sein. Für weitere Informationen über Lizenzen, besuchen Sie www.lg.com. HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken der HDMI Licensing LLC. HINWEIS • Das gezeigte Bild kann von dem auf ihrem Projektor abweichen. -
Seite 10: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Eingangsquelle wählen (RGB 2 oder Lizenzen RGBHV) Inhaltsverzeichnis Wahl des Computersystem Anweisungen Auto PC-Anpassung Bezeichnung der Funktionen und Teile Manuelles Angleichen über den PC Vorderseite Bilder auswählen Rückseite Bildanpassungs Unterseite Anpassung der Bildschirmgröße Anschlüsse auf der Rückseite Videoeingang Seitliches Bedienfeld und Wähle Eingangsquelle Anzeigeelemente... -
Seite 11: Anweisungen
Anweisungen Anmerkungen: √ D a s B i l d s c h i r m - M e n ü ( D i s p l a y m e n ü ) u n d d i e a b g e b i l d e t e n D a r s t e l l u n g e n i n d i e s e r •... -
Seite 12: Bezeichnung Der Funktionen Und Teile
Bezeichnung der Funktionen und Teile Vorderseite ⑦ ② ⑤ ① ③ ① Objektiventriegelungsknopf ② Anzeige ③ Lampenabdeckung ④ Linsenabdeckung ⑤ Linse ⑥ Gehäuseabdeckung Abdeckung ⑧ ⑦ Fernempfänger [Remote-Empfänger] (vorne & oben) ⑧ Seitliches Bedienfeld ④ ⑥ Rückseite ⑨ Luftauslass Vorsicht ⑨... -
Seite 13: Anschlüsse Auf Der Rückseite
Bezeichnung der Funktionen und Teile Anschlüsse auf der Rückseite ⑤ ① ② ③ ④ RGB OUT RS-232C RGB IN 2 RGB IN 1 Pb/Cb Wired R/C VIDEO/Y Pr/Cr ⑨ ⑥ ⑦ ⑧ ① ⑥ Netzwerkanschluss RGB HV - Verbindet den Videoausgang des Videogeräts mit dem RGB Zum Anschluss mit einem Netzwerkkabel. -
Seite 14: Seitliches Bedienfeld Und Anzeigeelemente
Bezeichnung der Funktionen und Teile Seitliches Bedienfeld und Anzeigeelemente Anzeigeelemente (auf der Oberseite) Seitliches Bedienfeld ⑨ ① ⑩ ⑪ ⑥ ② ⑫ ③ ⑦ ⑬ ⑭ ⑧ ④ ⑤ ① ⑨ Navigation ▲ ▼ ◄ ►-Tasten OK Taste - Zugang zum Menü - Wählen Sie ein Element, oder stellen Sie den Wert im - Ausführung von gewähltem Element. -
Seite 15: Fernbedienung
Bezeichnung der Funktionen und Teile Fernbedienung POWER Taste ① Ein- und Ausschalten des Projektors ③ ② * ① ② COMPONENT Taste Auswahl der Eingangsquellen-Komponente. ④ ⑤ ③ HDMI Taste Auswahl der HDMI Eingangsquelle. ⑥ ⑦ ⑧ ④ RGB1 Taste ⑨ Auswahl der RGB1 Eingangsquelle. - Seite 16 Bezeichnung der Funktionen und Teile ⑰ RATIO Taste ③ ② * ① Zur Wahl der Bildschirm-Modi ⑱ KEYSTONE Taste Zur Einstellung der Trapezkorrektur. ④ ⑤ ⑲ OK Taste Zugang zum Menü oder Auswahl von Menüoptionen. ⑥ ⑦ ⑧ ⑨ ⑳ INFO Taste ⑩...
-
Seite 17: Einsetzen Der Batterien In Die Fernbedienung
Bezeichnung der Funktionen und Teile Einsetzen der Batterien in die Fernbedienung 1. Öffnen Sie die 2. Legen Sie neue Batterien in das 3. Bringen Sie die Abdeckung Batterieabdeckung. Batteriefach. wieder an. Auf die richtige Polarität (+ und -) prüfen und kontrollieren Sie, ob ein guter Klammerkontakt vorhanden ist. -
Seite 18: Installation
Installation Aufstellen des Projektors √ Hinweise: • Die Helligkeit der Raumbeleuchtung hat einen großen Einfluss auf die Bildqualität. Es wird empfohlen, die Raumbeleuchtung zu begrenzen, um das bestmögliche Bild erhalten. • Alle Messungen sind Näherungswerte und können von den tatsächlichen Größen abweichen. Diagonal 17.335 m 10.793m... -
Seite 19: Projektor An Einen Pc Anschließen (Digitaler Und Analoger Rgb)
Installation Projektor an einen PC anschließen (digitaler und analoger RGB) Folgende Kabel werden für den Anschluss des Projektors an einen PC verwendet. (*Diese Kabel werden nicht mit dem Projektor mitgeliefert) RGB Kabel (1) Serielles Kabel* BNC Kabel * (BNC*5) HDMI-Kabel * RGB:Monitor RGB 1 output Der HDMI-Ausgang,... -
Seite 20: Anschluss An Ein Videogerät
Installation Anschluss an ein Videogerät Folgende Kabel werden für den Anschluss des Projektors an ein Videogerät verwendet. (Video,S-Video,Komponente,HDMI) Video Kabel (RCA*1 oder RCA*3) * Komponentenkabel (RCA*3) S-Video Kabel * HDMI Kabel * Komponente Video S-Video Video Ausgang Ausgang HDMI Ausgang Ausgang HDMI Kabel S-Video... -
Seite 21: Anschluss Des Netzkabels
Installation Anschluss des Netzkabels Dieser Projektor ist für den Betrieb mit Netzspannungen von 100-240V AC geeignet, und reagiert automatisch auf unterschiedliche Eingangsspannungen. Es wurde entwickelt um mit einem Einphasen-System mit einer geerdeten Neutralleiter zu arbeiten. Um die Gefahr eines elektrischen Schlages zu vermeiden schliessen Sie das Gerät an keine andere Stromquelle an. -
Seite 22: Installation Der Projektorlinse
Installation Installation der Projektorlinse Folgen Sie den unten stehenden Anweisungen um die Linse zu ersetzen, oder die mitgelieferte Linse zu nutzen. Zu detaillierten technischen Angaben der Projektorlinse, kontaktieren Sie bitte ihren Händler. Abmontieren der Linse Taste um die Linse auszuklinken 1 Schieben Sie die Linse in Richtung Zentrum mit der Lens- shift Funktion. -
Seite 23: Grundbedienung
Grundbedienung Einschalten des Projektors 1 Schließen Sie vor dem Einschalten des Projektor alle Peripheriegeräte (Computer, VCR, usw.) richtig an. 2 Schließen Sie das Netzkabel des Projektors an eine Steckdose an. Die POWER-Taste blinkt rot auf. Öffnen Sie das Objektiv. 3 Drücken Sie die POWER-Taste des Projektors oder der Fernbedienung. -
Seite 24: Ausschalten Des Projektors
Grundbedienung Ausschalten des Projektors 1 Drücken Sei die POWER am Projektor oder der Fernbedienung, so dass "Ausschalten ? Bitte Taste Power erneut drüken. " auf dem Bildschirm erscheint. 2 Dann die Taste POWER-Taste nach 4 Sekunden nochmals Ausschalten ? drücken. Bitte Taste Power erneut drüken. -
Seite 25: Bedienung Des Bildschirm-Menüs
Grundbedienung Bedienung des Bildschirm-Menüs Der Projektor kann über das Bildschrimmenüs eingestellt Fernbedienung werden, inklusive des Shortcut-Menüs und des kompletten- MENU Taste Menüs. Allgemeine Einstellungen sind über das Shortcut- Menü verfügbar. Das komplette Menü verfügt über mehrere Taste Strukturen. Jedes Menü kann in mehrere Ebenen von Untermenüs aufgeteilt werden, und die Untermenüs sind ebenfalls in mehrere Ebenen der Unter-Untermenüs aufgeteilt. -
Seite 26: Menüleiste
Grundbedienung Menüleiste Hauptmenü Untermenü Eingang ① HDMIS ② RGB 1 Eingang ③ RGB 2 Komponente ④ S-Video ⑤ Video ⑥ RGBHV ⑦ ⑧ Bewegen Weiter Weiter Verlassen ① PC-Anpassung-Menü Wird verwendet, um die Parameter anzupassen: Auto PC-Anpassung, Taktrate, Tracking, H-Position, V-Position, Grundeinstellung, Lösch-Modus, Speichern um mit dem Format des RGB Eingangssignals zu entsprechen. -
Seite 27: Automatische Setup-Funktion
Grundbedienung Automatische Setup-Funktion Fernbedienung Diese Funktion wird durch einfaches betätigen der AUTO FOCUS Taste Taste am seitlichen Bedienfeld oder auf der Fernbedienung aktiviert. Das System führt dann selbstständig verschiedene SHIFT Taste Einstellungen im Setup-Menü durch, einschließlich der Suche nach Eingangsquellen und automatischer Computerabgleichungen. -
Seite 28: Einstellung Des Zooms
Grundbedienung Einstellung des Zooms 1.Drücken Sie ZOOM auf dem seitlichen Bedienfeld oder auf ihrer Fernbedienung um in die Zoomeinstellungen zu Zoom+ gelangen. 2. Auf dem Bildschirm erscheint nun das Wort “Zoom”. Folgen Sie den Anweisungen indem Sie die Pfeiltasten▲▼ nutzen, um entweder in ihre Bilder rein- oder raus zu zoomen. -
Seite 29: Bedienen Der Fernbedienung
Grundbedienung Bedienen der Fernbedienung ES wird empfohlen die Fernbedienung für einige häufig Bedienen der verwendete Bedienungen zu gebrauchen. Durch einfaches Drücken einer der Tasten können Sie die gewünschte Direkte INPUT Tasten Operation schnell durchführen ohne das Bildschirm-Menü aufrufen zu müssen. Direkte INPUT Tasten Drücken Sie die betreffende HDMI/RGB1/RGB2/RGBHV/ S-VIDEO/COMPONENT/VIDEO Taste um die Eingangsquelle... - Seite 30 Grundbedienung TIMER-Taste Drücken Sie die TIMER-Taste. Die Timer-Anzeige "00:00" Timer- Anzeige 02 ： 02 erscheint auf dem Bildschirm und der Timer beginnt zu zählen (00:00-59:59). Um den Timer zu stoppen drücken Sie die Taste TIMER. Drücken Sie die TIMER-Taste nochmals und die P-Timer Anzeige verschwindet.
-
Seite 31: Computereingang
Computereingang Eingangsquelle wählen (RGB1) Direkter Betrieb - Drücken Sie INPUT Taste auf dem seitlichen Bedienfeld. Seitliches Bedienfeld - Drücken Sie die RGB1 Taste auf der Fernbedienung. INPUT Taste Fernbedienung RGB 1 Taste RGB 1 Menü-Bedienung Menü für Eingänge 1 Drücken Sie die MENU-Taste um das Bildschirm-Menüs anzuzeigen. -
Seite 32: Eingangsquelle Wählen (Rgb 2 Oder Rgbhv)
Computereingang Eingangsquelle wählen (RGB 2 oder RGBHV) Direkter Betrieb Seitliches Bedienfeld - Drücken Sie die INPUT Taste auf dem seitlichen Bedienfeld - Drücken Sie die RGB2 IN oder RGBHV Taste auf der Fernbedienung. INPUT Taste Fernbedienung RGB2 in Taste RGB 2 RGBHV Taste RGBHV Menü-Bedienung... -
Seite 33: Wahl Des Computersystem
Computereingang Wahl des Computersystem Der Projektor kann sich automatisch mit der Funktion des Multi-Scan-Systems und der Auto PC-Anpassung auf verschiedene Arten von Computern einstellen. Wenn ein Computer als Signalquelle ausgewählt ist, erkennt der Projektor automatisch das Signal- Format und stellt die ordnungsgemäßen Bilder ein ohne dass weitere Einstellungen notwendig sind. Wenn der Projektor das Verbindungssignal des RGB 1 System-Menü... -
Seite 34: Auto Pc-Anpassung
Computereingang Auto PC-Anpassung Die Auto PC-Anpassung ist für die automatische Einstellung von Taktrate, horizontal, und vertikal, passend zu Ihrem Computer. Menü-Bedienung Auto PC-Anpassung PC-Anpassung-Menü 1. Drücken Sie die MENU-Taste um das Bildschirm-Menüs anzuzeigen. Wählen Sie mit den Tasten ▲▼zum PC-Anpassung-Symbol auswählen PC-Anpassung und drücken Sie ►... -
Seite 35: Manuelles Angleichen Über Den Pc
Computereingang Manuelles Angleichen über den PC Da manche Computer spezielle Signalformate verwenden, kann es sein, dass der Multiscanner des Projektors diese nicht erkennen kann. Durch die Funktion des manuellen Angleichens kann sich der Projektor diesen speziellen Signalformaten anpassen. Der Benutzer kann die entsprechenden Parameter selbst angleichen. Es werden 5 unabhängige Speicherbereiche hierzu zu Verfügung gestellt, in denen die manuell angeglichenen Parameter gespeichert werden können. -
Seite 36: Bilder Auswählen
Computereingang Bilder auswählen Fernbedienung Direkte Auswahl Betätigen Sie die PICTURE Taste auf der Fernbedienung um aus den Bild-Modi auszuwählen. PICTURE - Taste Auswahl MENU 1. Drücken Sie die MENU Taste auf der Fernbedienung, damit das Bildschirm-Menü angezeigt wird. Drücken Sie ▲▼ um ein Bildmodus-Symbol auszuwählen. -
Seite 37: Bildanpassungs
Computereingang Bildanpassungs 1. Drücken Sie die MENU-Taste um das Bildschirm-Menüs Bildanpassungs-Menü anzuzeigen. Wählen Sie mit den Tasten ▲▼zum Bildanpassung Ｂｉｌｄａｎｐａｓｓｕｎｇ auswählen Bildanpassungs und drücken Sie ► oder die Kontrast Kontrast Helligkeit Helligkeit Farbtemperatur Farbtemperatur 2. Drücken Sie die Tasten ▲▼ zum auszuwählen und drücken Medium Medium Medium... -
Seite 38: Anpassung Der Bildschirmgröße
Computereingang Anpassung der Bildschirmgröße Fernbedienung Die Größe des angezeigten Bildschirms kann auf den Wert des RATIO Tasten Benutzers zurückgesetzt werden. 1. Drücken Sie MENU auf der Fernbedienung um ins Pfeiltasten Bildschirm-Menü zu gelangen. Drücken Sie ▲▼ um einen Bildschirm auszuwählen. Drücken Sie dann ► oder drücken Sie OK. -
Seite 39: Videoeingang
Videoeingang Wähle Eingangsquelle Seitliches Bedienfeld (HDMI/Component/S-Video/Video) HDMI VIDEO COMPOENT Direkte Auswahl S-VIDEO - Drücken Sie auf der Fernbedienung auf die Tasten HDMI, COMPONENT, S-VIDEO oder VIDEO. Fernbedienung - Drücken Sie auf die EINGABE-Taste auf der seitlichen Steuerung. Wird die EINGABE-Taste erneut gedrückt, wird nun die nächste Eingabequelle angezeigt. -
Seite 40: Das Auswahl-Video-System
Videoeingang Fernbedienung Das Auswahl-Video-System MENU 1. Drücken Sie die MENU-Taste um das Bildschirm-Menüs Tasten anzuzeigen. Wählen Sie mit den Tasten ▲▼zum auswählen Eingang und drücken Sie ► oder die OK. 2. Drücken Sie die Tasten ▲▼ zum auswählen von COMPONENT, VIDEO oder S-VIDEO und drücken Sie dann die OK. -
Seite 41: Bildauswahl
Videoeingang Bildauswahl Fernbedienung Direkte Auswahl Drücken Sie die PICTURE Taste auf der Fernbedienung und wählen Sie den Bild-Modus. Auswahl MENU 1. Drücken Sie die MENU Taste auf der Fernbedienung, damit das Bildschirm-Menü angezeigt wird. Drücken Sie ▲▼ um ein Bildmodus-Symbol auszuwählen. Drücken Sie ► oder drücken Sie OK. -
Seite 42: Bildanpassung
Videoeingang Bildanpassung 1. Drücken Sie die MENU Taste auf der Fernbedienung, damit Bildanpassungs-Menü das Bildschirm-Menü angezeigt wird. Drücken Sie ▲▼ um Bildanpassung ein Image-adjust Symbol zu wählen. Drücken Sie dann ► Kontrast Helligkeit oder OK. Farbe 2. Drücken Sie ▲▼ um ein Element auszuwählen, welches Farbton angepasst werden soll. -
Seite 43: Bildschirmgröße Anpassen
Videoeingang Bildschirmgröße anpassen Fernbedienung RATIO Tasten Die Größe des Bidlschirms kann zurückgesetzt werden zu den Werten, welcher der Anwender bevorzugt. Indicator Tasten 1. Drücken Sie die MENU Taste auf der Fernbedienung, damit das Bildschirm-Menü angezeigt wird. Drücken Sie ▲▼ um einen Bildschirm auszuwählen. -
Seite 44: Menü Position
Option Option Sie können das Optionsmenue nutzen um die folgenden Option-Menü Funktionen einzustellen. Option Sprache Deutsch 1. Drücken Sie die MENU Taste auf der Fernbedienung damit Menü position das Bildschirm-Menü angezeigt wird. Drücken Sie ▲▼ um Auto-Setup Trapezkorrektur Speichern eine Option auszuwählen. Drücken Sie dann ► oder OK Hintergrund blau um ins Untermenü... -
Seite 45: Eingangssuche
Option Auto-Setup Diese Funktion aktiviert die Eingangssuche und Auto PC- Anpassung, indem Sie auf die AUTO Taste am seitlichen √ Hinweis: Bedienfeld oder auf Ihrer Fernbedienung drücken. • Wenn wärend der der Input-Suche die INPUT-Taste auf Einstellungen für diese können wie folgt verändert werden: der Seiten-Steuerung oder die RGB 1/2-Tasten, die VIDEO-, S-VIDEO, HDMI- oder COMPONENT-Tasten Eingangssuche... - Seite 46 Option Anzeige Diese Funktion dient der Anzeige des Logo. Ein......Logo zeigen. Aus......Zeigt das Eingabebild anstatt des Logos. Logo (Logo und Logo PIN Code Sperre Einstellung) Diese Funktion erlaubt Ihnen das Anpassen des Bildschirmlogos mit Logoauswahl, Aufzeichnen, Logo PIN Code Sperre, und Logo PIN Code Wechsel.
-
Seite 47: Ändern Sie Die Logo Pin Code Wechsel-Einstellung
Option Logo PIN Code Sperre Wählen Sie eine Zahl mit ▲▼ und drücken Sie ► um die Zahl einzustellen und um den Cursor zu bewegen. Die Zahl ändert sich auf "*". Wenn Sie eine falsche Zahl eingegeben haben bewegen Sie den Cursor zum korrigieren an die gewünschte Zahl durch Drücken von ◄, und wählen Sie dann die richtige Zahl mit ▲▼... -
Seite 48: Kein Signal
Option Deckenpro Für die Projektion von einem an der Decke aufgehängtem Projektor. Aus ..Diese Funktion deaktivieren. Auto ..Das Bild wird automatisch gemäß der Vorrichtung gedreht. Ein....Das Bild wird gedreht. Rückpro Wenn die Funktion auf “On” gesetzt ist, wird das Bild rechts/ links umgekehrt. -
Seite 49: Standby-Modus
Option Stand-by-Modus Auf diese Funktion kann zugegriffen werden, wenn der Projektor über ein Netzwerk betrieben wird. Normal ...Stellt die Energiezufuhr zur Netzwerkfunktion sicher, sogar wenn der Projektor ausgeschaltet wird. Sie können den Projektor über das Netzwerk an-/ausschalten, die Netzwerkumgebung ändern und eine E-Mail über den Projektorstatus erhalten, wenn dieser ausgeschaltet ist. -
Seite 50: Geben Sie Einen Pin-Code
Option PIN Code Sperre Hier können Sie den Projektor durch den Gebrauch durch Unbefugte schützen. Die folgenden Optionen sind verfügbar: Aus ..Entriegelt Ein ..Erfordert die Eingabe eines PIN-Codes bei jedem Einschalten des Projektors. Wann immer Sie die PIN Code Sperre-Einstellung oder den PIN-Code (eine dreistellige Zahl) ändern wollen, müssen Sie den PIN- Code einzugeben. -
Seite 51: Zähluhr Filter
Option Lüfter Diese Funktion bietet die folgenden Optionen des Kühlgebläses nach dem Ausschalten des Projektors. EIN ... Schneller und lauter als bei normalem Betrieb, benötigt aber weniger Zeit als im AUS-Modus. OFF... Normaler Betrieb mit ca. 60 Sekunden Abkühlzeit Höhenlagen-Modus Hier können Sie die Lüfter über das Setup-Menü... -
Seite 52: Information
Information Anzeigen der Eingangsquelle Das Informations-Menü wird verwendet, um das Signal eines projizierten Bildes und den laufenden Zustand zu erkennen. Informations-Menü Direkter Betrieb Drücken Sie INFO. Die Tasten der Fernbedienung und das Informations-Menü werden auf dem Bildschirm erscheinen. Quelle Komponente 1080i H-Sync.-Freq. -
Seite 53: Wartung
Wartung WARNING TEMP Anzeige Die WARNING TEMP Anzeige gibt Auskunft über den Anzeige Schutzzustand des Projektors. Der Anwender sollte die WARNING TEMP Anzeige und die POWER Anzeige überprüfen und sicherstellen, dass diese einwandfrei funktionieren. Der Beamer befindet sich im Ruhemodus und die Anzeige WARNING TEMP Anzeige leuchtet rot WARNUNG-TEMP blinkt rot. -
Seite 54: Reinigung Des Luftfilters
Wartung Reinigung des Luftfilters Der Luftfilter verhindert, dass Staub auf das Objektiv oder in das Innere des Projektors gelangt. Ist der Luftfilter mit Staubpartikeln verstopft, wird der Wirkungsgrad des Kühlgebläses herabgesetzt. Dies führt zu einer Ansammlung von innerer Hitze, welche sich nachteilig auf die Lebensdauer des Projektors auswirkt. -
Seite 55: Abdecken Des Objektivs
Wartung Abdecken des Objektivs Bringen Sie bei Transport oder längerem nichtgebrauch des Projektors den Objektivdeckel an. Reinigen der Projektorlinse Lösen Sie vor dem Reinigen das Netzkabel. Wischen Sie das Objektiv mit einem weichen Reinigungstuch mit mildem Kameralinsenreiniger, oder verwenden Sie ein Brillenputztuch oder im Handel erhältliches Luftgebläse, um die Objektivlinse reinigen. -
Seite 56: Lampe Wechseln
Wartung Lampe wechseln Anzeige Wenn sich die Lebensdauer der Lampe erreicht ist, erscheint das Lampenaustauschsymbol auf dem Bildschirm und die LAMP-Kontrollleuchte rot. Lampe ersetzen-Anzeige blinkt gelb auf. Tauschen Sie die Lampe durch eine neue des gleichen Typs aus. Der Zeitpunkt für das aufleuchten der Lampe ersetzen-Anzeige ist vom Lampenaustauschsymbol Lampenmodus abhängig. -
Seite 57: Vorsichtshinweise Zur Handhabung Der Lampe
Wartung Erstatzlampe bestellen Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Geben Sie dazu die folgenden Angaben an. Lampentyp: 1300016500 Vorsichtshinweise zur Handhabung der Lampe In diesem Projektor wird eine Lampe verwendet, die unter hohem Druck steht, deshalb muss die Lampe sorgfältig behandelt werden. -
Seite 58: Anhang
Anhang Fehlersuche Prüfen Sie zunächst nachstehende Informationen, bevor Sie sich an Ihren Einzelhändler oder den Kundendienst wenden. - Stellen Sie sicher, dass Sie Peripheriegeräte ordnungsgemäß anhand der Anleitungen (Seite 19-21) an den Beamer angeschlossen haben. - Prüfen Sie, ob alle Geräte an eine Steckdose angeschlossen und eingeschaltet sind. - Falls der Beamer das Bild eines angeschlossenen Computers nicht anzeigt, starten Sie den Computer erneut. - Seite 59 Anhang Problem Mögliche Lösung Auto PC-Anpassung funktioniert nicht. - Prüfen Sie das Signal der Eingangsquelle. Die automatische Anpassung durch den PC ist nicht möglich, wenn 480p, 576p, 720p, 480i, 576i oder 1080i ausgewählt wurden. Automatische Lampenabschaltung funktioniert - Die Lampenabschaltung funktioniert nicht, wenn die Funktionen nicht.
-
Seite 60: Anzeige Und Projektorzustand
Anhang Anzeige und Projektorzustand Kontrollieren Sie die Anzeige für den Projektorzustand. Anzeigen Projektorzustan POWER (Grün WARNING Lamp SHIFT FOCUS /Rot) (Rot) (Gel) (Blau) (Grün) Der Projektor ist Aus. (Das Netzkabel ist gezogen). Der Projektor ist im standby-Modus. Zum einschalten POWER drücken. -
Seite 61: Kompatibles Signal
Anhang Kompatibles Signal Im Grunde genommen kann der Projektor Signale mit der V-, H- Frequenz, wie unten beschrieben wird, empfangen: Spezifikation Spezifikation Vorschlag Pixel Uhr Vorschlag Pixel Uhr Auflösung H-freq.(KHz) V-freq.(Hz) Auflösung H-freq.(KHz) V-freq.(Hz) (MHz) (MHz) Component Video input (Y,Pb,Pr) HDMI-DTV/RGB-DTV/RGBHV-DTV 720*576 15.625... -
Seite 62: Konfiguration Der Anschlüsse
Anhang Konfiguration der Anschlüsse RGB 1/RGB 2/RGB OUT (analog) Anschluss: Analog RGB (D-sub 15-pin) Rot (Eingang/Ausgang) ----- Grün (Eingang/Ausgang) Erdung (Feld synkronisieren) Blau (Eingang/Ausgang) Erdung ----- DDC data Horizontale Syncronisierung Grounding (line synchronizing) (compound sync.) Eingang/ Ausgang Vertikale Syncronisierung Erdung (rot) Eingang/Ausgang Erdung (grün) DDC Uhr... -
Seite 63: Technische Daten
Anhang Technische Daten Mechanische Eigenschaften Maße (W×H×T ) 534.5 mm x 398.5mm x 193.4mm (ohne Linse) Nettogewicht 10.8kg Verstellbarer Fuß 5° Monitorauflösung LCD System 0.79" TFT , active matrix, 3-panel Monitorauflösung 1024 x 768 dots Kompatible Signale Farben-Standard PAL, SECAM, NTSC, NTSC4.43, PAL-M and PAL-N HDTV Signal 480i, 480p, 576i ,576p,720p and1080i Scan-Frequenz... - Seite 64 • Das LCD Panel wurde auf Grundlage eines hohen Standards gefertigt, bei welchem 99.99% der Pixel effektiv wirksam sind. Aufgrund der Charakteristika von LCD Panels kann ein verschwindend geringer Teil der Pixel (0.01% oder weniger) unwirksam sein. Zubehör Benutzerhandbuch (CD ROM) BA850 AC Netzkabel IR (Infrarot) Fernbedienung und Batterien 10m-Kabel-Fernbedieung mit Akku (optional)
-
Seite 65: Abmaße
Anhang Abmaße Einheit: mm Wenn Sie den Projektor an der Decke installieren wollen, LCD PROJECTOR werden Schraublöcher bzw. Bohrlöcher benötigt. Schraube: M6 Tiefe: 10.0 193.4 176.9 534.5 3 0 0 1 5 0... -
Seite 66: Zusammensetzung Der Inhaltsstoffe Von Gefährlichen Substanzen Und Elementen
Anhang Zusammensetzung der Inhaltsstoffe von gefährlichen Substanzen und Elementen Gefährliche Stoffe und Elemente Name der einzelnen Teile Cr6+ PBDE ○ ○ ○ ○ ○ ○ Plastikteile ○ ○ ○ ○ ○ ○ Metallteile × × ○ ○ ○ ○ Gehäuse Optische Teile ○... -
Seite 67: Rs232 Steuerung
Anhang RS232 Steuerung NOTE: Connect the PC & projector with serial port cable (female-to-female pins) for projector computer control. Anschluss 1.1 Port-Einstellung Methode Kommunikationsmethode Asynchrone Kommunikation Bits pro Secunde 19200 Data bits Parität Keine Stop bits Flow control Keine 1.2 Verkabelung RS232 Crosskabel wird verwendet Projector Control Port... - Seite 68 Anhang Befehle Fallsensibel endet jeder Befehl mit [CR] (Carriage). Für jeden Befehl ist eine Sekunde Zeit. Wenn Sie die Time Out-Einstellung vorübergehend abbrechen möchten, senden Sie bitte "#!" [CR]. (Es sollte innerhalb einer Sekunde geschickt werden). Befehl Befehl POWER ON Automatische PC- Einstellung POWER OFF (Quick...
- Seite 69 Anhang 2.4 RGB 1 Befehl “A05”[CR] (Hex:0x41 0x30 0x35 0x0d) Details Eingangsquelle zu "RGB1" wechseln. Antwort “-” [CR] “?” [CR] 2.5 RGB 2 Befehl “A06”[CR] (Hex:0x41 0x30 0x36 0x0d) Details Eingangsquelle zu "RGB2" wechseln. Antwort “-” [CR] “?” [CR] 2.6 Component Befehl “A07”[CR] (Hex:0x41 0x30 0x37 0x0d) Details...
- Seite 70 Anhang 2.12 Trapezkorrektur ↓ Befehl “A89”[CR] (Hex:0x41 0x38 0x39 0x0d) Details Auto PC Einstellfunktion Antwort "-" [CR] “?” [CR] 2.13 Menü ein Befehl “A8F”[CR] (Hex:0x41 0x38 0x46 0x0d) Details Trapezkorrektur ↓ Antwort “-” [CR] “?” [CR] 2.14 Menü aus Befehl “A1C”[CR] (Hex:0x41 0x31 0x43 0x0d) Details Bildschirm-Menü...
- Seite 71 Anhang 2.19 noch ausgeschaltet Befehl “A44”[CR] (Hex:0x41 0x34 0x34 0x0d) Details noch ausgeschaltet. Antwort “-” [CR] “?” [CR] 2.20 Kein Bild ein Befehl “A0D”[CR] (Hex:0x41 0x30 0x44 0x0d) Details Alle OSD´s auf dem Bildschirm verschwinden. Antwort “-” [CR] “?” [CR] 2.21 Kein Bild aus Befehl “A0E”[CR] (Hex:0x41 0x30 0x45 0x0d)
-
Seite 72: Kinoeinstellung
Anhang 2.27 16:9 Befehl “AW SCREEN WIDE”[CR] (Hex: 0x41 0x57 0x20 0x53 0x43 0x52 0x45 0x45 0x4E 0x20 0x57 0x49 0x44 0x45 0x0d) Details Bildschirm im "Breit" Format Antwort “-” [CR] “?” [CR] 2.28 4:3 Befehl “AW SCREEN FULL”[CR] (Hex: 0x41 0x57 0x20 0x53 0x43 0x52 0x45 0x45 0x4E 0x20 0x46 0x55 0x4C 0x4C 0x0d) Details Vollbild-Modus... - Seite 73 Anhang 2.34 Farbpalette Befehl “A39”[CR] (Hex:0x41 0x33 0x39 0x0d) Details Bildmodus "Tafel (Farbe)". Antwort “-” [CR] “?” [CR] 2.35 Navigation ► Befehl “A3A”[CR] (Hex:0x41 0x33 0x41 0x0d) Details ► Antwort “-” [CR] “?” [CR] 2.36 Navigation ◄ Befehl “A3B”[CR] (Hex:0x41 0x33 0x42 0x0d) ◄...
- Seite 74 Anhang 2.41 RGBHV Befehl “A37”[CR] (Hex:0x41 0x33 0x37 0x0d) Details Eingangsquelle zu "RGBHV" wechseln. Antwort “-” [CR] “?” [CR] 2.42 Lamp mode auto Befehl "AW LAMPMODE AUTO"[CR] (Hex: 0x41 0x57 0x20 0x4C 0x41 0x4D 0x50 0x4D 0x4F 0x44 0x45 0x20 0x41 0x55 0x54 0x4F 0x0d) Details Wechsle den Lampenmodus zu "Auto"...
-
Seite 75: Lan Kontrolle
Anhang LAN Kontrolle LAN Kontrolle Vorbereitung: 1. Ausstattung: PC, Projektor, Kabel 2. Anschlussverfahren: Schließen Sie den Projektor an einen Router oder Schalter am LAN durch direkte oder Cross-Kabel an. Wenn der Anschluss von PC und Projektor mit einem parallel-Kabel scheitert, schalten Sie bitte wie vorgeschlagen auf Cross-Kabel um. 3. - Seite 76 Anhang 5.Netzwerk Einstellun mit DHCP "Aus" Netzwerkeinstellung DHCP auf Aus stellen : Richten Sie manuell eine IP address DHCP IP Address ein. IP address im PC Format einrichten. Subnet (1) SELECT drücken, mit den Pfeil-Tasten ▲▼ “DHCP Aus” Gateway wählen und erneut SELECT drücken. (2) ▲▼...
- Seite 77 Anhang Steuerung der Webseite: < Hinweis > • Informationen dieser Seite müssen regelmäßig upgedated werden wenn die Webseite nicht korrekt antwortet. • Einige Menüs erscheinen nicht im Menüfenster aufgrund der Begrenzungen des Netzwerks. Power option Projector/Power < Hinweis > • Informationen dieser Seite müssen regelmäßig upgedated werden wenn die Webseite nicht korrekt antwortet. •...
- Seite 78 Anhang 3) Screen: Bildschirmformat wählen. 4) Image: Voreingestellter Bild-Modus kann gewählt werden. 5) ImageAdj: Kontrast und Helligkeit können eingestellt werden. <Hinweis> • + / -:. Die Werte können nur immer Schritt für Schritt geändert werden • Set: Wenn Sie die gewünschte Einstellung direkt eingeben wollen, dann geben Sie einen Wert ein drücken Sie dann auf "set". - Der maximalen Werte ist 63.
- Seite 79 Anhang 6) Input : Eingangsquelle wählen. 7) 0ption: Status anderer Einstellungen wählen. <Hinweis> • Wenn die Webseite nicht korrekt reagiert müssen die Informationen dieser Seite jedes Mal upgedated werden. Beispiel Drücken Sie das Refresh-Menü auf der Webseite zum updaten der Informationen.
- Seite 80 Die Modell-und Seriennummer des Projektors befinden sich auf der Rückseite oder an den Seiten des Projektors. Sollten Sie jemals unseren Service benötigen, tragen Sie sowohl Modell- als auch Seriennummer unten ein. Modell: Serie: www.lg.com...
