Einstellung / Programmieren / Temperatureinstellung /
Zuweisen neue
In der gewünschten Sektion (Heizung) wählen Sie durch Betätigung
des Bildschirms die Position Zuweisen neue (Abb. 30). Angezeigt
wird die Liste der Aktoren der gewählten Sektion (Abb. 31). Durch
Berührung wählen Sie die Bezeichnung des Aktors, den Sie der
RF Touch Einheit zuordnen möchten. Geben Sie die Adresse des
zuzuordnenden Aktors ein. Abb. 32 (auf dem Aktor aufgeführt, siehe
Seite 11). Bestätigen Sie mit
Aktor zugeordnet wird (Abb. 33). Auswahlbestätigung - Abb. 34.
Menü erscheint (Abb. 35):
• Entfernen (Abb. 40)
– dient zum Abbrechen der Verbindung zwischen dem Temperatur-
element und dem Namen aus dem Menü Temperatureinstellung.
• Adresse veränderung (Abb. 41)
– durch die Änderung einer Adresse ändern Sie das zugeordnete
Element
• Kommunikationstest (Abb. 42)
- dient der Ermittlung und der Darstellung des aktuellen Standes
des Signals zwischen RF Touch und dem programmierten Aktor.
- Durch Betätigung der Schaltfläche Start wird der Test gestartet
und der aktuelle Signalzustand wird in Prozenten dargestellt.
Bem.: Wenn das Kommunikationstestelement muss in der Anlage
einbezogen werden. Kommunikationstest kann nicht mit Elementen der
batteriebetriebenen erfolgen (RFTI-10B, RFTC-10/G, RFATV-1, RFWB-10/T).
• Verbinden mit ... (Abb. 43)
– Sie werden für eine Kombination aus thermischem und
Multifunktionsschalter verwendet (Oder RFDAC-71B),
wenn das Thermoelement die aktuelle Temperatur misst
und Multifunktionsschalter auf der Basis des eingestellten
Heizprogramm RF Touch kann eine Heizvorrichtung einschalten.
Die eine Heizung Element kann auf 10 Schaltern gepaart werden.
22
. Wählen Sie die Bezeichnung, die dem
OK
Temperatureinstellung
Zuweisen neue
RFSTI-11B
Zuweisen
RFTI-10B IN
neue
RFTI-10B EXT
RFTC-10/G
Zugewiesen
Aktoren
RFSTI-11/G KOMBI
RFSTI-11G IN

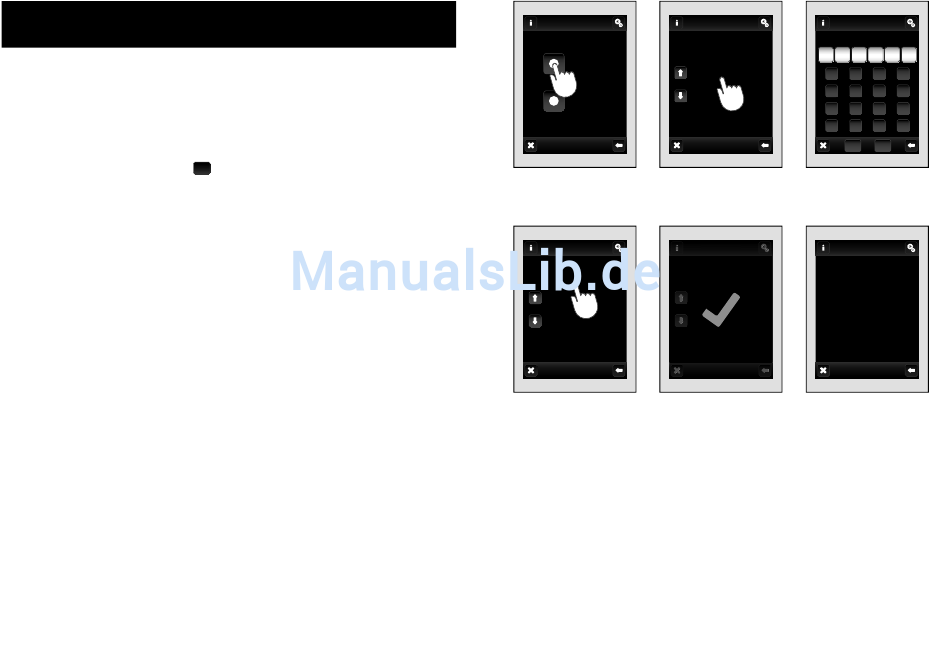

Abb. 30
Abb. 31
Platzierung
Platzierung
Platzierung
Raum 1 Klima
Raum 1 Klima
Raum 1 Klima
Raum 3 Klima
Raum 3 Klima
Raum 3 Klima
Wohnzim. Klima
Wohnzim. Klima
Wohnzim. Klima
Heizung Küche
Heizung Küche
Heizung Küche
Heizung Schlafzimmer
Heizung Schlafzimmer
Heizung Schlafzimmer
Heizung Vorraum
Heizung Vorraum
Heizung Vorraum
Abb. 33
Abb. 34
RFTI-10B EXT
Zuweisen neue
1
2
3
4
5
6
7
8
9
0
A
B
C
D
E
F
OK
C
Abb. 32
RFTI-10B EXT
Entfernen
Adresse veränderung
Kommunikationstest
Verbinden mit ...
Verbunden mit ...
Abb. 35
