5.3
Abbildung 5

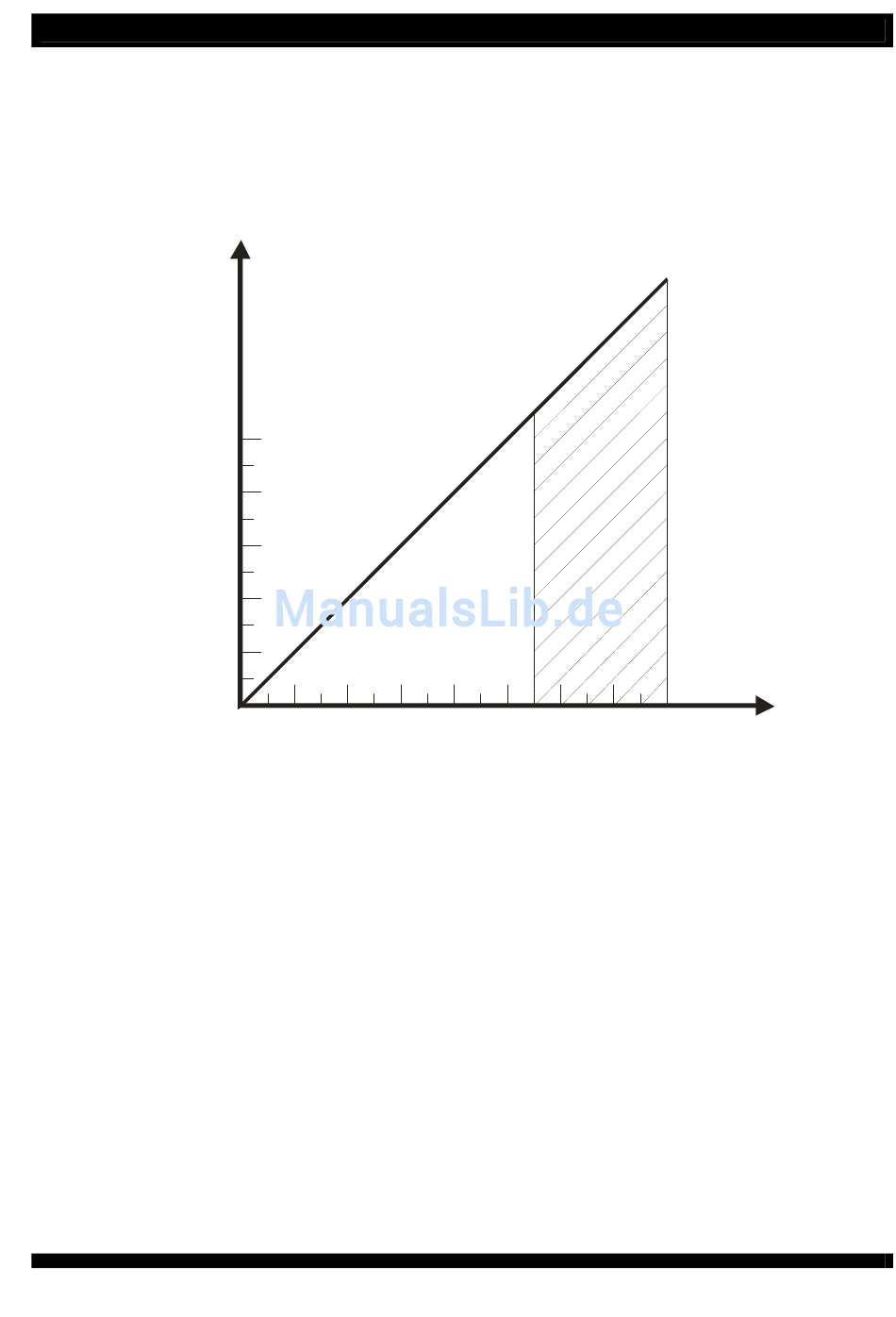

Diagramm für die ausgegebene Spannung an Pin 2 der Meldebuchse.
I
(mA)
5
4
3
2
1
0
0
1
2
Das Startsignal des Überwachungszyklus hat eine Spannung von > 5,5 V.
Die nachfolgenden Spannungen, nach der Signalpause, entsprechen den
aktuellen Stromwerten an den HV-Buchsen 1 - 6.
Ein Stromwert über 5 mA an den HV-Buchsen ist durch das Abschalten des
Geräts nicht möglich.

Funkenerkennung

Das Gerät hat eine Funkenüberwachung. Bei einem Funkenüberschlag an
einer der HV-Buchsen oder an den angeschlossenen Ionisationsgeräten
schaltet das Gerät ab.
Funkenüberschläge können auch an Kabeln mit fehlerhafter Isolierung und
an defekten Steckverbindern auftreten.
3
4
6
5
7
8
Anwendung
U
(V)
Seite 17
