Anwendung
5.2
Stromüberwachungszyklus

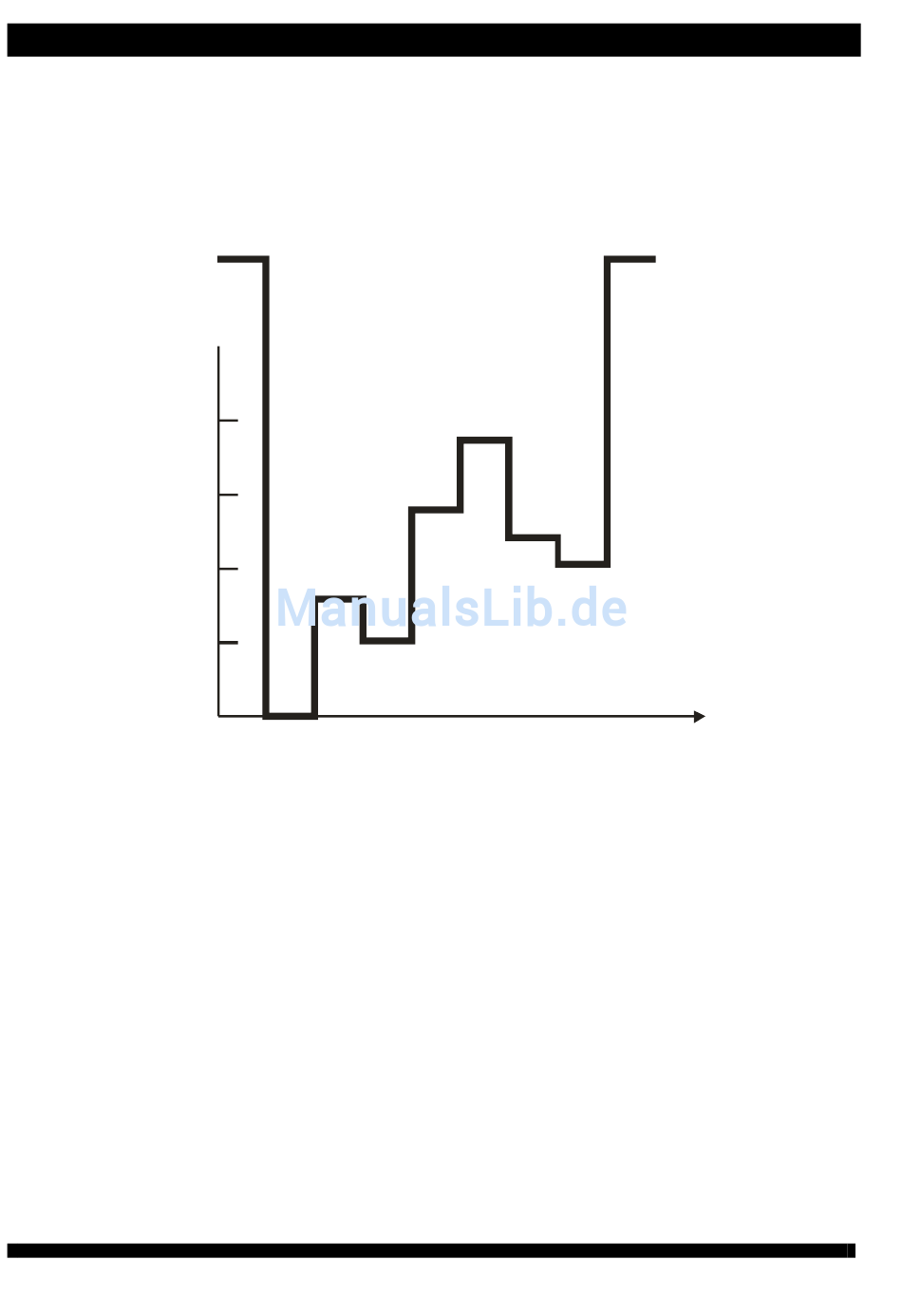

Abbildung 4
Diagramm für die Stromanzeige.
Die Dauer für ein Überwachungszyklus beträgt 64 (±4 %) Sekunden.
Es wird nur ein Stromwert für die HV-Buchsen angezeigt an denen ein
Ionisationsgerät angeschlossen ist.
Z: Startsignal
A: Signalpause
B: Stromwert HV-Buchse 1
C: Stromwert HV-Buchse 2
D: Stromwert HV-Buchse 3
E: Stromwert HV-Buchse 4
F: Stromwert HV-Buchse 5
G: Stromwert HV-Buchse 6
Seite 16
I
(mA)
5
4
3
2
1
0
Z
A
B
C
D
E
F
t
(s)
Z
G
