Haug EN 8 SLC MT Bedienungsanleitung
Entladenetzteil
Vorschau ausblenden
Andere Handbücher für EN 8 SLC MT:
- Bedienungsanleitung (24 Seiten) ,
- Bedienungsanleitung (20 Seiten)
Verwandte Anleitungen für Haug EN 8 SLC MT
Inhaltszusammenfassung für Haug EN 8 SLC MT

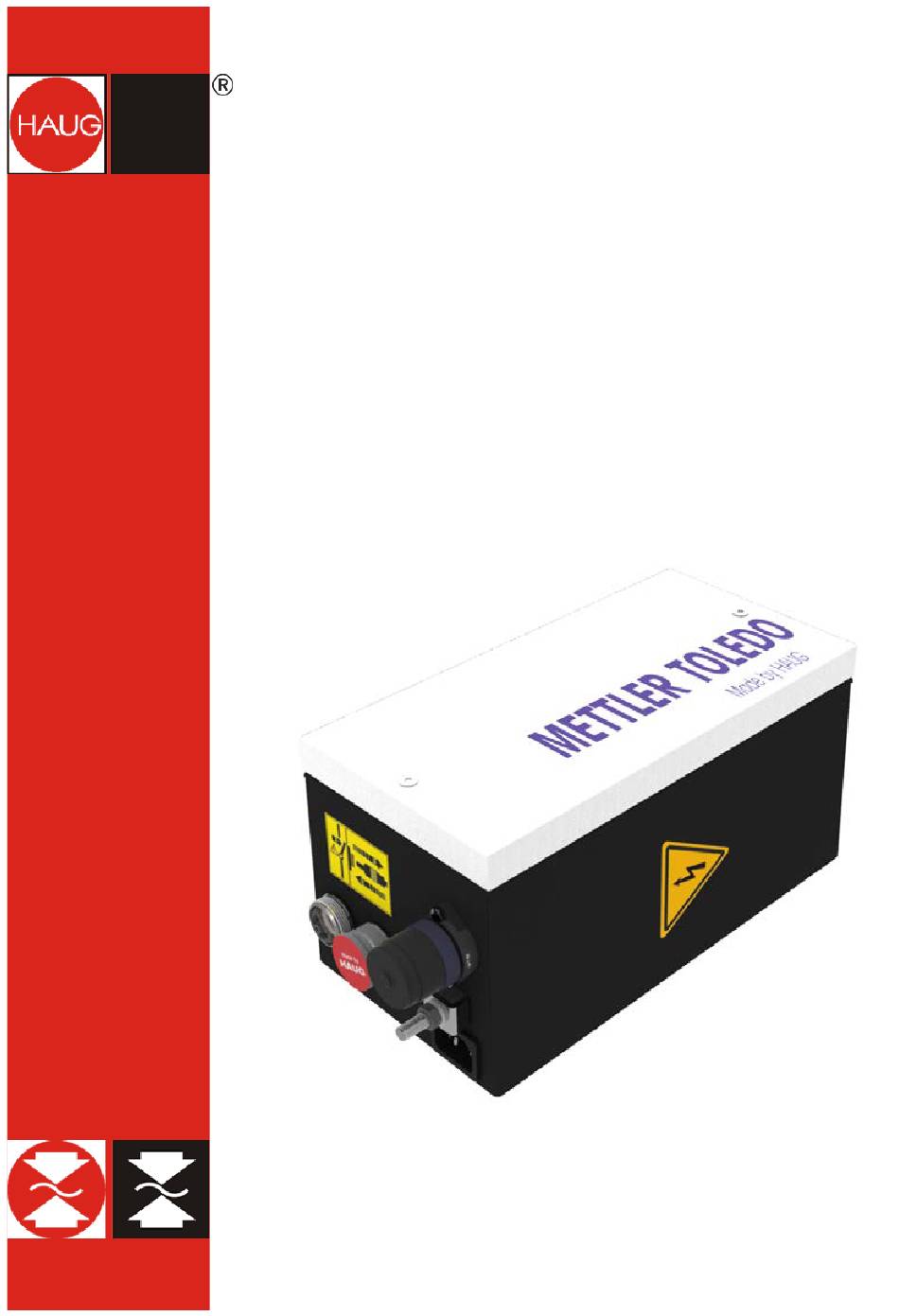

- Seite 1 Bedienungsanleitung Entladenetzteil EN 8 SLC MT Identnummer: 01.7913.055 (100 V), 01.7913.005 (200 V), 01.7912.005 (230 V) Zum späteren Gebrauch aufbewahren! Static Line...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Benutzerhinweise ............4 Symbolik in der Bedienungsanleitung....... 4 Symbolik auf dem Entladenetzteil ........5 Sicherheit ..............6 Bestimmungsgemäß verwenden ........7 Geräteübersicht ............8 Installieren ..............9 Betreiben ..............13 Normal betreiben ............13 Im Taktbetrieb betreiben ..........13 Fehler beheben ............14 Sicherung austauschen........... -
Seite 4: Benutzerhinweise
Benutzerhinweise 1 Benutzerhinweise Vor dem Installieren und in Betrieb nehmen diese Bedienungsanleitung vollständig lesen. Die Sicherheitshinweise immer beachten. Diese Bedienungsanleitung ist ein Bestandteil des Produkts, deshalb für einen späteren Gebrauch oder Nachbesitzer aufbewahren. Das Entladenetzteil ist wartungsfrei und beim bestimmungsgemäßen Verwenden betriebssicher. -
Seite 5: Symbolik Auf Dem Entladenetzteil
Benutzerhinweise Niemals in den Hausmüll werfen. Vorsicht, Warnung vor einer Gefahrenstelle! 1.2 Symbolik auf dem Entladenetzteil WARNUNG! Hohe elektrische Spannung ACHTUNG! Ionisationsgerät am HS-Anschluss nur ein- /ausstecken, wenn das Entladenetzteil ausgeschaltet ist. -
Seite 6: Sicherheit
Sicherheit 2 Sicherheit Nur die vom Betreiber autorisierten Personen dürfen Tätigkeiten am Entladenetzteil ausführen. Der Installateur muss eine Elektrofachkraft sein und die Bedienungsanleitung vollständig lesen. Der Bediener muss die Bedienungsanleitung vollständig lesen. Bei Arbeiten am Entladenetzteil die Spannungsversorgung abschalten und gegen ein unbeabsichtigtes Einschalten sichern. Gefahren durch manipuliertes oder fehlerhaftes Entladenetzteil Bei eigenmächtigen Umbauten, Feuchtigkeit oder Beschädigungen am Entladenetzteil besteht die Gefahr elektrischer Schläge bzw. -
Seite 7: Bestimmungsgemäß Verwenden
Stecker. In Kombination mit einem Ionisationsgerät wird in einem Fertigungsprozess elektrostatische Ladung neutralisiert. Immer die in dieser Bedienungsanleitung vorgeschriebenen Installations- und Betriebsbedingungen einhalten. Eine Gewährleistung wird nur für Produkte, Zubehör oder Ersatzteile der Firma HAUG GmbH & Co. KG übernommen. -
Seite 8: Geräteübersicht
Geräteübersicht 3 Geräteübersicht A Netzschalter (leuchtet grün bei eingeschaltetem Entladenetzteil) B Meldeleuchte C Sicherungshalter mit Sicherung (Sicherung austauschen, siehe Seite D 2 x HS-Anschluss E Signalbuchse mit Brückenstecker F Erdungsanschluss (Klemme) G Kaltgeräteanschluss... -
Seite 9: Installieren
• Niemals an einem Einbauort mit direkter Sonneneinstrahlung installieren. 1. Das Entladenetzteil mit den Bestelldaten auf Übereinstimmung prüfen. Bei Beschädigungen am Entladenetzteil Kontakt mit der Firma HAUG GmbH & Co. KG aufnehmen. 2. Vor dem Anschließen unbedingt prüfen, ob für das Entladenetzteil die richtige Versorgungs- spannung zur Verfügung... - Seite 10 Installieren 3. Das Entladenetzteil am gewünschten Einsatzort aufstellen bzw. mit der beiliegenden Halteplatte befestigen. • Die Lage des Entladenetzteils hat keinen Einfluss auf seine Funktion. • Wir empfehlen das Entladenetzteil mit den HS-Anschlüssen nach unten zu befestigen (Schutz vor Feuchtigkeit, Öl und Schmutz).
- Seite 11 Installieren 6. Das Entladenetzteil an die Versorgungsspannung anschließen. Ausschließlich das mitgelieferte Kaltgeräte Anschlusskabel mit integriertem Erdleiter verwenden. • Das Kaltgeräte Anschlusskabel am Kaltgeräteanschluss des Entladenetzteils einstecken. • Den Netzstecker ausschließlich an einer Steckdose mit funktionierendem Erdleiter einstecken. Kontakt- bzw. Trennungsfunkenüberschläge! Bei eingeschaltetem Entladenetzteil kommt es beim Ein-/Ausstecken des Ionisationsgeräts am HS-Anschluss zu Funkenüberschlägen.
- Seite 12 Installieren 8. Bei Bedarf die Signalleitung an der Signalbuchse anschließen. • Über die Signalbuchse kann das Entladenetzteil getaktet werden. Konfiguration der Signalbuchse: A Externe Steuerspannung oder B Externer Taktschalter Pin1 Externe Steuerspannung (Rechtecksignal, 1 kHz, 10 V, positiv) Pin2 Pin3 Nicht belegt Pin4 Nicht belegt...
-
Seite 13: Betreiben
Betreiben 5 Betreiben Voraussetzungen: Das Entladenetzteil und das Ionisationsgerät sind den Bedienungsanleitungen entsprechend angeschlossen und installiert. 5.1 Normal betreiben Es ist keine Signalleitung an der Signalbuchse angeschlossen. Der Brückenstecker muss auf der Signalbuchse aufgeschraubt sein. 1. Das Entladenetzteil am Netzschalter einschalten. •... -
Seite 14: Fehler Beheben
• Ausschließlich eine Elektrofachkraft darf die Fehlerbehebung durchführen. HINWEIS: Falls hiermit die Störung nicht beseitigt werden kann, das Entladenetzteil und das Ionisationsgerät zur Überprüfung an die Firma HAUG GmbH & Co. KG einsenden (Adresse siehe Rückseite Umschlag). Fehler Ursache Maßnahme zum Fehler beheben... -
Seite 15: Sicherung Austauschen
Fehler beheben 6.1 Sicherung austauschen Geräteschaden! Eine falsche Sicherung im Entladenetzteil kann einen Fehler verursachen. Dies kann zu einem Kabelbrand führen. • Ausschließlich Sicherungen des angegebenen Typs verwenden. • Niemals reparierte Sicherungen verwenden. • Niemals Sicherung überbrücken. Der Gerätetyp und die Nennspannung sind auf dem Typenschild angegeben. -
Seite 16: Flussdiagramm
Fehler beheben 6.2 Flussdiagramm Die Meldeleuchte leuchtet nicht. Entladenetzteil ausschalten und Ionisationsgeräte ausstecken. Signalleitung vom Entladenetzteil trennen und den Brückenstecker auf die Signalbuchse aufschrauben. Entladenetzteil einschalten. Entladenetzteil Meldeleuchte bleibt aus? defekt nein Entladenetzteil ausschalten und ein Ionisationsgerät anschließen. Entladenetzteil einschalten. Dieses Ionisations- gerät hat einen Fehler. -
Seite 17: Zubehör / Ersatzteile
Zubehör / Ersatzteile 7 Zubehör / Ersatzteile Bezugsquelle für Zubehör und Ersatzteile ist Ihr autorisierter Mettler- Toledo Vertriebspartner. Artikel Bestell-Nummer Punktelektrode Universal 11107765 Punktelektrode XP 11107762 U-Elektrode Universal 11107764 U-Elektrode klein 11140161 Ionisationskit Quantos System 11141829 Netzkabel (Länderspezifisch) Auf Anfrage Blindstopfen für HS-Anschlüsse Auf Anfrage... -
Seite 18: Technische Daten
Technische Daten 8 Technische Daten 8.1 Kenndaten und Spezifikationen Bezugstemperatur 23 °C HS-Anschlüsse Hochspannung 6,7 ±1 kV~ ≤ 5 mA Kurzschlussstrom Rechtecksignal: Pulsbreite Tp/To Takt ein > 40 % Takt aus < 1 % Amplitude 10 V ±20 % Frequenz 1 kHz ±20 % Polarität Positiv... -
Seite 19: Umgebungsbedingungen
Technische Daten 8.3 Umgebungsbedingungen Niemals in explosionsgefährdeten Bereichen einsetzen. Ausschließlich im Innenbereich verwenden. Höhe über NN Bis 2000 m Temperatur: Nenngebrauchsbereich +5 °C bis +45 °C Grenzbereich für Lagerung und -15 °C bis +60 °C Transport Luftfeuchte: Nenngebrauchsbereich A = %RF B = °C Luftdruck: Nenngebrauchsbereich... -
Seite 20: Gehäuse
Technische Daten 8.4 Gehäuse Schutzart IP 20 Schutzklasse Überspannungskategorie Verschmutzungsgrad Netzanschluss Über Kaltgeräte Netzkabel Abmessungen: Höhe 245 mm Breite 128 mm Tiefe 125 mm Gewicht: 5 kg... -
Seite 21: Außer Betrieb Nehmen
Außer Betrieb nehmen 9 Außer Betrieb nehmen Stromschlaggefahr! Das Entladenetzteil wird mit elektrischer Spannung betrieben und erzeugt eine hohe elektrische Spannung. Ein unsachgemäßes Außerbetriebnehmen kann zu einem Stromschlag führen. • Ausschließlich eine Elektrofachkraft darf eine Außerbetriebnahme durchführen. 1. Das Entladenetzteil spannungsfrei schalten. 2. - Seite 24 made by...
