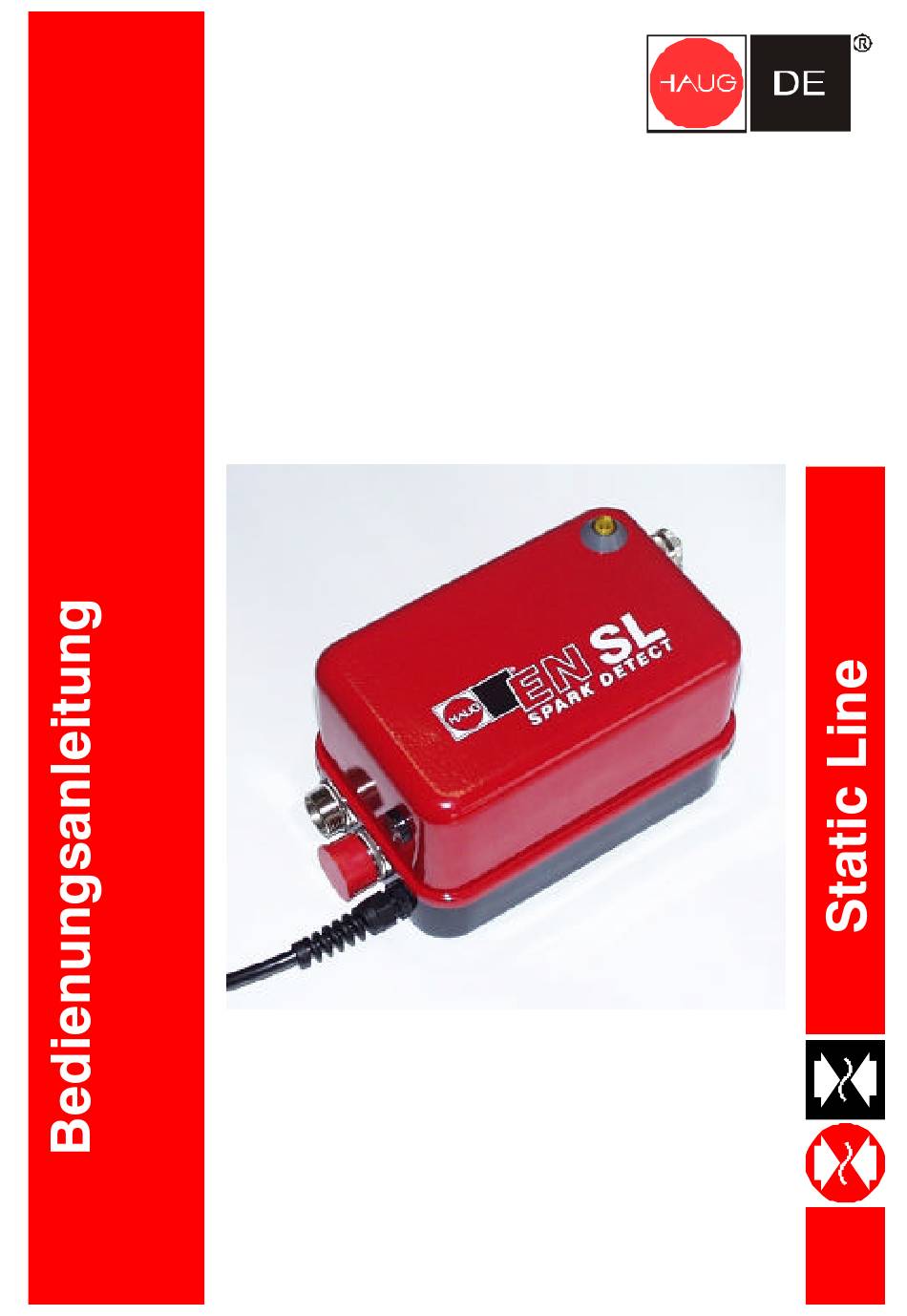

- Seite 1 Netzteil EN SL SD...
-
Seite 3: Inhaltsverzeichnis
Hinweise zur Bedienungsanleitung................5 Verwendete Bildzeichen.....................5 Sicherheit........................6 Bestimmungsgemäße Verwendung................6 Gefahrenquellen......................7 Anforderungen an den Installateur................7 Anforderungen an die Bediener.................7 Gerätebeschreibung......................8 Installation........................9 Wichtige Installationshinweise..................9 Aufstellen, anschließen ....................10 Meldebuchse ......................11 Anwendung ........................12 Überwachungsfunktion....................12 Inbetriebnahme......................12 Beseitigen von Störungen...................13 Fehlerdiagnose......................14 Flussdiagramm ......................15 Wartung und Reparatur....................16 Sicherung austauschen...................16 Zubehör........................16... - Seite 4 Typen EN SL SD (115 V) 01.7844.000 EN SL SD (230 V) 01.7843.000...
-
Seite 5: Hinweise Zur Bedienungsanleitung
Hinweise zur Bedienungsanleitung Hinweise zur Bedienungsanleitung Das Netzteil „EN SL SD“ wird in dieser Bedienungsanleitung auch als Gerät bezeichnet. Verwendete Bildzeichen Ø In der Bedienungsanleitung WARNUNG! Verbot für Personen mit Herzschrittmacher! WARNUNG! Hohe elektrische Spannung! Lebensgefahr! Gerät nicht öffnen! WARNUNG! Koaxial-Steckverbinder nur ein-/ausstecken, wenn das Gerät ausgeschaltet ist! -
Seite 6: Sicherheit
Das Gerät darf nicht in explosionsgefährdeten Bereichen installiert oder eingesetzt werden! Das Gerät dient ausschließlich zur Hochspannungsversorgung von HAUG- Ionisationsgeräten. Es erzeugt eine Wechselhochspannung von ca. 7 – 8 kV. Das Gerät ist in Verbindung mit einem Ionisationsgerät zur Beseitigung elektrostatischer Aufladung auf z. -
Seite 7: Gefahrenquellen
Sicherheit Gefahrenquellen ____________________________________________________________________________ WARNUNG! Hohe elektrische Spannung! Lebensgefahr! Gerät nicht öffnen! WARNUNG! Koaxial-Steckverbinder nur ein-/ausstecken, wenn das Gerät ausgeschaltet ist! ____________________________________________________________________________ Bei Defekten an den Hochspannungsbuchsen und -kabeln besteht die Gefahr elektrischer Schläge. Das Gerät ist bei sichtbaren Beschädigungen und vermuteten elektrischen Mängeln sofort außer Betrieb zu nehmen. -
Seite 8: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Abbildung 1 Netzschalter: Schalter leuchtet grün, wenn das Gerät eingeschaltet ist. Meldebuchse Erdungsanschluss Resettaster mit Meldeleuchte Abbildung 2 Hochspannungsanschlüsse Netzanschluss Sicherungshalter mit Sicherung (Austausch siehe Seite 16, Kapitel 7.1) Seite 8... -
Seite 9: Installation
Die Hochspannungsstecker der Ionisationsgeräte bis zum Anschlag in eine der Hochspannungsbuchsen drücken und die Überwurfmutter von Hand fest anziehen. Unbenutzte Hochspannungsanschlüsse wegen Feuchtigkeit und Verschmutzung mit den roten Abdeckkappen verschließen oder verschlossen lassen. Die Lage des Geräts hat keinen Einfluss auf seine Funktion. -
Seite 10: Aufstellen, Anschließen
Betriebs zu heiß und schaltet ab. Die Meldeleuchte blinkt. Die Anschlusslänge steht im Kapitel „Technische Daten“. Vor dem Anschließen, unbedingt Prüfen ob das Gerät für die örtliche Netzspannung geeignet ist (das Typenschild gibt die Spannung an). Bei falscher Netzspannung kann das Gerät Schaden nehmen. -
Seite 11: Meldebuchse
Installation Meldebuchse Abbildung 3 Pin 1, 2 und 3: Potentialfreier Kontakt Pin 4: Signalausgang Thermoschutz: Bei einwandfreier Gerätefunktion liegt an Pin 4 ein Signal von > 9 V an. Der Innenwiderstand ist 10 kΩ. Die Bezugsmasse GND ist auf Pin 5. Bei erfolgter Thermoschutzabschaltung fällt das Signal auf 0 V ab. -
Seite 12: Anwendung
Person muss die Bedienungsanleitung gelesen haben und die Anweisungen, Hinweise und Sicherheitshinweise befolgen. Das Gerät dient ausschließlich zur Hochspannungsversorgung von HAUG- Ionisationsgeräten. Es erzeugt eine Wechselhochspannung von ca. 7 – 8 kV. Das Gerät ist in Verbindung mit einem Ionisationsgerät zur Beseitigung elektrostatischer Aufladung auf z. -
Seite 13: Beseitigen Von Störungen
Beseitigen von Störungen Beseitigen von Störungen ____________________________________________________________________________ WARNUNG! Hohe elektrische Spannung! Lebensgefahr! Gerät nicht öffnen! WARNUNG! Koaxial-Steckverbinder nur ein-/ausstecken, wenn das Gerät ausgeschaltet ist! ____________________________________________________________________________ ACHTUNG! Die Geräte enthalten einen Thermoschutz! Beim Abschalten durch den Thermoschutz kann das Gerät erst nach einer Abkühlung (ca. -
Seite 14: Fehlerdiagnose
Anschlusslänge überprüfen (siehe Seite 18 „Anschlusslänge“). Arbeitsschritte nach dem folgenden Flussdiagramm durchführen. Falls hiermit die Störung nicht beseitigt werden kann, bitte das Gerät und das Ionisationsgerät zur Überprüfung an die Firma HAUG GmbH & Co. KG einsenden (Adresse siehe Rückseite). Seite 14... -
Seite 15: Flussdiagramm
Beseitigen von Störungen Flussdiagramm Meldeleuchte blinkt bzw. der Relaiskontakt geht auf Störung. Netzteil ausschalten und Ionisationsgeräte ausstecken. Netzteil 15 Minuten abkühlen lassen und dann einschalten. Meldeleuchte blinkt? Netzteil defekt nein Netzteil ausschalten und ein Ionisationsgerät einstecken. Netzteil einschalten. Dieses Ionisationsgerät ist defekt. Meldeleuchte blinkt? (Kurzschluss) nein... -
Seite 16: Wartung Und Reparatur
____________________________________________________________________________ Das Gerät enthält keine zu wartenden oder vom Bediener selbst zu reparierenden Teile. Ausschließlich die Fa. HAUG GmbH & Co. KG ist zur Reparatur oder Kalibrierung berechtigt. Sollte das Gerät defekt sein oder der Verdacht auf einen Defekt besteht, sofort außer Betrieb nehmen und gegen eine Wiederinbetriebnahme sichern. -
Seite 17: Technische Daten
Technische Daten Technische Daten Kenndaten und Spezifikationen Bezugstemperatur 23 °C 2 HAUG-Hochspannungs- Hochspannungsanschlüsse anschlüsse Hochspannung U = ca. 7 - 8 kV Kurzschlussstrom Ik ≤ 5 mA Kontaktbelastung max. Meldebuchse 24 VAC/35 VDC, max. 50 mA Nicht Taktbar Versorgungsspannung ACHTUNG! Erdung (Leitung grün/gelb) unbedingt an die Schutzerde des Netzes... -
Seite 18: Anschlusslänge
Technische Daten Anschlusslänge ACHTUNG ! Die zulässige Anschlusslänge am Netzteil darf nicht überschritten werden! Maximale Maximale Zulässige Netzteil Ionisationsstablänge Ionisationsstablänge Anschlusslänge Typ A Typ B 01.7844.000, 10 m 01.7843.000 Ionisationsstab EI RN, EI RNE, EI RN OF, EI RA, EI RAE, EI RA OF, EI HRN, EI HRA, EI HRE, EI HRAE, EI HRX, EI PS, EI PSQ, EI PRX, EI PRQ, EI PRV, EI SL, EI W, Typ A EI VAC... -
Seite 19: Umgebungsbedingungen
Technische Daten Umgebungsbedingungen Umgebungstemperatur: Nenngebrauchsbereich +5 °C bis +45 °C Grenzbereich für Lagerung und Transport -15 °C bis +60 °C Luftfeuchte: Nenngebrauchsbereich 20 % bis 65 % RF Grenzbereich für Lagerung und Transport 0 % bis 85 % RF Luftdruck: Nenngebrauchsbereich 800 mbar bis 1060 mbar Schwingungen:... -
Seite 20: Entsorgung
Entsorgung Entsorgung Bei der Entsorgung des Gerätes müssen die nationalen und regionalen Abfallbeseitigungsbestimmungen befolgt und eingehalten werden! Seite 20... - Seite 21 NOTIZEN:...
- Seite 24 HAUG GmbH & Co.KG Friedrich-List-Straße 18 D-70771 Leinfelden-Echterdingen Telefon 07 11 / 94 98 - 0 Telefax 07 11 / 94 98 - 298 www.haug.de E-Mail: info@haug.de HAUG Biel AG Postfach CH-2500 Biel/ Bienne 6 Johann-Renfer-Strasse 60 CH-2500 Biel/ Bienne 6...
