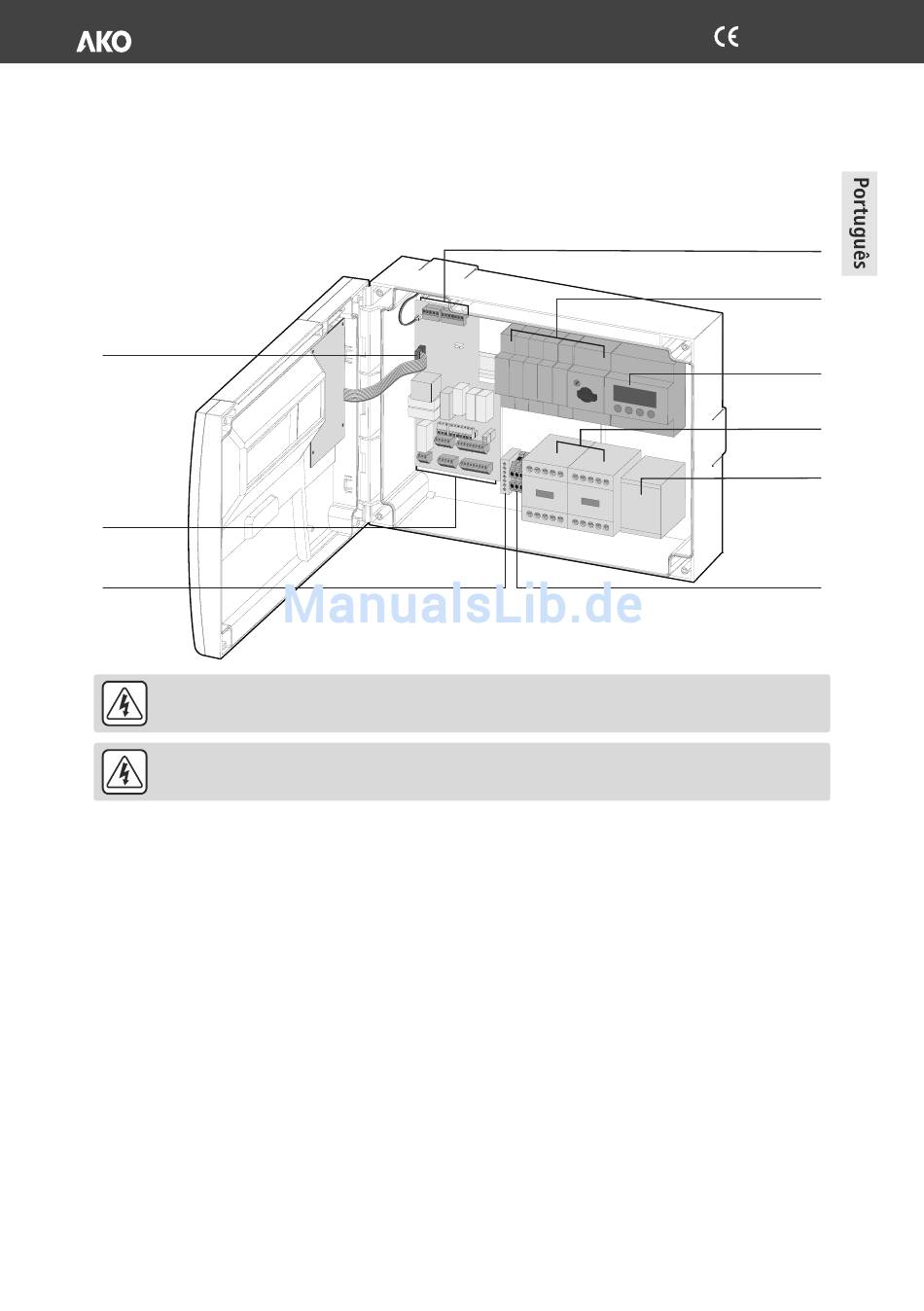

5.- Localização de elementos
Conector mangueira
de controlo
Terminal de
controlo
Terminal de
terra
ATENÇÃO: Desligar a alimentação do equipamento antes de o operar, diversas zonas podem ter tensão.
IMPORTANTE: A disponibilidade dos elementos descritos depende do modelo do quadro.
Identificação
F1: Magnetotérmico de degelo
FM: Magnetotérmico de manobra
Q1: Proteção do motor do compressor
Q3: Proteção do motor dos ventiladores do evaporador
K1M: Contactor do compressor
K2M: Contactor de degelo
K4M: Contactor dos ventiladores do evaporador
T2: Transformador EVC
EVC1: Controlador de válvula de expansão
Terminal de sondas e comunicações
19
1569H054 Ed.02
Proteções
Controlador
válvula
expansão
(EVC)
Contactores
Transformador
EVC
Terminal de
alimentação e
controlo válvula
expansão
