PNQ22 PROFINET Interface
Technische Beschreibung
PNQ22
Die Anschlüsse X1 ... X4 dienen zum Anschluss von bis zu vier FBP-Geräten am PNQ22.
Für den Anschluss stehen vorkonfektionierte Kabel zur Verfügung, sowohl für den Einsatz in Einschubsystemen als
auch für die Verwendung außerhalb von Einschubsystemen. Die zugehörigen Bestellinformationen finden Sie im Kapitel
Bestelldaten. Die LEDs links von den Anschlüssen zeigen den aktuellen Status der Kommunikation.
Einzelheiten hierzu finden Sie im Kapitel
Die Ethernet-Anbindung erfolgt über die beiden RJ45-Buchsen E1 und E2.
Für jede Buchse wird der Kommunikationsstatus durch zwei LEDs angezeigt.
Der PNQ22 muss über den Anschluss X6 mit einer Spannung von 24 VDC versorgt werden.
Status-LEDs
FBP Geräte-
anschluss-
schnittstellen
Micro USB
(Type B)
Konfigurations-
anschluss
Versorgung-
spannung
Anschluss-
klemmen

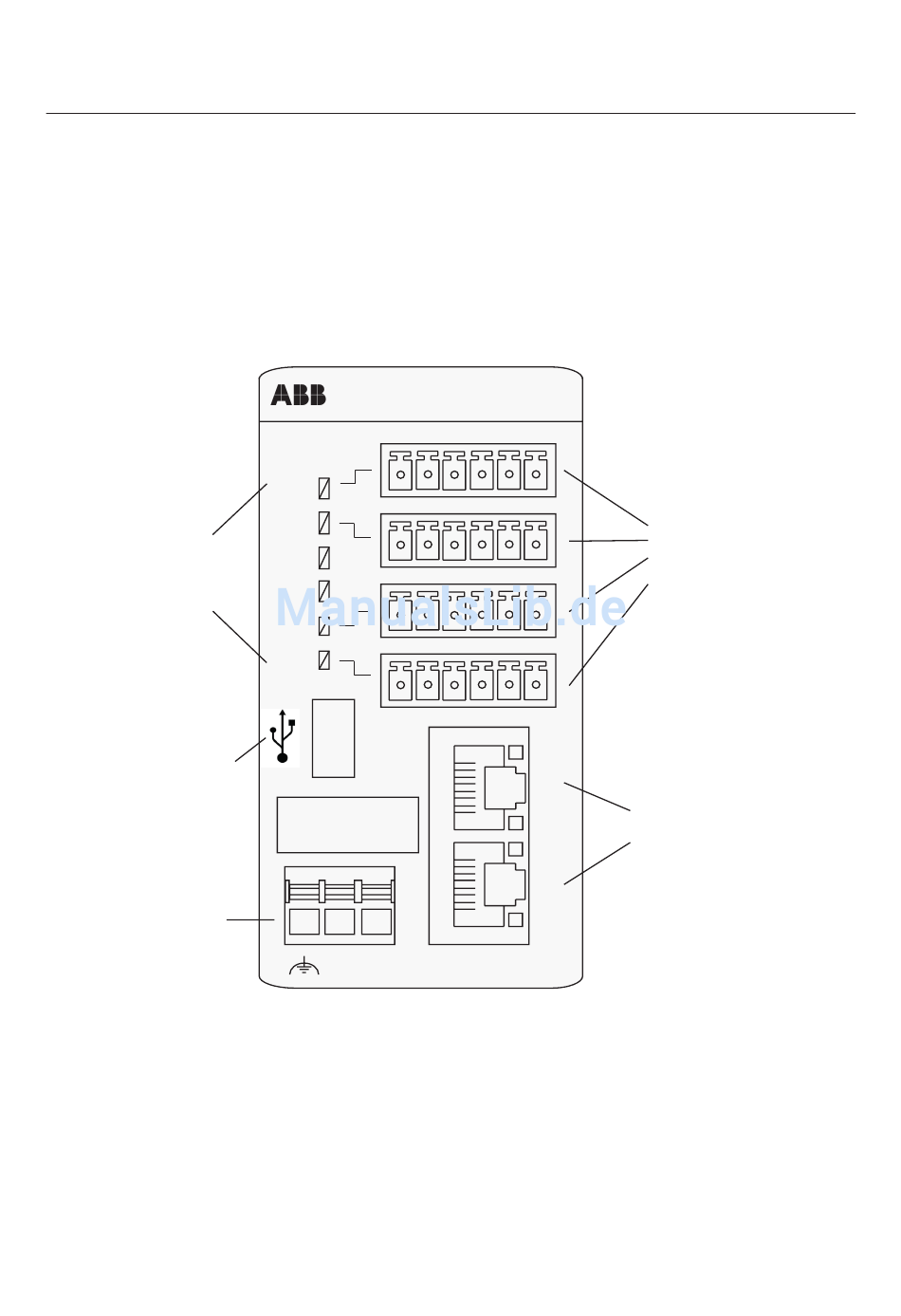

Abb. 2:
Draufsicht auf den PNQ22.
An den Anschlüssen X1 bis X4 können bis zu vier FBP-Geräte am PNQ22 angeschlossen werden.
Der Standard Micro-USB-Anschluss wird nur für Firmware-Updates benötigt.
Die Ethernet-Schnittstellen E1 und E2 ermöglichen eine flexible Integration in unterschiedliche Netzwerkstrukturen.
Unterstützte FBP-Geräte
Die folgenden FBP-Geräte können an den PNQ22 angeschlossen werden:
•
UMC100 (alle Versionen)
•
Weitere mögliche FBP-Geräte gemäß der GSDML-Datei
Stand: 05.2014
Diagnose / Verhalten im
X1
Port 1
Port 2
X2
RDY
PNIO
X3
Port 3
Port 4
X4
X5
X6
24V
0V
DC
Fehlerfall.
PNQ22
Data
E1
Link
Data
E2
Link
- 7 -
FBP Geräte-
anschluss-
schnittstellen
Ethernet
Schnittstellen
PNQ22
