PNQ22 PROFINET Interface
Technische Beschreibung
Diagnose-Ereignisse mit Zeitstempel
Häufig wird für die Synchronisierung der internen Uhren von Computern im globalen Internet das in der Internet-
Norm RFC-1305 spezifizierte Simple Network Time Protocol (SNTP) verwendet. Dieses bietet umfangreiche
Mechanismen für den Zugriff auf Dienste für die nationale Zeit und zur Verbreitung von Frequenzen, zur
Organisation der Zeitsynchronizität des Subnetzes und zur Einstellung der lokalen Uhren der Teilnehmer im
Subnetz [RFC-1305].
Aufgrund seines breiten Anwendungsbereichs und der guten Verfügbarkeit von unterschiedlichen Zeitservern
wurde dieses Protokoll für die Zeitsynchronisierung im PNQ22 ausgewählt. Um die aktuelle Uhrzeit vom
Zeitserver zu erhalten, verwendet der PNQ22 ein Unicast-Protokoll (Punkt-zu-Punkt).
Daher muss die IP-Adresse des Zeitservers eingestellt werden.
Wenn der Parameter
Diagnose-Modus
Zeitstempel mit der aktuellen Zeit des PNQ22 versehen.
Der PNQ22 verwendet diese neue Zeit, sobald er nach dem Einschalten eine gültige Zeit vom
•
Zeitserver empfängt.
Ab diesem Zeitpunkt werden die Zeitstempel von Diagnosemeldungen als gültig markiert.
Falls nach dem Einschalten kein Zeitserver gefunden wird, bleibt der Zeitstempel weiterhin als ungültig
•
markiert und der Master muss das Ereignis selbst mit einem Stempel versehen.
Geht der Zeitserver nach einer erfolgreichen Synchronisierung verloren, inkrementiert der PNQ22
•
automatisch seine interne Uhr und markiert Diagnoseereignisse als gültig.
Sobald der Zeitserver wieder verfügbar ist, synchronisiert der PNQ22 automatisch seine Uhr neu.
•
Switch
PROFINET

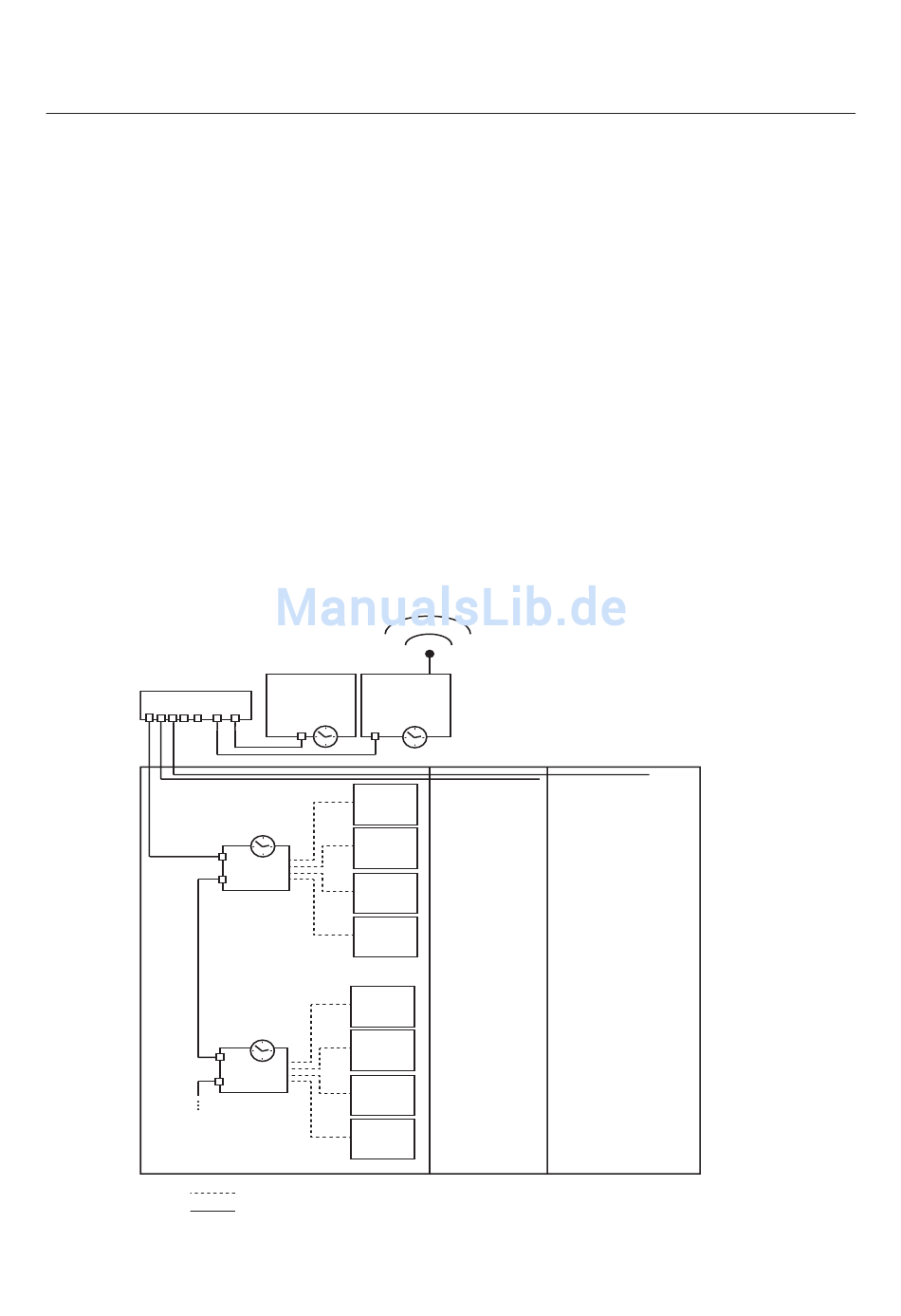

Abb. 9:
Prinzipieller Aufbau eines Netzwerks mit Zeit-Server zur Synchronisierung der Uhren in den PNQs
PNQ22
auf "SoE" eingestellt ist, wird jedes Diagnoseereignis mit einem
Time
PLC/
Server
Controller
UMC100
UMC100
PNQ22
UMC100
UMC100
UMC100
UMC100
PNQ22
UMC100
Einschübe
UMC100
mit
Motor Controllern
FBP Schnittstelle
verdrillte Leitung Ethenet
z. B.. SNTP
Radio Clock
- 14 -
Stand: 05.2014
