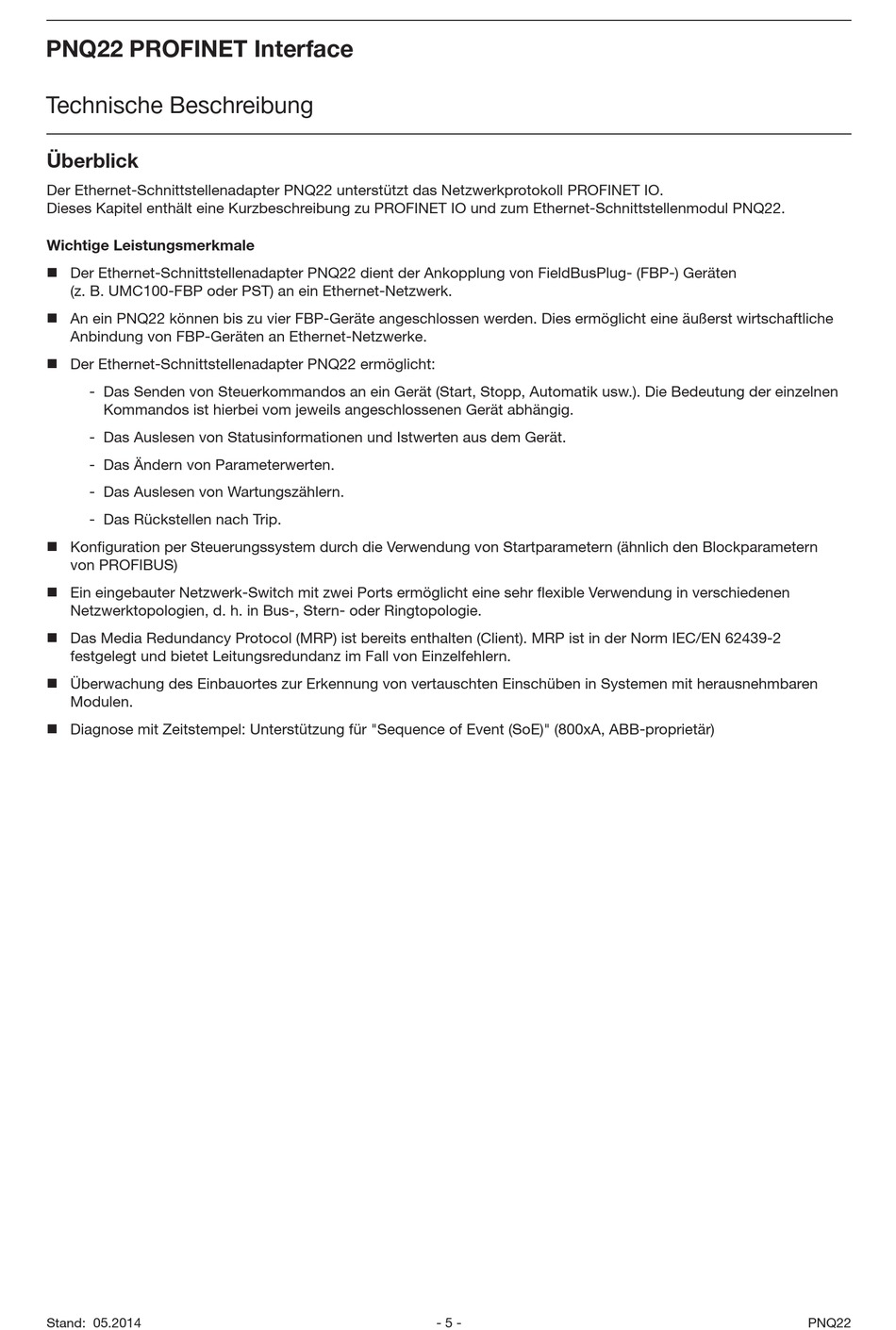

PNQ22 PROFINET Interface
Technische Beschreibung
Überblick
Der Ethernet-Schnittstellenadapter PNQ22 unterstützt das Netzwerkprotokoll PROFINET IO.
Dieses Kapitel enthält eine Kurzbeschreibung zu PROFINET IO und zum Ethernet-Schnittstellenmodul PNQ22.
Wichtige Leistungsmerkmale
Der Ethernet-Schnittstellenadapter PNQ22 dient der Ankopplung von FieldBusPlug- (FBP-) Geräten
(z. B. UMC100-FBP oder PST) an ein Ethernet-Netzwerk.
An ein PNQ22 können bis zu vier FBP-Geräte angeschlossen werden. Dies ermöglicht eine äußerst wirtschaftliche
Anbindung von FBP-Geräten an Ethernet-Netzwerke.
Der Ethernet-Schnittstellenadapter PNQ22 ermöglicht:
- Das Senden von Steuerkommandos an ein Gerät (Start, Stopp, Automatik usw.). Die Bedeutung der einzelnen
Kommandos ist hierbei vom jeweils angeschlossenen Gerät abhängig.
- Das Auslesen von Statusinformationen und Istwerten aus dem Gerät.
- Das Ändern von Parameterwerten.
- Das Auslesen von Wartungszählern.
- Das Rückstellen nach Trip.
Konfiguration per Steuerungssystem durch die Verwendung von Startparametern (ähnlich den Blockparametern
von PROFIBUS)
Ein eingebauter Netzwerk-Switch mit zwei Ports ermöglicht eine sehr flexible Verwendung in verschiedenen
Netzwerktopologien, d. h. in Bus-, Stern- oder Ringtopologie.
Das Media Redundancy Protocol (MRP) ist bereits enthalten (Client). MRP ist in der Norm IEC/EN 62439-2
festgelegt und bietet Leitungsredundanz im Fall von Einzelfehlern.
Überwachung des Einbauortes zur Erkennung von vertauschten Einschüben in Systemen mit herausnehmbaren
Modulen.
Diagnose mit Zeitstempel: Unterstützung für "Sequence of Event (SoE)" (800xA, ABB-proprietär)
Stand: 05.2014
- 5 -
PNQ22
