· IEEE 802.3az Energy-Efficient Ethernet (EEE)
Technologien zum Sparen von Energie:
Energieersparnisse nach Anschlussstatus.
Energiesparen nach Kabellänge
•
Kabeldiagnosefunktion bei Switch-Kaltstart
•
Unterstützt Auto-Negotiation für 10/100/1000 Mbit/s und den Duplexmodus
•
Unterstützt Auto-MDI/MDIX für jeden Port
•
Unterstützt den Voll/Halbduplex-Transfermodus für 10 und 100 Mbit/s
•
Unterstützt den Vollduplex-Transfermodus für 1000 Mbit/s
•
FWS (Full Wire Speed/theoretisch max. Datenübertragungsrate eines Kabels) bei Datenempfang und -
übertragung
•
Store-and-Forward Switching-Methode
•
Unterstützt 8K absolute MAC-Adressen
•
Unterstützt 128 KB RAM zur Datenpufferung
•
IEEE 802.3x Flusssteuerung für Vollduplex
•
IEEE 802.1p Prioritätswarteschlangen
•
Back-Pressure-Flusssteuerung für Halbduplex
•
Jumbo Frame Support bei 1000 Mbit/s (9216 Byte)

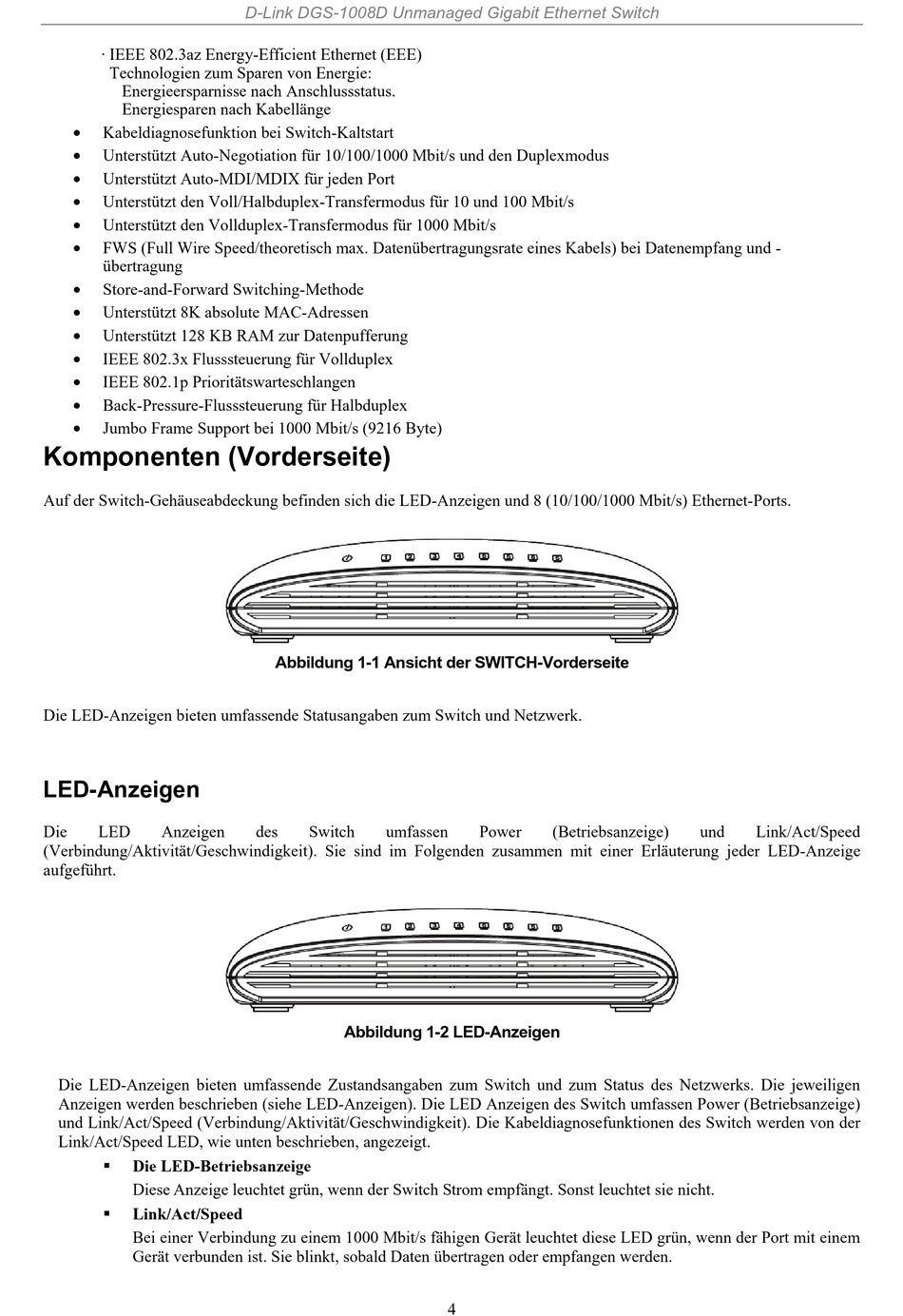

Komponenten (Vorderseite)

Auf der Switch-Gehäuseabdeckung befinden sich die LED-Anzeigen und 8 (10/100/1000 Mbit/s) Ethernet-Ports.
Die LED-Anzeigen bieten umfassende Statusangaben zum Switch und Netzwerk.

LED-Anzeigen

Die LED Anzeigen
(Verbindung/Aktivität/Geschwindigkeit). Sie sind im Folgenden zusammen mit einer Erläuterung jeder LED-Anzeige
aufgeführt.
Die LED-Anzeigen bieten umfassende Zustandsangaben zum Switch und zum Status des Netzwerks. Die jeweiligen
Anzeigen werden beschrieben (siehe LED-Anzeigen). Die LED Anzeigen des Switch umfassen Power (Betriebsanzeige)
und Link/Act/Speed (Verbindung/Aktivität/Geschwindigkeit). Die Kabeldiagnosefunktionen des Switch werden von der
Link/Act/Speed LED, wie unten beschrieben, angezeigt.

Die LED-Betriebsanzeige
Diese Anzeige leuchtet grün, wenn der Switch Strom empfängt. Sonst leuchtet sie nicht.
 Link/Act/Speed
Bei einer Verbindung zu einem 1000 Mbit/s fähigen Gerät leuchtet diese LED grün, wenn der Port mit einem
Gerät verbunden ist. Sie blinkt, sobald Daten übertragen oder empfangen werden.
D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch
Abbildung 1-1 Ansicht der SWITCH-Vorderseite
des Switch umfassen
Abbildung 1-2 LED-Anzeigen
Power (Betriebsanzeige)
4
und Link/Act/Speed
