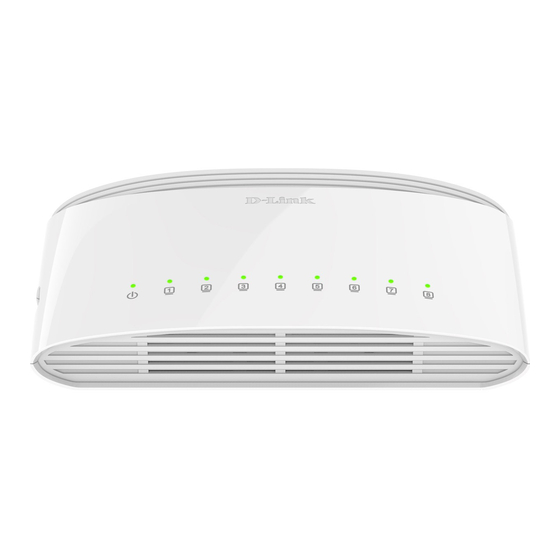

D-Link DGS-1008D Handbuch
Unmanaged gigabit ethernet switch
Vorschau ausblenden
Andere Handbücher für DGS-1008D:
- Installationsanleitung (57 Seiten) ,
- Installations anleitung (39 Seiten) ,
- Schnellinstallationsanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für D-Link DGS-1008D
Inhaltszusammenfassung für D-Link DGS-1008D

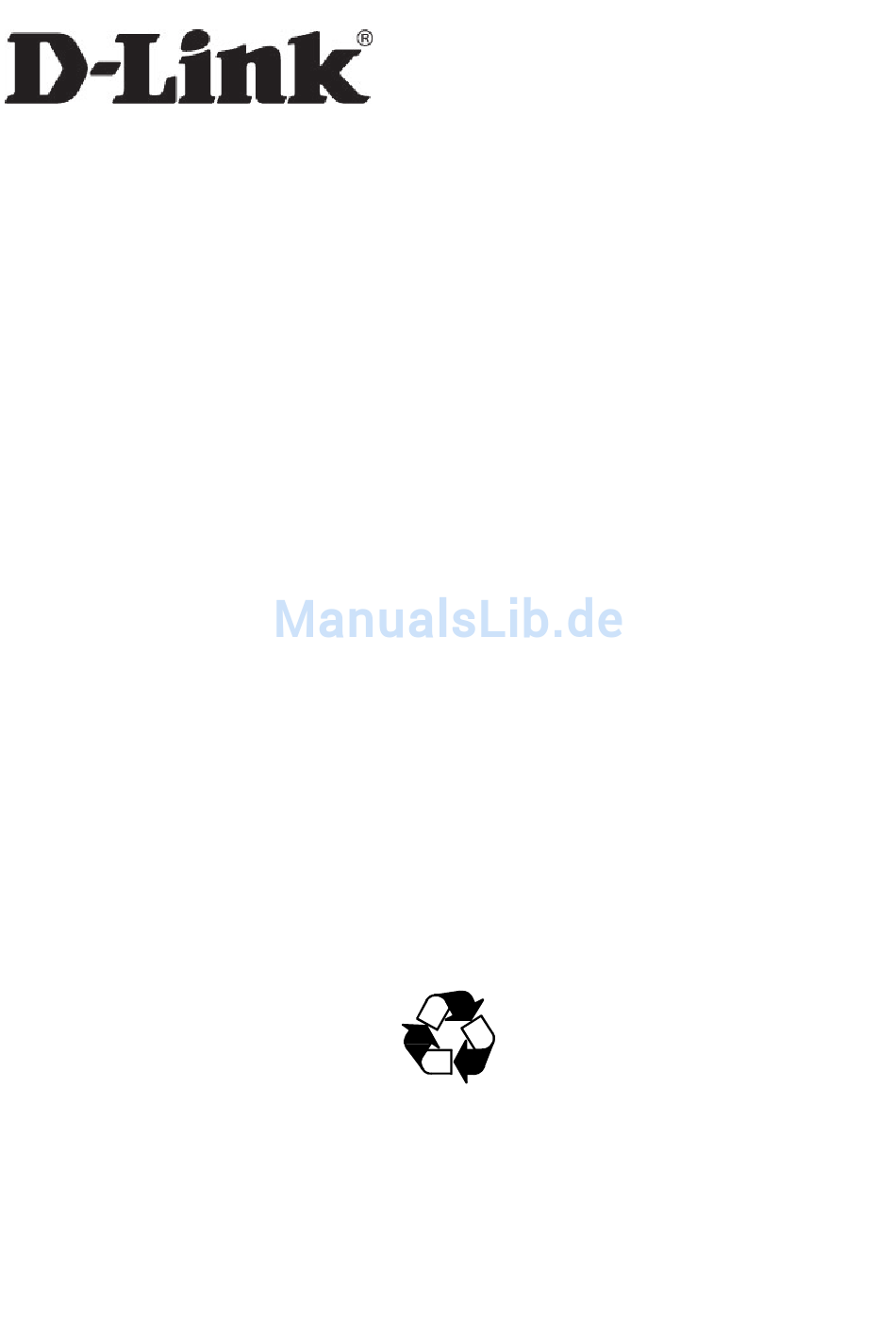

- Seite 1 DGS-1008D 8-Port 10/100/1000 Mbit/s Switch Handbuch WIEDERVERWERTBAR V6.00...
- Seite 2 Jede Art der Vervielfertigung ist ohne ausdrückliche schriftliche Genehmigung durch die D-Link Corporation strengstens verboten. In diesem Dokument werden die folgenden Marken erwähnt: D-Link und das D-LINK Logo sind Marken der D-Link Corporation; Microsoft und Windows sind eingetragene Marken der Microsoft Corporation.
-
Seite 3: Inhaltsverzeichnis
D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch INHALT EINFÜHRUNG ..................................1 ..............................1 THERNET ECHNOLOGIE Fast Ethernet-Technologie ............................... 1 Gigabit Ethernet-Technologie ............................1 802.1 S ................................... 1 P UND Vorteile des QoS ................................1 Informationen zum QoS ..............................2 ..........................2... - Seite 4 D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch Vorwort Das Handbuch zum DGS-1008D ist in mehrere Teile gegliedert, die die Installation des Systems beschreiben und Betriebsanleitungen mit entsprechenden Beispielen bieten. Teil 1, Einführung - Eine Beschreibung der physischen Leistungsmerkmale des Switch, einschließlich der LED- Anzeigen, Ports und des Bedienfeldes.
-
Seite 5: Sicherheitsvorschriften
D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch Sicherheitsvorschriften Um Ihre eigene Sicherheit zu gewährleisten und um Ihr System vor möglichen Schäden zu bewahren, befolgen Sie bitte die folgenden Sicherheitshinweise. In diesen Sicherheitshinweisen dient das für das Signalwort ACHTUNG verwendete Symbol ( ) zur Kennzeichnung von drohenden Gefahren und als Verweis auf Vorsichtsmaßnahmen, die Sie prüfen und... -
Seite 6: Geräten In Einem Rack
D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch und entfernen Sie die Erdungsklemme nicht von einem Kabel. Wenn ein Verlängerungskabel verwendet werden muss, verwenden Sie ein dreiadriges Kabel mit ordnungsgemäß geerdeten Steckern. • Beachten Sie die Nennleistungsangaben für Verlängerungskabel und Steckdosenleisten (Sammelschienen). -
Seite 7: Schutz Vor Elektrostatischer Entladung
D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch Sobald eine Komponente im Rack eingesetzt ist, bewegen Sie die Schiene mit der nötigen Sorgfalt in eine Einrastposition und schieben Sie dann die Komponente in das Rack. Vermeiden Sie eine Überlastung bei der Wechselstromversorgung des Abzweigstromkreises, die dem Rack Strom zuführt. -
Seite 8: Einführung
Switching- und Routing-Netzwerktechnologien zu ziehen. 802.1p und QoS Der DGS-1008D Switch unterstützt 802.1p Priority Queuing QoS (Quality of Service), d. h. im Rahmen der Quality of Service (QoS) werden Prioritätswarteschlangen (Queues) unterstützt. Die Implementierung der QoS (Quality of Service) und die Vorteile bei der Verwendung von 802.1p Prioritätswarteschlangen werden hier beschrieben. -
Seite 9: Informationen Zum Qos
Prioritätswarteschlangen zuerst übertragen werden. Zur 'Green Technology' von D-Link In Ihrem Gerät sind die speziellen Energiesparfunktionen als Teil der Green Technology von D-Link, wie die Kabellängenerkennung und der Link-Status, unter einer Geschwindigkeit von 1000 Mbit/s implementiert und passen den Energieverbrauch entsprechend an. -
Seite 10: Switching-Technologie
LAN dar. Beschreibung des Switch Der DGS-1008D Switch ist mit acht Ports bestückt und bietet zweckbestimmte 10, 100 oder 1000 Mbit/s Datenübertragungsraten. Diese Ports können zur Vernetzung von Computern, Druckern, Servern, Routern, Switches, Hubs und anderen Netzwerkgeräten genutzt werden. Die acht, mehrfache Geschwindigkeiten bietenden Ports verwenden standardmäßige Twisted-Pair-Kabel und sind für die Segmentierung von Netzwerken in kleine, miteinander verbundene... -
Seite 11: Komponenten (Vorderseite)
D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch · IEEE 802.3az Energy-Efficient Ethernet (EEE) Technologien zum Sparen von Energie: Energieersparnisse nach Anschlussstatus. Energiesparen nach Kabellänge • Kabeldiagnosefunktion bei Switch-Kaltstart • Unterstützt Auto-Negotiation für 10/100/1000 Mbit/s und den Duplexmodus • Unterstützt Auto-MDI/MDIX für jeden Port •... - Seite 12 D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch Bei einer Verbindung zu einem 10/100 Mbit/s fähigen Gerät leuchtet diese LED gelb, wenn der Port mit einem Gerät verbunden ist. Sie blinkt, sobald Daten übertragen oder empfangen werden. Kabeldiagnose − LED-Anzeigen Bei Hochfahren des Switch (wenn der Switch das erste Mal eingeschaltet wird) wird die Kabeldiagnosefunktion initialisiert und durchgeführt.
-
Seite 13: Beschreibung Der Rückseite
D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch Beschreibung der Rückseite Ladebuchse (Gleichstrom): Die Stromversorgung erfolgt über ein externes Netzteil. Informationen bezüglich der Eingangsspannung finden Sie im Abschnitt zu den technischen Daten. Abbildung 1-3 Ansicht der SWITCH-Rückseite 10/100/1000BASE-T Ports: Acht (8) Gigabit Ethernet, Auto-Negotiating Ports (10/100/1000 Mbit/s) -
Seite 14: Installation
Switch installieren Einschalten Packungsinhalt Öffnen Sie den Versandkarton des Switch, entnehmen Sie den Inhalt und packen Sie ihn vorsichtig aus. Er sollte Folgendes enthalten: • Ein DGS-1008D 8-Port 10/100/1000BASE-T Gigabit Ethernet Switch • Ein externes Netzteil • Wandmontage-Set CD mit Produktdokumentation •... -
Seite 15: Switch An Der Wand Anbringen
Switch an der Wand anbringen Der DGS-1008D kann auch an einer Wand installiert werden. Zu diesem Zwecke stehen zwei Aufhängeschlitze auf der Unterseite des Switch zur Verfügung. Stellen Sie sicher, dass bei der Wandmontage die Vorderseite des Geräts gut sichtbar ist, damit die LEDs zu erkennen sind. -
Seite 16: Switch-Verbindungen Herstellen
D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch TEIL 3 Switch-Verbindungen herstellen Switch zum Endknoten Switch zum Hub oder Switch Verbindung mit einem Server HINWEIS: Alle 8 Hochleistungs-NWay-Ethernet-Ports können sowohl MDI-II als auch MDI-X Verbindungen unterstützen. Switch zum Endknoten ‑45 E thernet/Fast E thernet Netzwerkkarte (NIC) Endknoten umfassen PCs, die mit einer 10, 100 oder 1000 Mbit/s RJ ausgestattet sind, sowie die meisten Router. -
Seite 17: Verbindung Zu Einem Netzwerk-Backbone Oder Netzwerkserver
D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch Abbildung 3-2 Switch-Anschluss an einen Port eines Hub oder Switch unter Verwendung eines Crossover- oder 1:1 Kabels (jedes standardmäßige Ethernet-Kabel ist akzeptabel) Verbindung zu einem Netzwerk-Backbone oder Netzwerkserver Jeder der acht Gigabit Ethernet-Ports eignet sich für Uplinks zum Netzwerk-Backbone oder Netzwerkserver. -
Seite 18: Technische Daten
D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch Anhang A Technische Daten Allgemein Standards: IEEE 802.3ab 1000BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3 10BASE-T IEEE 802.3x Datenflusssteuerung IEEE 802.1p Prioritätswarteschlangen IEEE 802.3az Energy-Efficient Ethernet (EEE) Protokoll: CSMA/CD Datenübertragungsr Ethernet: 10 Mbit/s (Halbduplex) ate:... - Seite 19 D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch Physische Daten und Umgebungsbedingungen FCC Class B, ICES-003 Class B, CE Class B, VCCI Class B Sicherheit: cUL, CB, LVD Leistung Übertragungsmethode Store-and-forward (Teilstreckenverfahren) RAM-Puffer: 128 Kbyte pro Gerät Adressenfiltertabelle: 8K MAC-Adresse pro Gerät...
-
Seite 20: Glossar
D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch Glossar 1000BASE-SX – 1000BASE-SX verwendet kurzwelliges Licht und Multimode-Glasfasern. Multimode- Glasfaserkabel können eine maximale Länge von 550 Meter erreichen. 1000BASE-LX – 1000BASE-LX verwendet langwelliges Licht auf Singlemode-Glasfasern und kann eine maximale Länge von 10 km erreichen. - Seite 21 D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch Vollduplex – Ein System, bei dem Daten in beide Richtungen gleichzeitig übertragen werden können. Damit wird der potentielle Durchsatz einer Verbindung verdoppelt. Halbduplex – Ein System, bei dem Daten übertragen und empfangen werden können, jedoch nicht zur gleichen Zeit.
- Seite 22 D-Link DGS-1008D Unmanaged Gigabit Ethernet Switch TFTP – Trivial File Transfer Protocol. Ermöglicht den Transfer von Dateien (wie beispielsweise Software-Upgrades) von einem fernen Gerät mithilfe der lokalen Verwaltungsfunktionen Ihres Switch. UDP – User Datagram Protocol. Ein Internetstandardprotokoll, das es einer Anwendung auf einem Gerät ermöglicht, Daten an eine Anwendung auf einem anderen Gerät zu senden.
