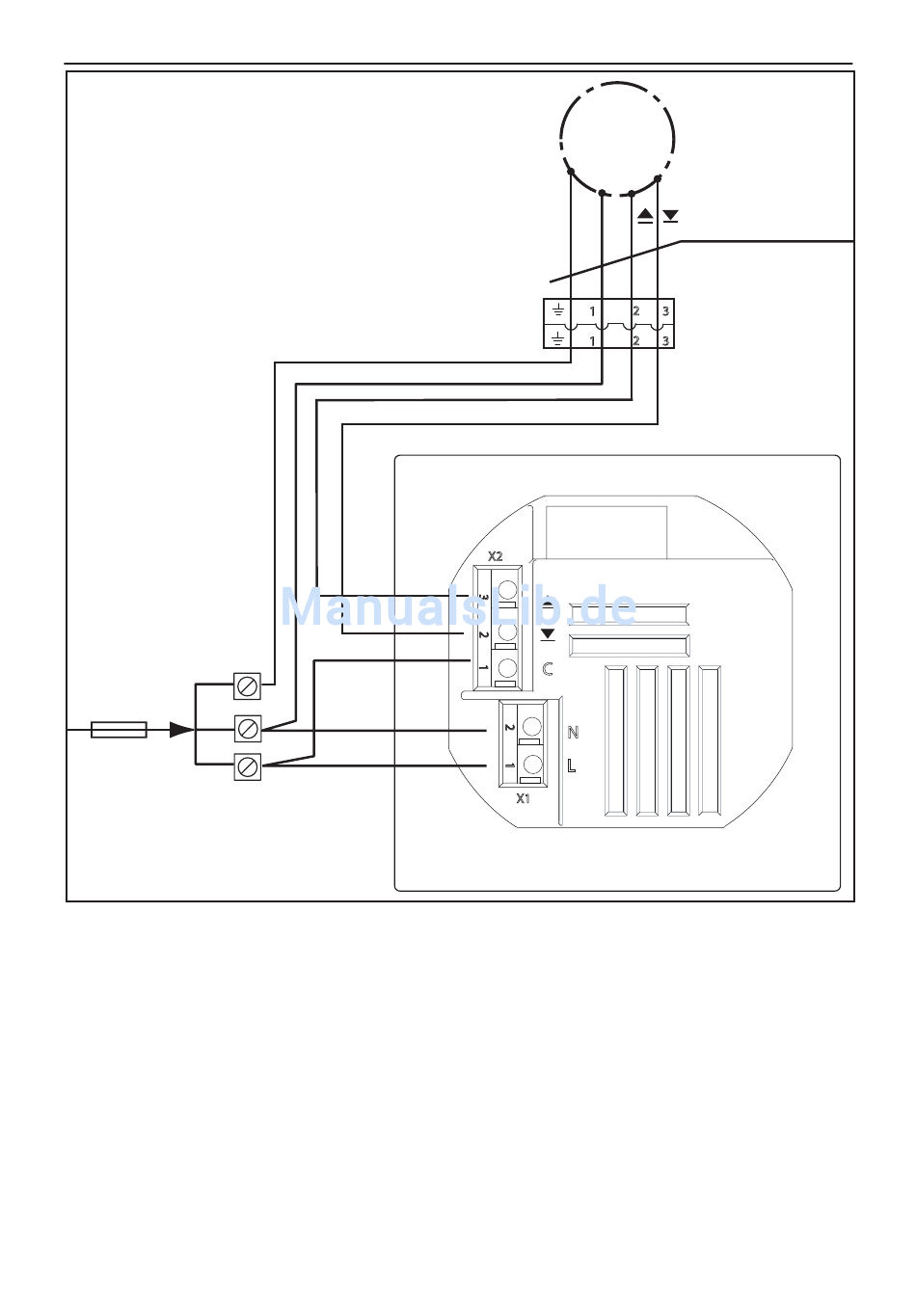

Anschlussplan
PE
Zuleitung 230 V AC
50 Hz / 6 A
bauseits
N
L
Abb. 7: Anschlussplan
16
Technische Änderungen behalten wir uns vor
M 1~
PE N
1 2
1 2
X2
C
N
L
X1
816967_b•de•13.02.2008
H05RR - F4G0,75mm sw
2
3
Steckverbindung
3
