- Seite 1 PKA-RP PKA-RP60–100KAL LIVING ENVIroNMENt SyStEMS Mr. Slim Planungshandbuch KOMPAKT Wandgeräte PKA-RP60KAL PKA-RP71KAL PKA-RP100KAL Single und MulTi SPliT SySTeMe...
-
Seite 2: Zu Diesen Planungsunterlagen
Es gelten die üblichen Telefontarife im deutschen Festnetz, Auslands- und Mobiltarife können abweichen. ohne vorherige ausdrückliche schriftliche Genehmi- Gefahr! gung der mitsubishi electric europe B.V. dürfen keine Hiermit wird vor Hochspannung und Strom- Auszüge dieses Handbuchs vervielfältigt, in einem schlaggefahr gewarnt. -
Seite 3: Sicherheitshinweise
Nichtbeachten führt zu Verletzungen, Zerstörung des Geräts, lung, Kurzschluss, Stromschlägen und Brandgefahr! Wärmeentwicklung, Kurzschluss, Stromschlag- und Brandgefahr! Verwenden Sie nur von Mitsubishi Electric benannte Erwei- Dieses Gerät darf nur an soliden Wänden installiert werden, terungskomponenten. Zubehör darf nur von dafür ausgebil- die das Gewicht des Geräts tragen können. -
Seite 4: Inhaltsverzeichnis
inHAlT Inhalt Sicherheitshinweise Gerätevorstellung Anordnung der Bauteile und Bedienelemente Typen- und Leistungübersicht Technische Daten Geeignete Außengeräte Single Split Systeme (Kühlen oder Heizen) Multi Split Systeme (Kühlen oder Heizen) Schalldruckpegel Abmessungen Schwerpunkt Luftstromtechnische Daten Wurfweite und Strömungsgeschwindigkeit Temperaturverteilung Luftstromverteilung Kältemittel und Rohrleitungen Kältekreislaufdiagramm Schaltungsdiagramm Elektrischer Anschluss... -

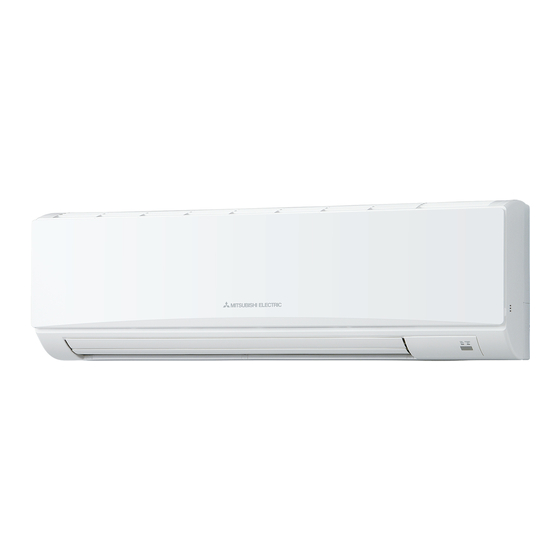

Seite 5: Gerätevorstellung
GerÄTeVorSTellunG Gerätevorstellung Invertergeregelte Wandgeräte zum Kühlen und Heizen, mit Infrarotfernbedienung, ErP-konform Anordnung der Bauteile und Bedienelemente Luftilter Lufteintritt Vertikale, manuelle Luftauslass Horizontale Bedienelemente, Luftlamellen Luftlamelle Betriebsanzeigen (hinter der horiz. Luftlamelle) und IR-Empfänger Fernbedienung Typen- und Leistungübersicht Bei Verwendung von Single Split Außengeräten PuHZ-ZrP Modelle Kühlleistung Heizleistung... -
Seite 6: Technische Daten
TecHniScHe DATen Technische Daten Bei Verwendung von Single Split Außengeräten PuHZ-ZrP Innengerät PKA-RP60KAL PKA-RP71KAL PKA-RP100KAL Nennkühlleistung Q (min. – max.) 6,1 (2,7 – 6,7) 7,1 (3,3 – 8,1) 9,5 (4,9 – 11,4) 7,0 (2,8 – 8,2) 8,0 (3,5 – 10,2) 11,2 (4,5 –... -
Seite 7: Geeignete Außengeräte
GeeiGneTe AuSSenGerÄTe Geeignete Außengeräte Single Split Systeme (Kühlen oder Heizen) Innengerät Power Inverter ZUBADAN Inverter Standard Inverter PKA-RP60KAL PUHZ-ZRP60VHA — — PKA-RP71KAL PUHZ-ZRP71VHA PUHZ-SHW80VHA — PKA-RP100KAL PUHZ-ZRP100YKA PUHZ-SHW112VHA/YHA PUHZ-P100VHA/YHA Multi Split Systeme (Kühlen oder Heizen) Wandgeräte PKA-RP60/71/100KAL mit den Leistungscodes 60, 71 und 100 können im Parallelbetrieb (mit zwei, drei oder vier innengeräten) an ein mr. -
Seite 8: Schalldruckpegel
ScHAllDruckPeGel Schalldruckpegel PKA-RP60KAL PKA-RP100KAL Schalldruck Linie Lüfterstufe Schalldruck Linie Lüfterstufe [dB(A)] [dB(A)] PKA-RP71KAL Hoch Hoch Medium Medium Niedrig Niedrig Statischer Gegendruck : 0 Pa Statischer Gegendruck : 0 Pa Spannungsversorgung : 220, 230, 240 V, 50 Hz Spannungsversorgung : 220, 230, 240 V, 50 Hz... -
Seite 9: Abmessungen
ABmeSSunGen Abmessungen PKA-RP Draufsicht 423.7 431.7 Rechte Seite Linke Seite Frontseite Montageplatte Ausbrechöffnung für Verrohrung von links (855) Betriebsanzeige 1170 Ausbrechöffnung für DEFROST/STAND BY-LED Verrohrung von rechts Empfänger Frontseite (Deckel geöffnet) Klemmenblock (zum Außengerät) Klemmenblock für separaten Netzanschluss (optional) Klemmenblock für Filter hook MA-Fernbedienung (optional) ... -
Seite 10: Schwerpunkt
ScHwerPunkT Schwerpunkt Modell PKA-RP71KAL 1170 295 PKA-RP71KAL 1170 295 PKA-RP100KAL 1170 295 Alle maße in mm. 10 / Planungshandbuch KOMPAKT PkA-rP... -
Seite 11: Luftstromtechnische Daten
luFTSTromTecHniScHe DATen Luftstromtechnische Daten Wurfweite und Strömungsgeschwindigkeit Die Wurfweite gibt die Entfernung zum Luftauslass an, bei der noch eine Luftgeschwindigkeit von 0,25 m/s gemessen wird. Diese gilt bei horizontalem luftaustritt aus dem klimagerät und höchster Gebläsestufe. Der angegebene wert kann nur als grobe richtlinie angesehen werden, da der wert stark von der Größe des raumes und dessen möblierung abhängig ist. -
Seite 12: Kältemittel Und Rohrleitungen
kÄlTemiTTel unD roHrleiTunGen Kältemittel und Rohrleitungen Die genauen Angaben zur Auslegung der kältemittelleitungen sind von dem verwendeten Außengerät ab- hängig. Sie finden diese informationen in den Planungsunterlagen des entsprechenden Außengerätes. Die Anschlüsse am innengerät sind aus kupferrohr ausgeführt, der Anschluss erfolgt mit den beigefügten Verschraubungen (Werte in Klammern). -
Seite 13: Schaltungsdiagramm
ScHAlTunGSDiAGrAmm Schaltungsdiagramm Separater elektrischer Anschluss Z.B. bei Austausch des Vorgängermodells mit getrennten Anschlussleitungen Bild 1 STEUERPLATINE CNMF CN01 WEISS FUSE SCHWARZ GELB GELB GELB SPANNUNG- GELB VERSORGUNG ORANGE ORAN AUSSEN- ORAN BLAU ZNR01 ~(1 PHASE) GERÄT GRÜN/GELB 230 V 50 Hz CN01 ZNR02 SCHW. -
Seite 14: Elektrischer Anschluss
elekTriScHer AnScHluSS Elektrischer Anschluss Hinweis! Bitte beachten Sie hierzu auch die aktuellen Installationsanleitungen! 11.1 Single Split Systeme (1:1-Systeme) Die Spannungsversorgung des innengerätes erfolgt durch das Außengerät. Versorgungsspannung und Steuersignale werden über 3 Kabel an die Klemmen S1, S2 und S3 (TB4) vom Außengerät übertragen. Das innengerät kann auch separat an die Spannungsversorgung angeschlossen werden, z.B. -
Seite 15: Multi Split Systeme Duo / Trio / Quattro
elekTriScHer AnScHluSS 11.2 Multi Split Systeme Duo / Trio / Quattro Die Spannungsversorgung der innengeräte erfolgt durch das Außengerät. Versorgungsspannung und Steuersignale werden über 3 Kabel an die Klemmen S1, S2 und S3 (TB4) vom Außengerät übertragen. Bei Systemen mit zwei, drei oder vier innengeräten an einem Außengerät werden die Steuerleitungen vom Außengerät an das erste innengerät geführt und von dort aus bis zum letzten innengerät durchgeschleift. -
Seite 16: Zubehör
Kabelfernbedienung TB5 Anschluss am Innengerät CN22 auf der Steuerplatine (2) kabelfernbedienung kompakt Bei der kabelfernbedienung kompakt PAC-YT52CRA wurden die Steue- rungsmöglichkeiten auf die wesentlichen Grundfunktionen ein-/Ausschal- ten, Temperatur- und Betriebsartenwahl sowie luftklappensteuerung be- MITSUBISHI ELECTRIC schränkt. Bezeichnung Beschreibung PAC-YT52CRA MA-Kabelfernbedienung TEMP. -
Seite 17: Kondensatpumpe
ZuBeHör 12.2 Kondensatpumpe wird das innengerät in einer umgebung installiert, in der hohe luftfeuchtigkeit herrscht, kann eine nicht unerhebliche menge an kondenswasser anfallen. Be- vor das wasser unkontrolliert aus dem Gerät austritt und wände oder Decken beschädigt oder verschmutzt, wird es mit der optionalen kondensatpumpe aus dem Gerät zur Abwasserleitung gefördert. -
Seite 18: Steuerungszubehör
ZuBeHör 12.3 Steuerungszubehör (1) externer Temperaturfühler mit dem externen Temperaturfühler PAC-SE41TS-E kann die lufttemperatur an einer beliebigen Stelle im raum gemessen werden. Der Temperaturfühler darf dabei nicht von anderen wärmequellen beeinflusst werden. Zum An- schluss verwenden Sie das mitgelieferte 2-adrige Signalkabel (12 m). Bezeichnung Beschreibung PAC-SE41TS-E... - Seite 19 ZuBeHör (4) kabel zur Fernüberwachung Das kabel zur Fernüberwachung PAC-SA88HA-E ermöglichet die Abfrage von Status und Betriebsart des innengerätes mittels einer bauseitig zu erstel- lenden Schaltung. Damit können z.B. an einer Schalttafel in einer leitwarte die innengeräte zentral überwacht werden. Der 5-polige Adapter wird auf den Steckplatz cn51 auf der Steuerplatine des innengerätes aufgesteckt.
-
Seite 20: Melcloud (Wifi-Adapter)
Apple- und Android-Store, verwandelt mobile endgeräte in virtuelle Fernbe- dienungen, mit der ortsunabhängig der endgebraucher und Anlagenbauer kli- maanlagen von mitsubishi electric steuern können. Soll eine Fernbedienung per web erfolgen, ist vorab aus Sicherheitsgründen eine registrierung auf einem mitsubishi electric-Server notwendig, um dann auch Timerfunktionen, energie- effizienzdaten und Störmeldungen einsehen zu können. - Seite 21 SicHerHeiTSHinweiSe Planungshandbuch KOMPAKT PkA-rP / 21...
- Seite 22 Version 1/2014 (Stand: Nov. 2014) / © Mitsubishi Electric Europe B.V.
