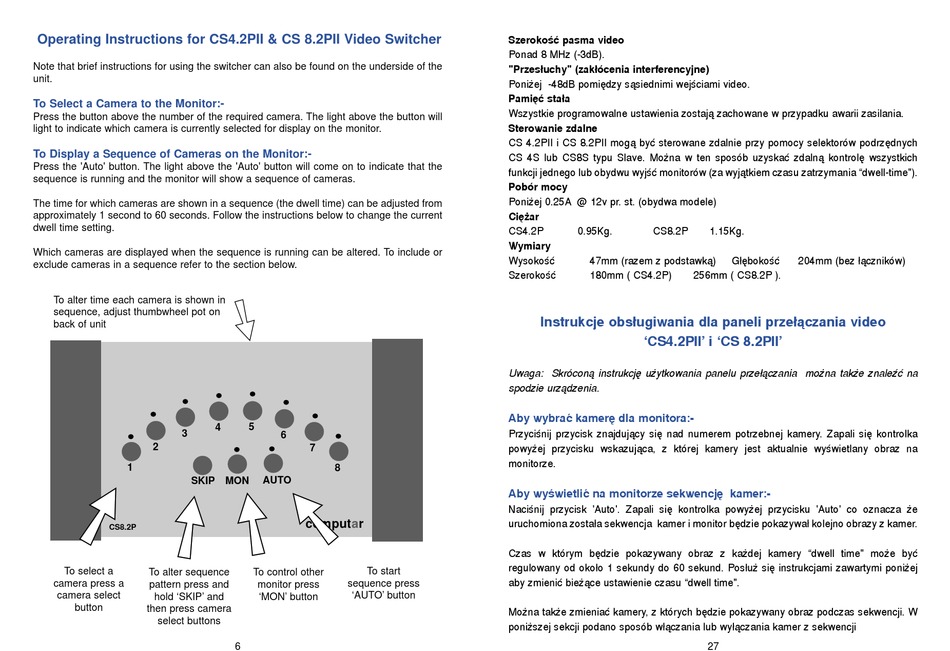

Operating Instructions for CS4.2PII & CS 8.2PII Video Switcher
Note that brief instructions for using the switcher can also be found on the underside of the
unit.
To Select a Camera to the Monitor:-
Press the button above the number of the required camera. The light above the button will
light to indicate which camera is currently selected for display on the monitor.
To Display a Sequence of Cameras on the Monitor:-
Press the 'Auto' button. The light above the 'Auto' button will come on to indicate that the
sequence is running and the monitor will show a sequence of cameras.
The time for which cameras are shown in a sequence (the dwell time) can be adjusted from
approximately 1 second to 60 seconds. Follow the instructions below to change the current
dwell time setting.
Which cameras are displayed when the sequence is running can be altered. To include or
exclude cameras in a sequence refer to the section below.
To alter time each camera is shown in
sequence, adjust thumbwheel pot on
back of unit
3
2
1
SKIP MON
CS8.2P
To select a
To alter sequence
camera press a
pattern press and
camera select
hold 'SKIP' and
button
then press camera
select buttons
4 5
6
7
8
AUTO
computar
To start
To control other
sequence press
monitor press
'AUTO' button
'MON' button
6
SzerokoÊç pasma video
Ponad 8 MHz (-3dB).
"Przes∏uchy" (zak∏ócenia interferencyjne)
Poni˝ej -48dB pomi´dzy sàsiednimi wejÊciami video.
Pami´ç sta∏a
Wszystkie programowalne ustawienia zostajà zachowane w przypadku awarii zasilania.
Sterowanie zdalne
CS 4.2PII i CS 8.2PII mogà byç sterowane zdalnie przy pomocy selektorów podrz´dnych
CS 4S lub CS8S typu Slave. Mo˝na w ten sposób uzyskaç zdalnà kontrol´ wszystkich
funkcji jednego lub obydwu wyjÊç monitorów (za wyjàtkiem czasu zatrzymania "dwell-time").
Pobór mocy
Poni˝ej 0.25A @ 12v pr. st. (obydwa modele)
Ci´˝ar
CS4.2P 0.95Kg. CS8.2P
Wymiary
WysokoÊç 47mm (razem z podstawkà)
SzerokoÊç 180mm ( CS4.2P)
Instrukcje obs∏ugiwania dla paneli prze∏àczania video
'CS4.2PII' i 'CS 8.2PII'
Uwaga: Skróconà instrukcj´ u˝ytkowania panelu prze∏àczania mo˝na tak˝e znaleêç na
spodzie urzàdzenia.
Aby wybraç kamer´ dla monitora:-
PrzyciÊnij przycisk znajdujàcy si´ nad numerem potrzebnej kamery. Zapali si´ kontrolka
powy˝ej przycisku wskazujàca, z której kamery jest aktualnie wyÊwietlany obraz na
monitorze.
Aby wyÊwietliç na monitorze sekwencj´ kamer:-
NaciÊnij przycisk 'Auto'. Zapali si´ kontrolka powy˝ej przycisku 'Auto' co oznacza ˝e
uruchomiona zosta∏a sekwencja kamer i monitor b´dzie pokazywa∏ kolejno obrazy z kamer.
Czas w którym b´dzie pokazywany obraz z ka˝dej kamery "dwell time" mo˝e byç
regulowany od oko∏o 1 sekundy do 60 sekund. Pos∏u˝ si´ instrukcjami zawartymi poni˝ej
aby zmieniç bie˝àce ustawienie czasu "dwell time".
Mo˝na tak˝e zmieniaç kamery, z których b´dzie pokazywany obraz podczas sekwencji. W
poni˝szej sekcji podano sposób w∏àczania lub wy∏àczania kamer z sekwencji
1.15Kg.
G∏´bokoÊç 204mm (bez ∏àczników)
256mm ( CS8.2P ).
